剖分式齿轮箱箱体铸造结构设计

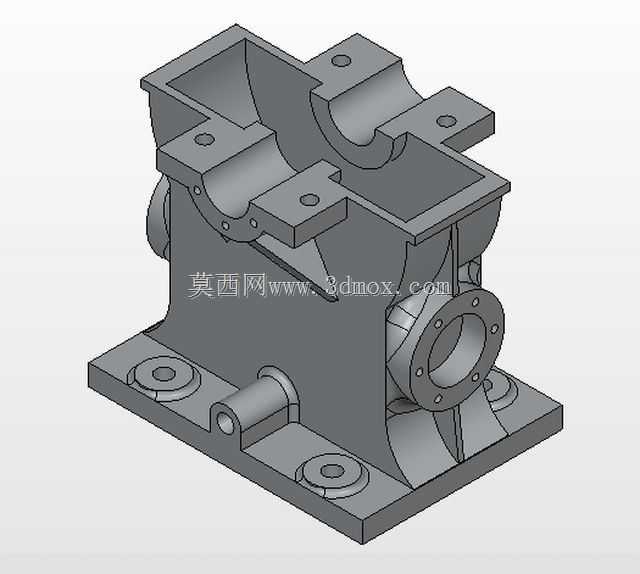

　　这款剖分式齿轮箱箱体是传动系统中承担核心承载与防护功能的基础构件，主要应用在需要多级齿轮传动的工业设备场景中，比如输送线驱动单元、小型机床进给传动组、轻工设备的动力传输段，这类场景往往需要箱体同时容纳多组啮合齿轮、支撑传动轴系，还要兼顾安装固定、润滑密封、检修便捷性的多重需求。从结构设计逻辑来看，采用上下剖分的结构形式，上半部分预留了两个半圆形的轴承安装座，对应平行布置的两根传动轴的上半圈支撑位，合箱后可以形成完整的轴承孔，既保证了传动轴装配时的同轴度要求，也方便后期检修时不用完全拆解整个传动链，只需要吊起上箱盖就能完成齿轮啮合检查、轴承更换、润滑油清理等维护操作。

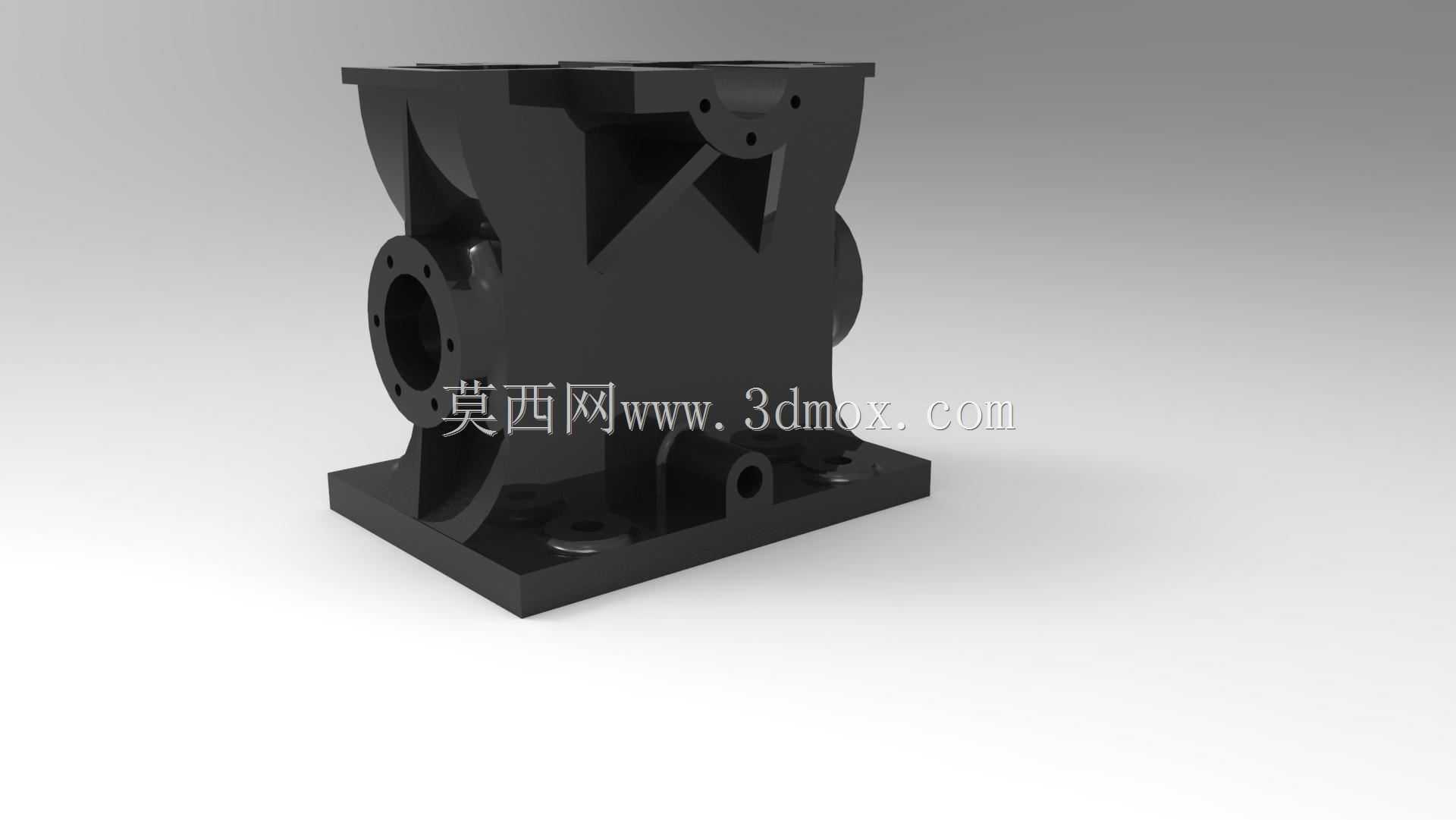

　　箱体底部设计了一体化的安装底板，四个角位布置了带沉孔的安装凸台，沉孔结构可以让固定螺栓的头部完全沉入凸台内部，避免螺栓外露干涉其他部件，安装时只需要将底板贴合在设备的安装基座平面上，穿入螺栓拧紧即可完成固定，底板的平面度在设计时需要控制在合理公差范围内，避免安装后箱体产生形变导致轴承孔错位，加剧轴系运转的磨损。箱体侧面的法兰接口是动力输入或者输出的轴伸端通道，法兰上均匀布置的螺纹孔用来安装端盖或者密封组件，既可以防止箱体内的润滑油泄漏，也能阻挡外界的粉尘、切削液等杂质进入箱体内部破坏齿轮啮合面。

　　箱体内部的型腔是按照齿轮传动的最大回转半径设计的，预留了足够的储油空间，齿轮运转时可以带动润滑油飞溅到各个啮合面和轴承位置实现飞溅润滑，不需要额外设计复杂的强制润滑回路，适合中低速、轻载的传动场景使用。在结构加强方面，轴承座位置和箱体侧壁之间设计了加强筋连接，避免轴系承受重载时轴承座位置产生形变，导致齿轮啮合间隙变化出现异响、打齿等故障；侧壁上的小凸台结构是用来安装油位观察器或者放油堵头的，方便日常维护时观察箱体内润滑油的液位，更换润滑油时可以从底部的放油口彻底排空废油。

　　设计这类箱体的时候，首先要确定内部传动齿轮的中心距、轴伸高度、齿轮最大外径这些核心参数，反推箱体的内部型腔尺寸，避免齿轮运转时和箱体内壁产生干涉；其次要匹配所选轴承的外径尺寸来设计轴承孔的公差，通常轴承孔采用H7级公差，保证轴承外圈安装时的配合精度，既不会太松导致外圈跑圈，也不会太紧导致轴承安装时变形影响运转顺畅度。安装边界方面，底板的安装孔位间距需要和配套设备的基座安装孔完全匹配，输入输出轴的法兰端面到箱体中心的距离要和对接的动力单元、负载端的接口尺寸适配，避免对接时出现轴系不同心的问题；箱体的整体高度要考虑上方的起吊空间，方便后期维护时可以顺利吊起上箱盖，不会和周边设备产生干涉。这类箱体通常采用铸铁铸造后再进行机加工的工艺制作，铸造时预留足够的加工余量，轴承孔、安装底板平面、剖分面、法兰端面这些关键位置需要经过铣削、镗削加工保证尺寸精度，非加工面保留铸造毛坯面即可，在保证结构强度的前提下尽可能控制箱体的整体重量，降低材料成本。实际使用中，这类剖分式齿轮箱箱体的适配性很强，只需要调整内部轴承孔的中心距和孔径，就可以适配不同传动比、不同功率等级的齿轮传动组，不需要重新设计整体的外部安装接口，能够大幅缩短非标传动设备的设计周期，降低生产制造成本。
