带防滑底纹的PET饮用包装瓶结构设计

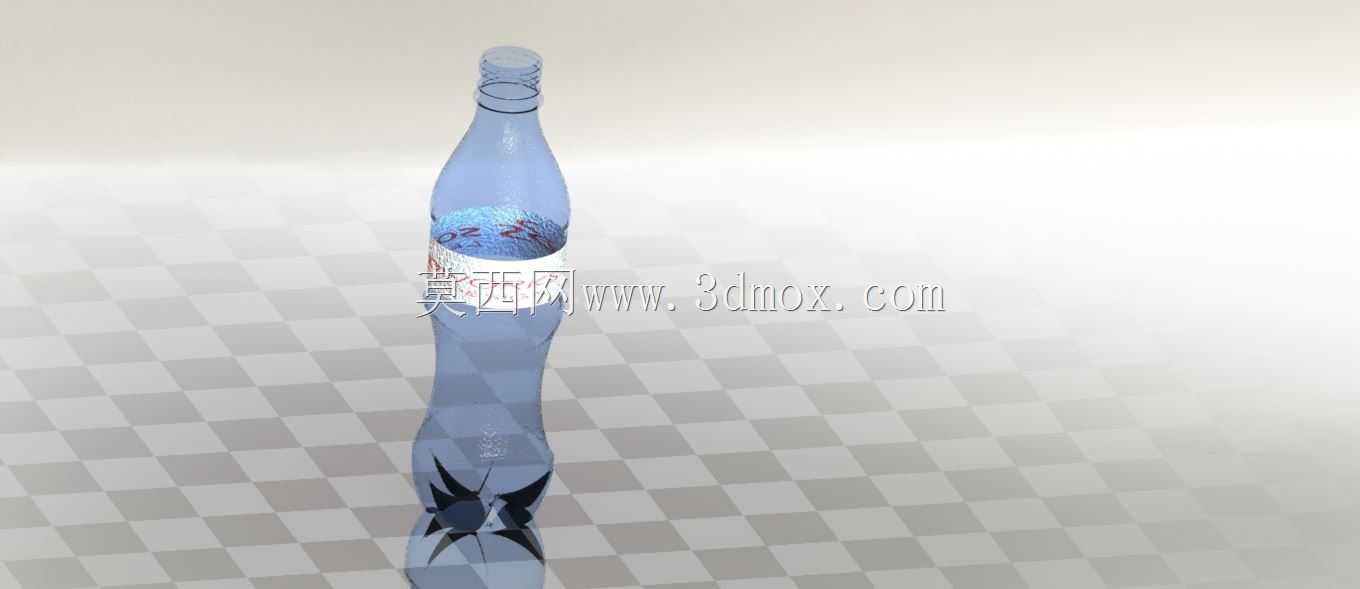

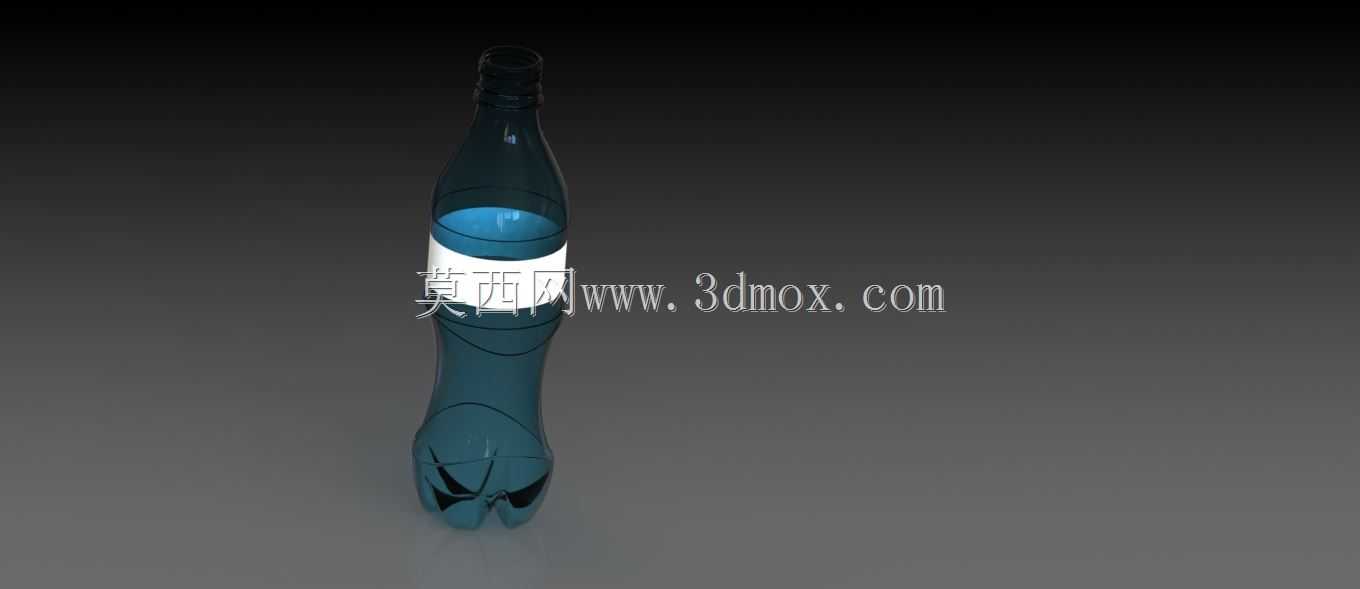

　　日常快消品流通领域里，PET材质饮用瓶是覆盖最广的液体包装载体之一，从常温饮用水、碳酸饮品到低温茶饮都能见到这类结构的应用，这类容器的设计需要兼顾吹塑工艺可行性、灌装线适配性、运输堆叠强度以及终端握持使用的人机体验，不能只做外观曲面的堆砌。这款PET瓶的整体轮廓采用收腰流线型设计，瓶身中段做了内凹弧面过渡，既匹配人手握持时的掌部弧度，减少满瓶状态下持握打滑的概率，也能在瓶身贴标区域形成自然的视觉聚焦，让标签贴合后不会因为曲面曲率过大出现起翘褶皱。

　　瓶身下半部分的周向分布了多道环形加强筋，这些筋位的深度和圆角经过反复调整，既不会因为筋位过深导致吹塑时局部壁厚过薄出现应力发白，也能在满瓶堆叠时提供足够的径向抗挤压能力，避免仓储堆码时下层瓶身出现瘪陷变形，同时在碳酸饮品灌装后，内部带压状态下这些筋位可以小幅形变抵消内压波动，减少瓶身鼓胀导致的标签错位。瓶底采用经典的五瓣式内凹结构，每个瓣位的过渡圆角都做了放大处理，避免吹塑成型时底部夹角位置出现料流堆积导致的壁厚不均，同时内凹结构可以让瓶子在灌装线输送时平稳站立，不会因为底部微小形变出现倾倒，也能在低温冷冻时给液体结冰膨胀预留形变空间，避免瓶底冻裂漏液。

　　瓶口部分采用标准的螺纹瓶口结构，螺纹的导程和牙型匹配市面通用的塑料防盗盖，螺纹起始端做了斜角导向，方便旋盖机在高速灌装时快速对位旋合，瓶口下端的防盗环连接位做了弱化槽设计，旋开时防盗环可以顺利断开，同时不会出现毛边刮手的问题。从建模逻辑上看，整个瓶身采用曲面放样构建主体轮廓，所有过渡位置都做了G2连续处理，避免曲面出现棱线导致吹塑时应力集中，壁厚设计上遵循瓶口厚、瓶身中段均匀、底部渐变加厚的原则，瓶口部分因为要配合瓶盖密封，壁厚控制在1.8-2mm，保证旋盖时不会出现螺纹变形，瓶身主体壁厚均匀控制在0.3-0.35mm，在满足强度要求的前提下尽可能减少原料用量，降低单瓶成本，底部位置因为要承受站立和堆叠的载荷，壁厚渐变到0.5-0.6mm，避免站立时出现底穿问题。

　　安装适配边界上，这款瓶身的最大外径控制在66mm，适配常规的瓶装水灌装线的卡瓶板、星轮输送结构，不需要对现有灌装线做额外改造就能直接投产，瓶身总高度控制在235mm，匹配常规的纸箱包装尺寸，每箱12瓶或者24瓶排布时不会出现空间浪费，堆叠时上下层的瓶底和瓶口可以互相嵌合，提升整箱堆码的稳定性。实际使用场景中，这类瓶型除了常规的饮用水灌装，调整局部壁厚和加强筋结构后也可以适配碳酸饮料、果汁饮品的灌装需求，瓶身的曲面预留了足够的标签张贴空间，可以适配套标、贴标两种不同的标签工艺，瓶身的防滑纹理设计也能让消费者在单手开瓶时更好施力，不会因为瓶身沾水打滑。建模过程中需要特别注意吹塑工艺的拔模角度，所有外表面的拔模角度都控制在1度以上，避免吹塑后脱模出现粘模拉伤，所有曲面的最小圆角半径不小于1mm，防止吹塑时料流无法填充到位出现局部缺料，瓶身的加强筋设计要避开贴标区域，避免标签张贴后出现凹凸不平影响外观。
