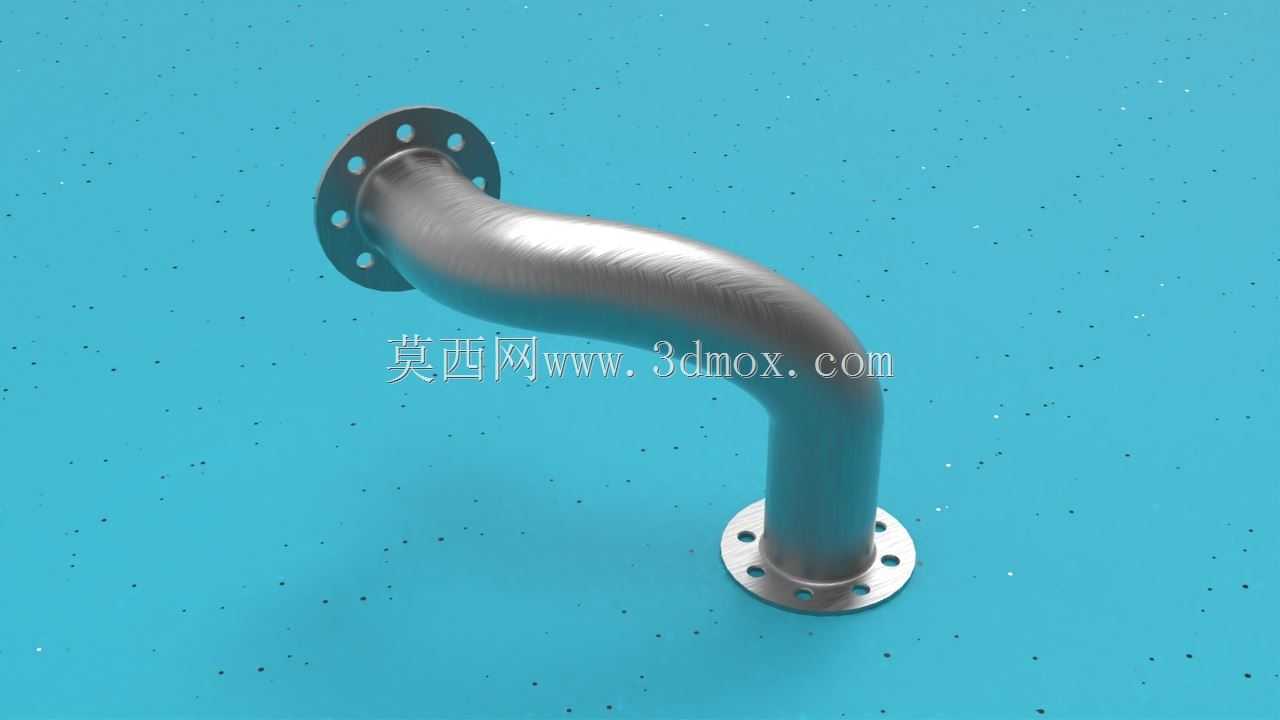

带双法兰连接的90度弯形金属管道构件

　　这类带双法兰的90度弯管构件，在工业流体输送系统里的应用场景非常广泛，不管是化工介质输送管路、车间压缩空气布线、给排水管线转角位置，还是小型液压系统的管路转向节点，都能看到这类构件的身影。它的核心作用是在有限的安装空间内完成管路的90度方向转向，同时通过两端的法兰结构实现和相邻管路、阀件或者设备接口的刚性密封连接，相比焊接式弯管，法兰连接的形式不需要现场做焊接作业，后期管路维护、部件更换的时候拆装效率更高，也能避免焊接热变形带来的管路对位偏差问题。

　　从功能特性上看，这个弯管的管身采用平滑的弧形过渡，没有直角弯折的结构，能最大程度降低流体在转向位置的阻力损失，减少介质流经转角时的湍流、涡旋现象，不管是输送液态介质还是气态介质，都能降低管路的振动和噪音，也能减少介质中固体杂质在转角位置的沉积堵塞概率。两端的法兰盘上均匀分布了螺栓过孔，安装时只需要在两个对接法兰之间加装密封垫片，再穿入配套螺栓按对角顺序拧紧，就能实现可靠的密封连接，能承受常规工业管路的工作压力，不会出现介质渗漏的问题。

　　设计这类构件的时候，首先要确定的是管路的公称通径，管身的内径要和对接管路的通径保持一致，避免通径突变带来的流阻变化；弯管的弯曲半径需要结合安装空间的边界条件来设定，弯曲半径过小会增加流体阻力，也会提升弯管成型的工艺难度，弯曲半径过大则会占用更多的安装空间，需要在两者之间找到平衡点。两端法兰的尺寸要匹配对应公称压力下的法兰标准，螺栓孔的分布圆直径、孔位数量、单孔直径都要和对接端的法兰参数完全一致，否则现场安装时会出现孔位错位无法装配的问题。另外管身和法兰连接的位置要做平滑的过渡圆角，避免应力集中，尤其是在管路存在压力波动、振动的工况下，应力集中位置很容易出现疲劳开裂的问题，过渡结构的设计直接影响构件的使用寿命。

　　从安装边界来看，这类弯管的安装需要预留足够的操作空间，两端法兰对接时，要保证法兰端面和对接管路的轴线保持垂直，偏差过大会导致密封垫片受力不均，运行过程中容易出现渗漏。法兰螺栓的拧紧力矩要符合对应压力等级的规范要求，不能单侧过度拧紧，否则会导致法兰变形甚至密封面损坏。弯管本身的重量需要根据管路的整体布局做支撑设计，如果管线跨度较大，需要在弯管附近加装管架，避免弯管位置承受过大的管路重量，长期受力导致法兰密封面错位或者管身变形。另外在选型的时候，还要结合输送介质的腐蚀特性、工作温度范围选择对应的材质，普通工况下常用碳钢材质做表面防腐处理，有腐蚀介质的场景则需要选用不锈钢或者对应的合金材质，保证构件的使用寿命满足工况要求。

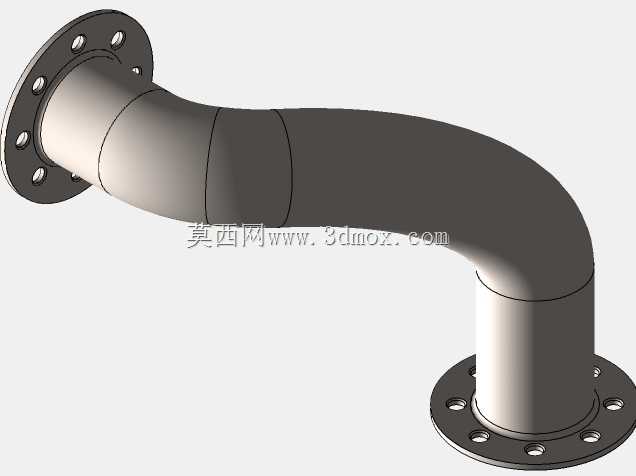

　　在建模过程中，管身的弧形曲面构建是核心环节，采用投影曲线的方式来生成弯管的引导线，能更精准地控制弯管各个位置的曲率变化，避免常规扫掠操作可能出现的曲面褶皱、曲率突变问题，保证管身内壁和外壁的曲面平滑度，和实际加工成型的弯管形态保持一致。法兰盘上的螺栓孔采用圆周阵列的方式生成，能保证各个孔位的角度偏差控制在设计允许范围内，和标准法兰的孔位参数完全匹配。整个构件的建模过程需要严格控制各个尺寸的公差，尤其是法兰端面的平面度、管身两端的同轴度相关的尺寸，这些参数直接影响后续实际生产加工出来的构件能不能顺利完成现场装配，能不能满足管路的密封性能要求。
