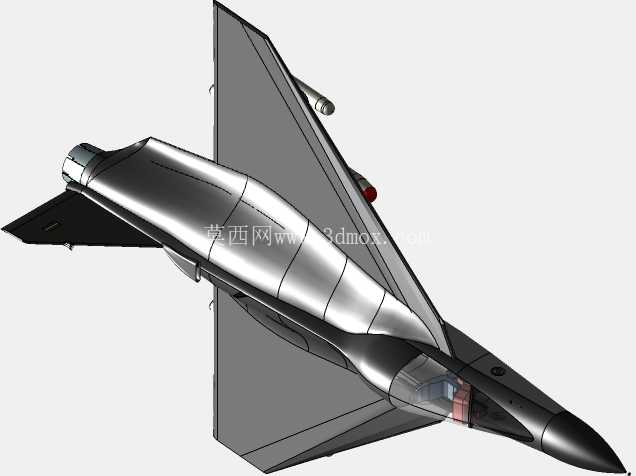

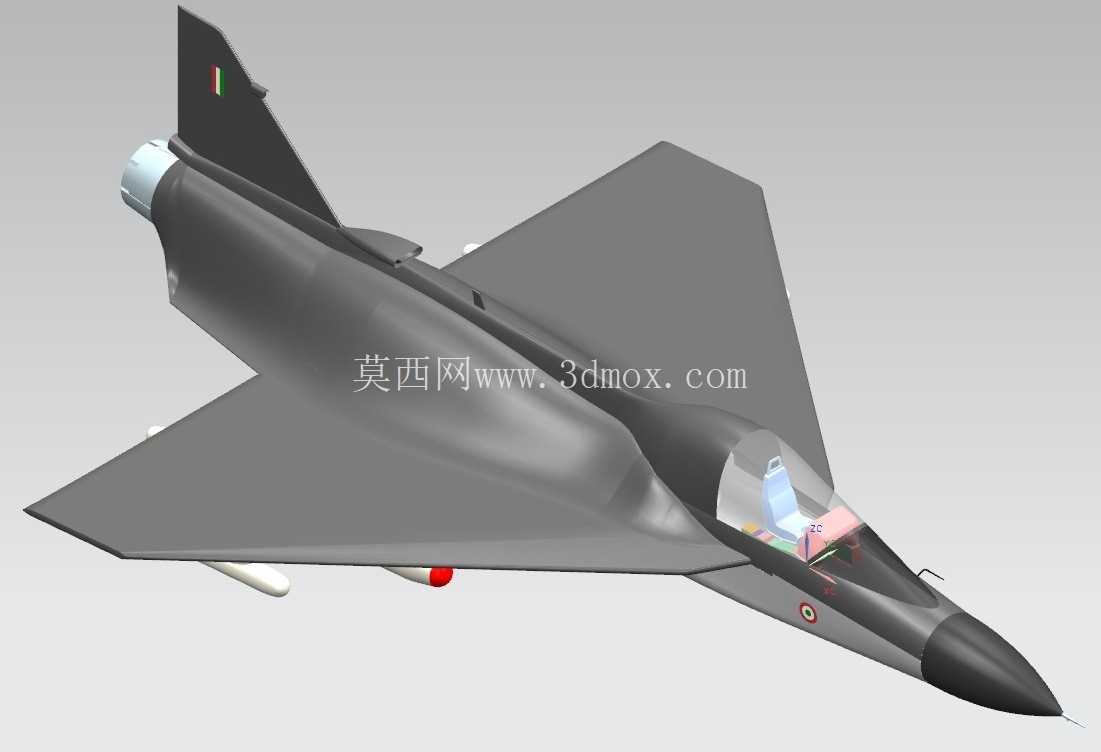

轻型单发战斗机概念外形结构设计

　　这款轻型单发战斗机的概念设计，核心围绕近距空中支援、前线制空巡逻的实际作战场景展开，在结构建模阶段优先平衡了气动效率、结构重量与维护便捷性三者的关系，没有盲目追求纸面参数的极致，而是贴合前线简易机场的部署需求做了大量细节取舍。从整体气动布局来看，采用无尾三角翼加单垂尾的构型，三角翼的后掠角经过多轮气动迭代，既保证了跨音速段的升阻比特性，也为机翼内部预留了充足的燃油储存空间，同时较大的机翼面积能够降低起降阶段的翼载荷，适配前线跑道长度不足、道面条件一般的部署环境，机翼下表面预留的挂点结构，在建模时已经考虑了不同载荷下的结构强度冗余，可挂载副油箱、近距格斗弹、对地攻击弹药等不同任务载荷，挂点的接口位置做了通用化设计，能够减少地勤人员的换装操作流程。

　　机身采用半硬壳式结构设计，进气道布置在机身两侧肋下位置，这种布局能够在大迎角飞行状态下保证进气道的气流均匀性，避免机身遮挡造成的进气畸变，适配单发动力的进气需求，同时进气道的唇口做了轻微的切尖处理，既能够降低超音速飞行时的激波阻力，也能减少雷达反射截面积的尖点散射。前机身的座舱段采用整体式气泡座舱盖设计，建模时预留了弹射座椅的安装空间，座舱风挡的倾斜角度经过视线角与阻力的平衡计算，既保证飞行员前向和侧下方向的视野，满足近距格斗时的态势观察需求，也不会因为风挡角度过平带来额外的结构重量增加。垂尾布置在机身后段的上部，单垂尾的高度经过航向稳定性测算，能够在全飞行包线内提供足够的航向安定性，垂尾根部预留了通讯天线、航行灯的安装位置，垂尾后缘的方向舵做了分段式的结构预留，可在作战损伤时保留部分操纵能力。机身尾部的发动机舱采用快拆式结构设计，建模时预留了发动机维护的拆卸口盖边界，地勤人员不需要完全拆解机身尾部结构，就可以完成发动机的日常检查与更换，适配前线机场的快速维护需求，尾喷口与机身尾部的过渡段做了整流处理，减少尾部的紊流阻力。

　　起落架采用前三点式布局，前起落架布置在座舱后下方的机身轴线上，主起落架收纳在机翼根部的机身舱段内，起落架的收放机构预留了足够的结构强度，能够满足粗暴着陆时的冲击载荷要求，起落架舱门的缝隙做了错位设计，减少飞行时的舱门振动与阻力。在建模过程中，整机的外形尺寸严格控制在轻型战机的常规边界内，翼展、机长、机高的参数都适配现有机库的容纳尺寸、前线机场的停机位规格，不需要额外改造保障设施就可以完成部署，机身表面的口盖、检修舱门的位置都按照地勤维护的操作可达性做了排布，日常检查的常用口盖都布置在地勤人员站立可及的高度，减少登高作业的需求。

　　机翼前缘的机动襟翼、后缘的升降副翼都预留了操纵机构的安装空间，舵面的偏转角度范围按照不同飞行状态的操纵效率做了设定，能够满足低速起降、跨音速机动、超音速巡航等不同状态下的操纵需求，机身表面的传感器、天线的安装位置都避开了气动干扰严重的区域，保证探测设备的工作精度。整体设计没有堆砌过多复杂的隐身结构，而是在保证成本可控、维护便捷的前提下，尽可能优化气动特性与部署适应性，适合作为轻型前线战机的概念方案验证，可用于气动仿真、结构布局教学、作战场景推演等不同场景的三维模型支撑，所有的结构边界、安装预留都按照实际工程设计的逻辑做了还原，没有出现违背航空工程常识的结构设计，各个部件的连接位置、受力路径都符合轻型战斗机的结构设计规范。
