C型带齿防滑夹袋紧固五金件设计

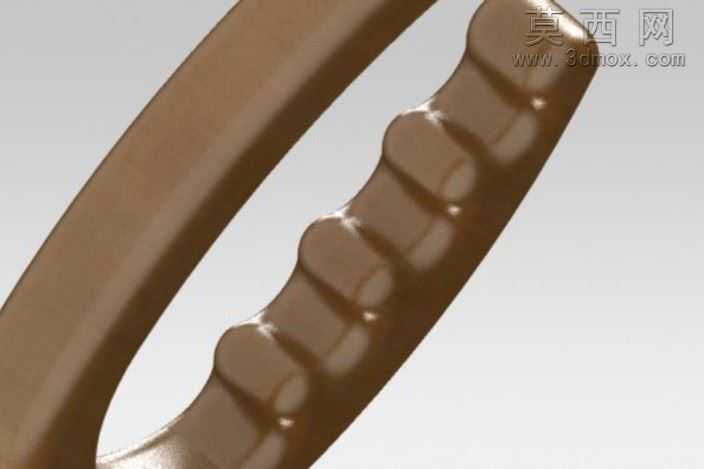

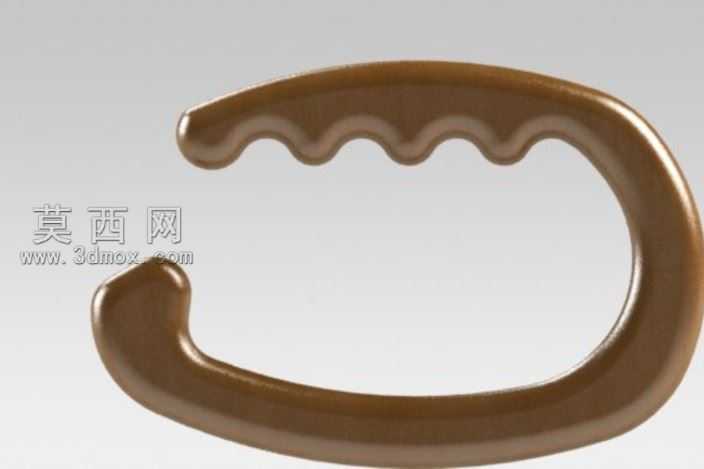

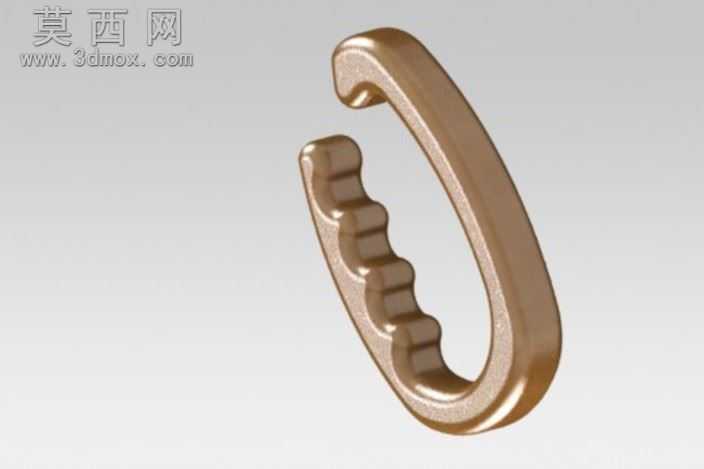

本作品为C型带齿夹袋紧固零件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先绘制零件的纵向轮廓草图，以平滑的C型开放弧线作为主体外轮廓基准，保证整体线条流畅无突兀折角，适配柔性袋体的夹持贴合需求。在内侧夹持面的设计上，通过等距阵列特征构建连续的内凹弧形齿槽结构，每个齿槽的过渡圆角经过反复调试，既保证齿部能够嵌入柔性袋体表面形成足够的静摩擦力，避免袋口受外力拉扯时出现滑脱问题，又不会因为齿尖过于尖锐刺破袋体造成内容物泄漏。主体结构的壁厚采用均匀化设计，通过抽壳特征保证整体壁厚一致，避免后续生产环节出现应力集中导致的零件断裂问题，同时在C型结构的开口端做了圆弧收边处理，消除锐边带来的使用安全隐患。材质渲染阶段选用古铜色金属质感材质，调整材质的粗糙度与金属度参数，还原锌合金压铸零件的真实表面质感，添加柔和的环境光与定向补光，突出零件表面的曲面过渡细节与齿部结构的立体感，渲染输出的效果图能够清晰展示零件的整体形态与局部结构特征。设计思路上围绕袋口快速夹持、重复使用的核心需求，优化C型开口的开合角度，既保证零件能够依靠自身金属弹性实现快速卡装，又能在夹持状态下提供持续均匀的夹紧力，内侧的连续齿形结构增大了夹持接触面的摩擦系数，相比光滑内壁的同类夹件，防滑脱性能提升明显，整体结构无多余冗余特征，零件成型工艺性好，适配压铸、注塑等多种批量生产工艺，可广泛应用于包装袋封口、零散物件临时束紧等日常及工业场景。
