花键式调节旋钮金属传动零件

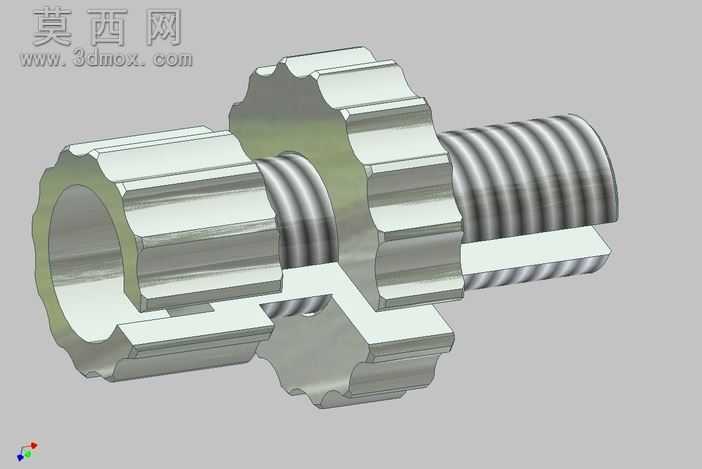

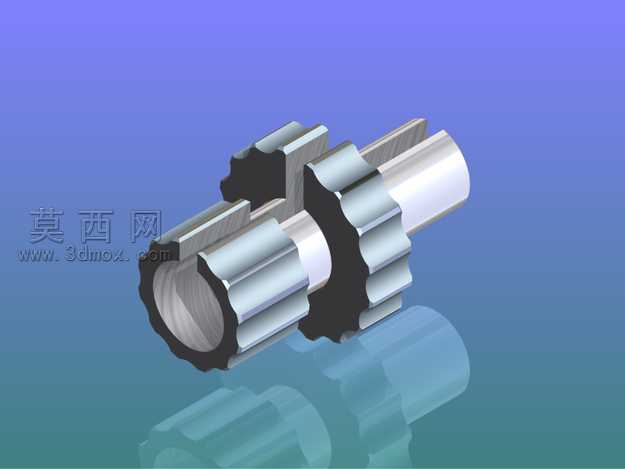

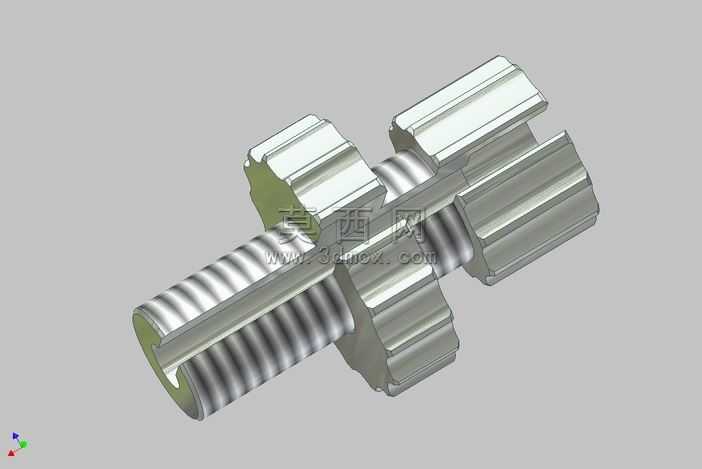

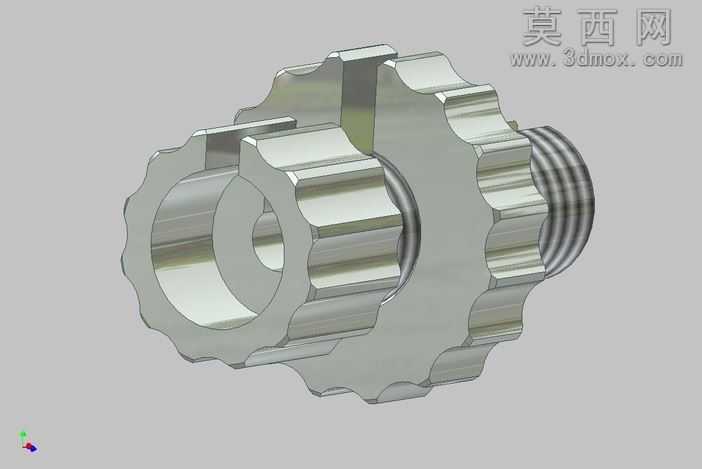

该零件采用三维参数化建模方式完成整体设计，建模过程中优先以回转体基础特征为核心，通过旋转凸台命令构建零件的主体同轴基体，保证内孔、外圆、端部螺纹段的同轴度公差符合机械装配要求。针对零件外侧的滚花调节结构，建模时先绘制单个齿形的截面轮廓，通过圆周阵列命令完成整圈齿形的均匀排布，齿形的齿顶圆角、齿根过渡圆弧均做了平滑处理，既满足手动调节时的防滑握持需求，也避免尖锐棱边带来的加工与使用风险。零件中部的花键连接结构，建模时严格按照传动配合的尺寸要求设计键齿的齿宽、齿高与分度圆参数，保证与配合件能够实现精准的周向传动，无传动间隙。端部的外螺纹特征采用螺旋线扫描切除的方式生成，螺纹牙型、螺距均符合通用紧固件标准，可直接与对应规格的内螺纹构件实现旋合装配。材质设定上选用光亮镀铬金属材质，渲染时调整金属材质的反射率、粗糙度参数，还原金属零件表面的高光质感与机加工纹理，通过环境光遮蔽效果凸显零件各结构的层次关系，让齿形、内孔台阶、螺纹段的结构细节清晰呈现。设计思路上围绕手动调节与动力传递的双重功能展开，外侧大直径滚花段增大手动旋转时的摩擦力矩，中部花键段承担扭矩传递作用，内孔的台阶结构实现轴向定位，端部螺纹用于锁紧固定，各功能段沿轴向依次排布，结构紧凑无冗余设计，既满足手动调节的操作便利性，也保证传动过程中的结构强度，可应用于各类需要手动微调的机械调节机构中。
