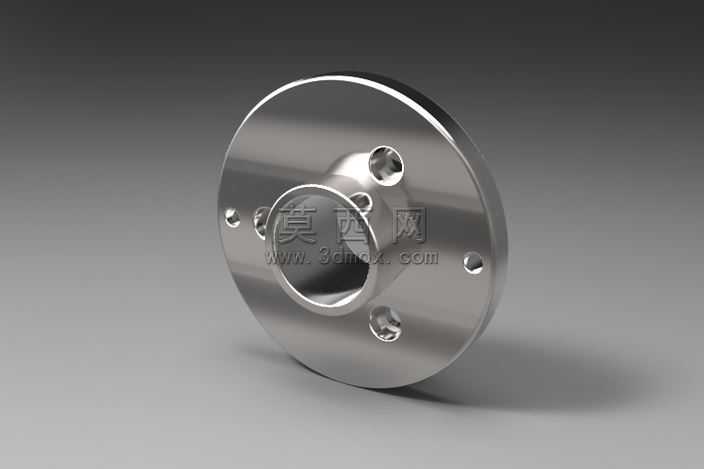

保时捷944Tilton离合器轴承适配法兰盘

本作品为适配保时捷944车型的Tilton离合器分离轴承适配器三维模型，建模过程严格遵循实车装配尺寸规范，首先通过基准轴与基准面搭建核心定位框架，先绘制法兰盘主体的回转截面草图，通过回转特征生成带中心通孔的圆盘基体，中心孔尺寸完全匹配Tilton分离轴承的安装定位外径，保证轴承装配后的同轴度公差符合传动系统要求。在法兰盘的安装凸台部分，通过拉伸特征生成凸起的轴承定位座，定位座的端面与内孔均做了倒角处理，避免装配时出现应力集中与安装卡滞问题。法兰盘圆周方向的安装孔采用阵列特征完成，每个安装孔的位置度严格匹配保时捷944 bellhousing的对应安装点位，孔口做了沉孔设计，适配内六角安装螺栓的头部沉放，保证安装后螺栓端面不超出法兰盘面，避免与周边离合器部件发生运动干涉。模型的细节处理上，所有锐边均做了0.2-0.5mm不等的圆角过渡，还原金属机加工零件的真实工艺特征，同时在渲染阶段赋予模型抛光不锈钢材质，调整金属材质的反射率与粗糙度参数，模拟机加工后金属表面的细腻光泽，通过三点布光搭建渲染场景，主光源从侧上方投射突出零件的轮廓层次，辅光源补光弱化阴影死区，背景采用中性灰度渐变突出金属零件的质感，最终渲染效果清晰展现零件的结构细节与金属质感。设计思路上围绕离合器分离系统的装配适配需求展开，既保证适配器与原车离合器壳、Tilton分离轴承的装配兼容性，也通过结构优化保证零件的结构强度，法兰盘的厚度设计经过受力校核，能够承受离合器分离动作带来的轴向载荷，避免长期使用出现变形问题，中心定位凸台的长度经过精准计算，保证分离轴承安装后与离合器压盘分离指的工作间隙符合设计要求，确保离合器分离动作顺畅无卡滞。
