波塔波夫循环式热发生装置结构设计

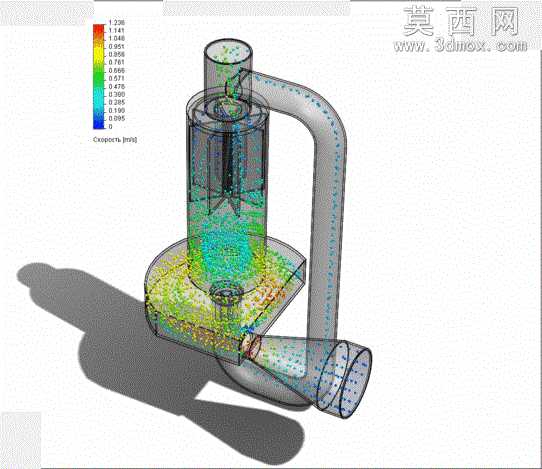

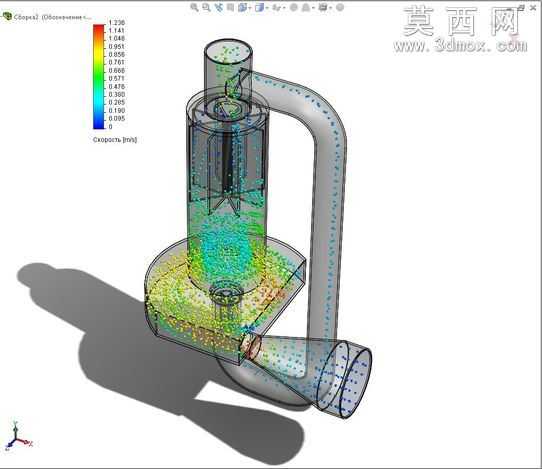

本作品采用SolidWorks完成全参数化三维建模，整体围绕涡旋式热能转换核心逻辑展开结构设计，完整还原波塔波夫热发生器的内部流道与换热腔体构造。建模阶段首先搭建立式圆柱主腔体基准，依次完成顶部进气接口、中部涡旋发生组件、下部汇流腔的特征绘制，所有管路接口采用标准法兰连接尺寸，弯管段通过扫掠特征生成顺滑流道，避免流体转折处的直角结构，保证内部介质流动的连续性。模型对内部扰流叶片、导流隔板做了精细化结构还原，叶片采用螺旋升角参数化设计，可通过调整参数改变涡旋强度，隔板与腔体内壁采用无缝贴合约束，还原实际设备的密封装配关系。渲染阶段采用半透明玻璃材质包覆主腔体与外部弯管，直观展示内部流场分布状态，配合CFD后处理的流速色阶图例，将不同区域的介质流速以渐变色粒子呈现，绿色、黄色、红色色阶分别对应低、中、高流速区间，清晰展现涡旋核心区的流速变化规律；金属结构件采用哑光不锈钢材质，还原工业设备的真实质感，地面投射柔和阴影增强模型的空间立体感。设计思路上围绕流体涡旋摩擦生热的原理，通过弯管结构将出口介质导回腔体下部形成循环回路，减少外部管路的冗余设计，整体结构紧凑，各部件装配关系符合机械设计规范，所有连接位置预留密封件安装位，可直接用于热力设备的原理验证、结构优化与教学演示，模型包含完整的装配体特征与零件参数，可根据实际工况调整腔体尺寸、叶片角度等核心参数，适配不同功率的热能输出需求。
