电子设备用多槽位绝缘连接器基座结构

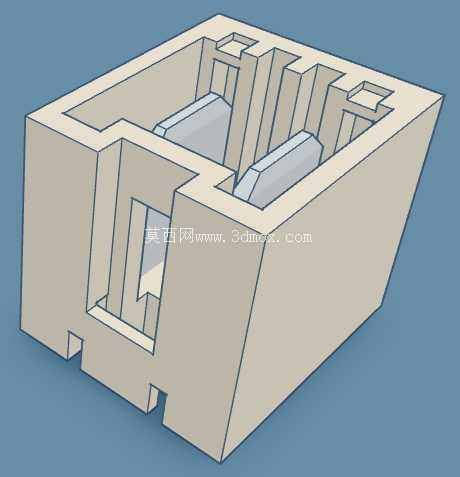

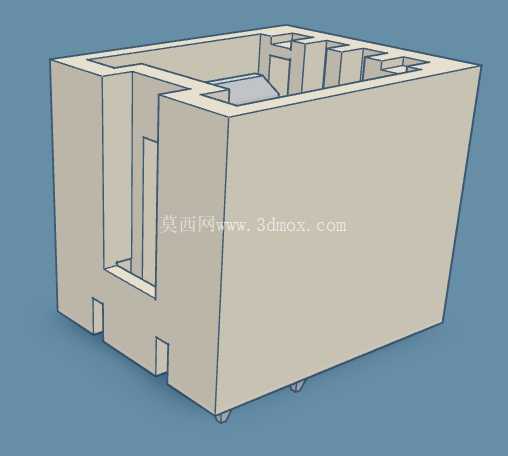

　　在低压电源类电子设备的内部布线环节，这类多槽位绝缘连接器基座是变压器次级输出端与负载端做物理隔离、线路分路的常用结构件，日常在消费类电源适配器、小型工控开关电源、低压照明驱动模块的内部装配场景中十分常见，主要承担引脚定位、绝缘隔离、线束规整的核心作用，避免多组输出线路在设备内部出现短接、错位、受外力拉扯松脱的问题。从实际使用的工况来看，这类基座需要长期处于设备内部的密闭温升环境中，常规工作环境温度覆盖-20℃到85℃区间，因此结构设计上首先考虑了绝缘材料的壁厚均匀性，整体采用一体式注塑成型的壳体结构，外壁厚度控制在1.8mm到2.2mm区间，既保证足够的结构强度来承接插装引脚的插拔力，也避免壁厚不均导致注塑过程中出现缩痕、内应力集中的问题，降低长期使用过程中壳体开裂的风险。结构上的多组平行分隔槽是整个零件的核心功能区域，槽体的宽度根据对应插装引脚的规格做了差异化设计，相邻槽位之间的分隔筋厚度不小于1.2mm，确保不同电位的引脚之间的爬电距离满足低压电子设备的安规要求，避免高压差引脚之间出现飞弧、漏电的隐患。槽体内部预留了引脚插装的导向倒角，在自动化插装工序中，引脚可以顺着倒角顺利滑入槽位，降低装配过程中引脚顶弯、壳体被压裂的不良率，适配SMT回流焊或者波峰焊的装配工艺要求。

　　壳体底部设置了多个定位凸柱，凸柱的高度与直径匹配PCB板上对应的定位孔尺寸，装配时凸柱先插入PCB定位孔完成预固定，不需要额外的治具夹持就可以完成引脚焊接，大幅提升产线装配效率；凸柱根部做了R0.5的圆角过渡，避免应力集中导致凸柱受外力碰撞时断裂。底部的支撑脚将整个基座抬离PCB板面0.8mm的高度，一方面给焊接后的焊锡点预留足够的空间，避免焊锡堆积导致壳体与PCB之间出现间隙造成装配倾斜，另一方面也可以让焊接过程中产生的助焊剂挥发气体顺利排出，减少焊点虚焊的概率。

　　从安装边界来看，整个基座的外轮廓为规整的长方体结构，没有外凸的异形结构，在PCB板上占用的安装区域为规则矩形，方便工程师在做PCB布局时预留安装空间，不需要为避让结构做额外的走线调整；壳体外侧的加强筋沿着槽体分隔方向延伸，既提升了整体壳体的抗形变能力，在设备受到外力冲击、跌落时，加强筋可以分散外部冲击力，避免槽位变形导致引脚接触不良，也不会额外增加过多的材料占用。在实际选型适配过程中，这类基座的槽位数量、槽间距可以根据对应变压器的输出引脚数量、引脚间距做匹配调整，不需要改动整体的安装定位尺寸，就可以适配不同功率等级的电源变压器输出端连接需求，减少同系列产品开发过程中的结构重复设计工作量。

　　结构建模过程中，所有的棱边都做了最小R0.3的圆角处理，既符合注塑成型的工艺要求，避免尖锐棱角在生产、装配过程中划伤操作人员，也减少注塑件尖角位置的应力集中问题，提升零件的长期使用寿命。槽位内部的尺寸公差控制在±0.1mm区间，既保证引脚插装的顺畅度，也避免间隙过大导致引脚装配后出现晃动，影响焊接后的连接可靠性。整个结构没有设计多余的卡扣、侧凸结构，模具结构相对简单，采用两板模就可以完成注塑生产，不需要复杂的抽芯结构，能够有效降低零件的开模成本与量产加工成本，适配大批量消费类电子产品的成本控制要求。在设备内部的装配空间中，这类基座的高度方向尺寸经过优化，不会高出周边电解电容、散热片的高度，不会影响设备外壳的装配，也不会因为距离外壳过近导致绝缘距离不足的安规问题。
