90度转弯塑料模块带式输送结构

　　这款90°半径型塑料模块带式输送结构，主要面向生产车间内存在直角转向需求的物料流转场景，常见于食品加工、日化包装、小件零部件分拣等产线的布局衔接环节，能够在有限的车间空间内完成物料的90度转向输送，避免直线输送过长占用过多厂区面积，同时省去多台直线输送机对接转向的冗余结构，减少物料在多设备衔接处的卡滞、掉落风险。

　　从实际使用功能来看，该设备采用Modutech品牌EC254TR型号塑料模块输送带，这类模块带相比传统整体PVC皮带，具备更强的抗磨损、抗切割性能，单块模块损坏时可单独替换，无需整体更换皮带，大幅降低后期维护成本与停机时长；模块带表面的拼接缝隙均匀，不易积存物料碎屑，配合食品级材质选型可直接接触裸露食品，满足食品生产车间的卫生要求，日常清洁时可直接冲水刷洗，不会出现皮带分层、脱胶的问题。

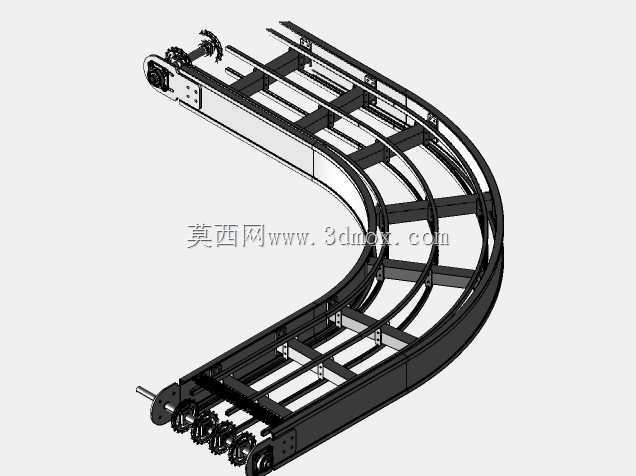

　　结构设计层面，转弯段的机架采用分段式型材焊接框架，内侧转弯半径经过精准核算，确保模块带在转弯运行时不会出现跑偏、起翘、卡滞的问题，转弯段的托条沿弧线均匀布置，每段托条的支撑角度匹配模块带的运行轨迹，避免模块带在转弯处因受力不均出现局部凹陷，导致物料滑落。驱动端布置在设备的直线段末端，采用链轮与模块带底部的驱动齿啮合传动，相比摩擦传动的皮带机，啮合传动的传动效率更高，不会出现皮带打滑丢转的问题，可适配更大的输送负载，同时张紧机构集成在驱动端机架上，可通过调节螺栓调整链轮的前后位置，快速完成皮带张紧度的调整，无需拆解机架护板。

　　安装边界方面，该输送结构的直线段与转弯段为一体化组装结构，安装时仅需要将设备整体就位后调整底部脚杯的高度，确保机架整体水平即可，转弯段的内侧半径固定，选型时需要提前核算产线布局的预留空间，确保转弯外侧不会与周边设备、墙体发生干涉；设备的进出料端预留了标准的对接接口，可直接与同宽度的直线输送机、提升机、分拣工作台对接，无需额外制作转接件；机架侧边预留了传感器安装孔位，可根据实际需求加装光电传感器、计数传感器，配合产线的控制系统实现物料的自动计数、到位停机、堵料报警等功能。

　　在实际工况适配中，这款转弯输送机可根据输送物料的重量调整框架的型材壁厚，常规配置下可承载单块10kg以内的物料，输送速度可通过更换驱动端的减速比调整，适配不同产线的节拍要求；模块带的表面形式可根据物料特性选择，比如输送光滑包装袋时可选择带防滑纹路的模块，输送散装小物料时可选择带挡边的模块，避免物料在转弯时因离心力滑落。机架整体采用表面喷塑处理，具备较好的防锈抗腐蚀性能，可适配潮湿、多油污的生产车间环境，长期使用不会出现机架锈蚀掉漆的问题。
