带轮毂内槽的实体网格斜齿传动件

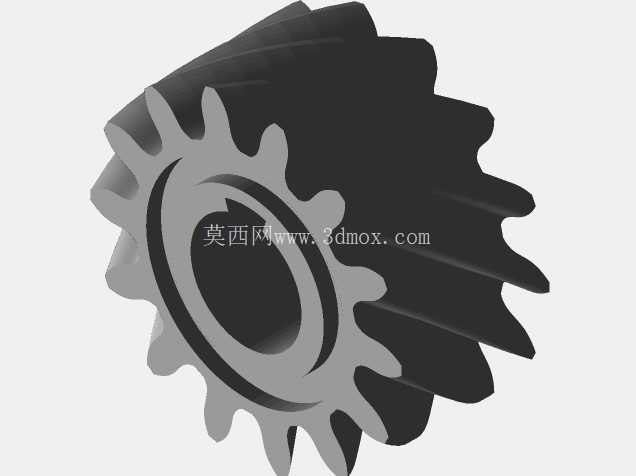

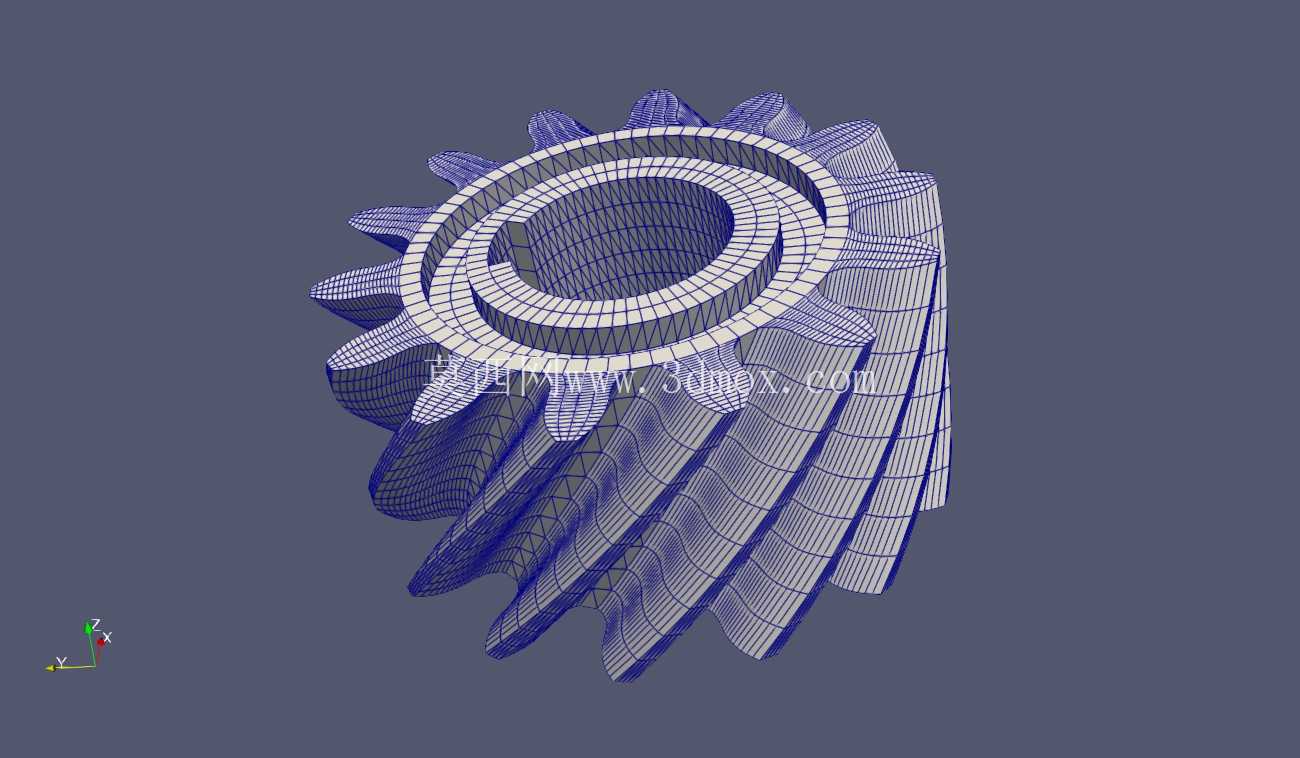

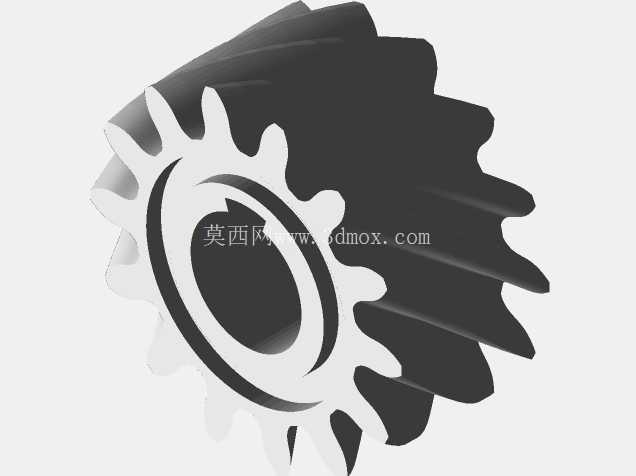

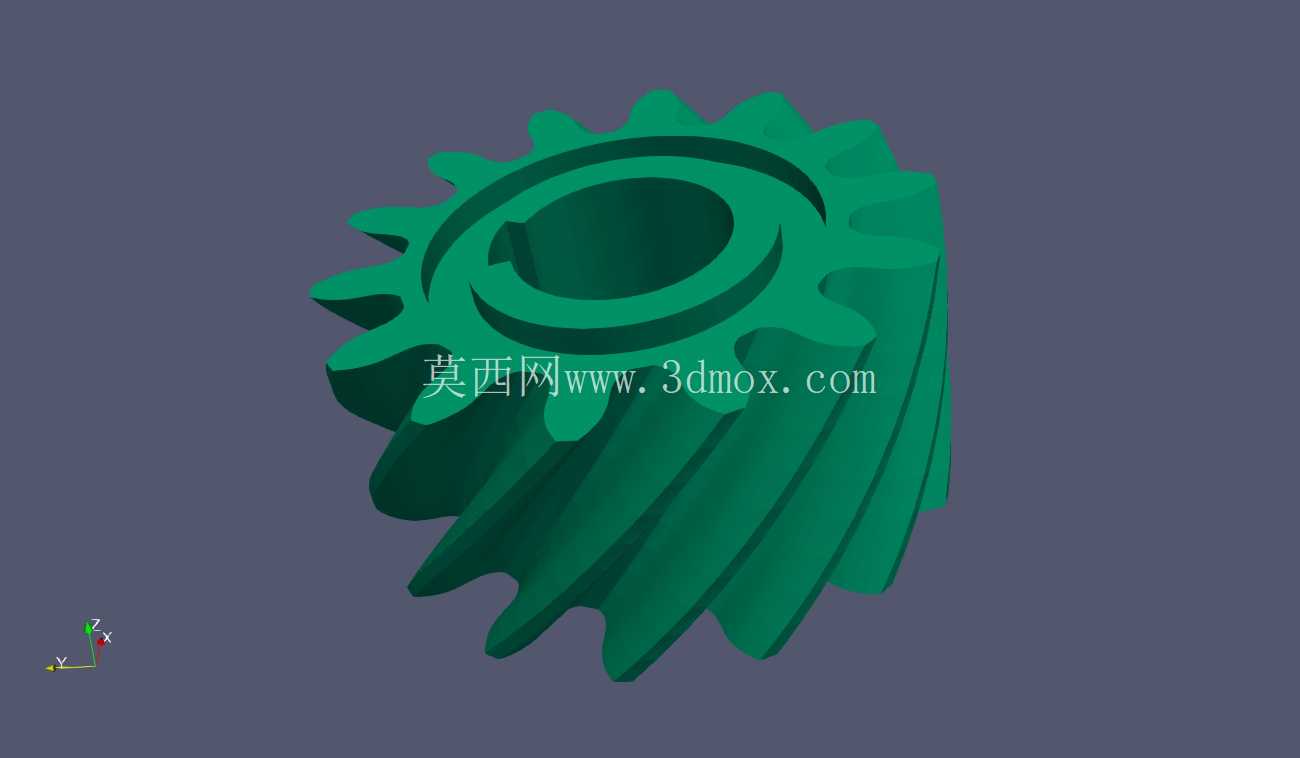

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从中小型动力传输单元到精密传动机构的多个环节，相比直齿圆柱齿轮，斜齿结构在啮合过程中是逐步进入与退出啮合状态，不会出现直齿传动的整齿突然接触、突然脱离的冲击问题，运转过程的噪音更低、承载能力更强，适合中高速、有一定载荷波动的传动工况。这个斜齿轮模型采用实体网格生成方式构建，完整还原了斜齿的螺旋升角特征、齿廓渐开线曲面形态，以及轮毂处的环形内槽结构，可直接用于传动机构的运动仿真、有限元受力分析前期的几何模型导入，无需额外进行几何清理就能完成网格划分的前置准备。

　　从实际设备应用场景来看，这类带内槽轮毂的斜齿轮常被用在小型减速箱、电动工具传动端、精密输送设备的动力输入级，轮毂处的环形内槽主要用于安装轴用挡圈或者弹性卡环，实现齿轮在传动轴上的轴向定位，避免齿轮在运转过程中受轴向分力出现窜动，影响啮合精度甚至导致轮齿偏磨。设计这类斜齿轮时，首先要匹配传动系统的模数、齿数、螺旋角参数，螺旋角的选取通常在8°到20°区间内，螺旋角越大，啮合重合度越高，传动越平稳，但同时会产生更大的轴向分力，对支撑轴承的轴向承载能力要求也会相应提升，需要结合整套传动系统的载荷、转速、支撑结构选型综合确定。

　　从安装边界来看，这个斜齿轮的中心内孔为光孔结构，可根据实际装配需求加工键槽或者采用过盈配合与传动轴连接，轮毂的轴向宽度要大于齿部的有效啮合宽度，保证内孔与轴的配合长度足够，避免运转过程中出现偏摆。齿部的端面做了轻微的倒角处理，既可以去除加工过程中的锐边毛刺，也能在装配啮合时起到导向作用，避免轮齿边缘磕碰损伤。实体网格的几何构建方式，区别于常规的曲面建模后生成实体的流程，直接生成连续的实体网格结构，在进行接触应力分析、齿根弯曲应力仿真时，不需要重新进行网格剖分的几何修复，能有效减少仿真前处理的工作量，网格单元的连续性更好，应力计算的结果收敛性也更优。

　　在实际选型替换时，需要重点核对几个核心尺寸边界：首先是齿顶圆直径，要保证装配后齿顶不会与箱体内部的其他结构发生干涉；其次是中心安装孔的直径与公差，要匹配对应传动轴的配合公差，通常传递中等载荷时采用H7/k6的过渡配合，重载场景可选择H7/p6的过盈配合；另外要确认轮毂内槽的尺寸与所用轴用挡圈的规格匹配，挡圈安装后要完全卡入槽内，突出槽面的高度不能超过轮毂端面，避免与相邻的轴承或者轴肩发生摩擦。齿面的粗糙度要求通常在Ra1.6到Ra3.2之间，对于高速运转的场景还需要对齿面进行淬火处理，提升齿面硬度与耐磨性能，延长齿轮的使用寿命。

　　这类斜齿轮在传动系统中承担的核心作用是改变旋转方向、传递扭矩、匹配转速，通过与配对斜齿轮的啮合，将输入端的动力平稳传递到输出端，斜齿的啮合特性使得它在运转时的动载荷更小，相比同参数的直齿轮能传递更大的扭矩，同时在正反转切换时的冲击也更小，适合需要频繁换向的传动场景。建模过程中对齿根过渡圆角的处理也做了还原，齿根处的圆角可以有效降低应力集中系数，避免轮齿在受载时从齿根处发生断裂，这也是实际加工过程中必须保证的工艺结构，不能为了建模简化而去掉齿根圆角，否则仿真计算得到的齿根应力会比实际值偏大，影响结构强度判断的准确性。
