卧式搅拌混合设备传动端结构三维设计

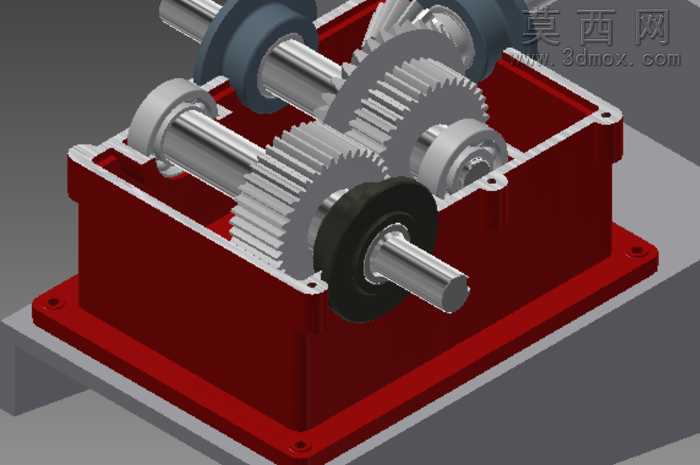

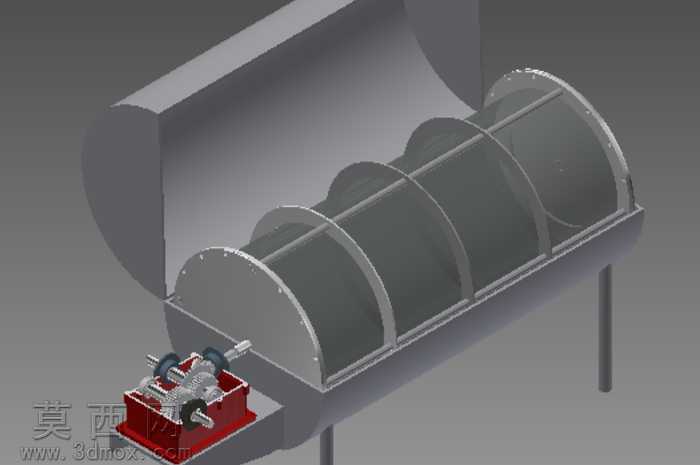

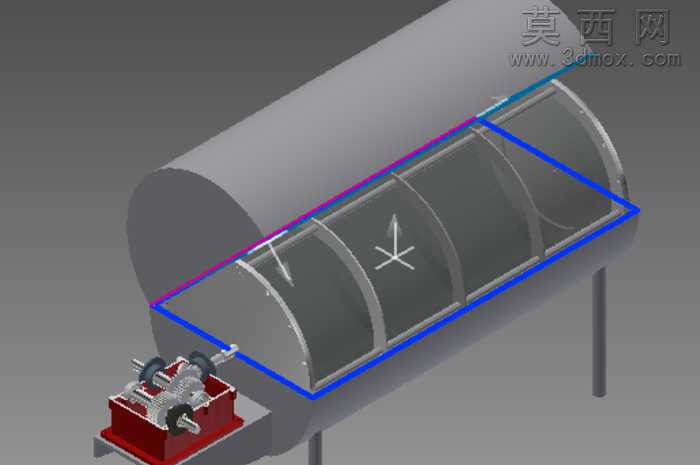

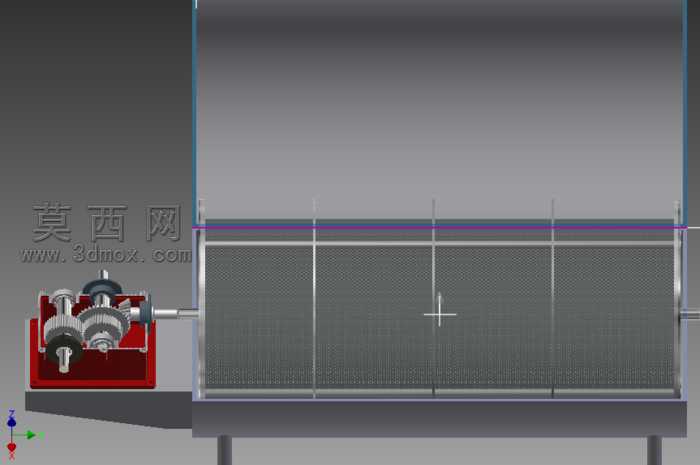

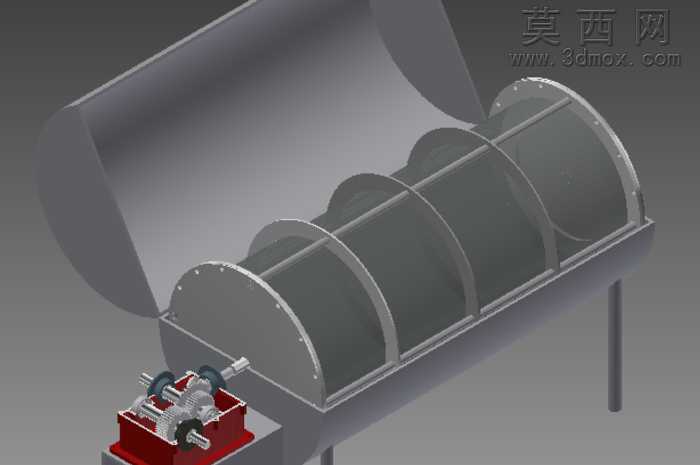

本作品为卧式搅拌混合设备的三维建模设计，整体采用卧式圆柱罐体搭配端部传动总成的布局形式，建模阶段通过参数化特征构建完成各部件的精准造型：首先以旋转特征生成大尺寸卧式圆柱罐体主体，罐体采用薄壁结构设计，底部设置两处支撑立柱完成整机承重固定，支撑件与罐体间通过贴合约束保证装配定位精度。罐体端部外露的传动总成是本模型的设计核心，该部分采用箱体式基座结构，基座表面做红色漆面材质区分，内部集成多组啮合齿轮、传动轴、轴承定位结构，轴端伸出部位设置密封端盖与轴承压盖，通过同轴心、重合等装配约束完成传动链的完整搭建，还原了动力输入到搅拌动作输出的完整传动路径。渲染阶段采用哑光金属材质模拟罐体的钢制外壳质感，对传动箱体内的齿轮、传动轴赋予金属抛光材质，基座漆面设置轻微反光与粗糙度参数模拟真实工业漆面效果，支撑立柱采用深灰色哑光金属材质区分不同部件的材质属性，场景采用均匀漫反射光照避免局部过曝，清晰展现各部件的结构轮廓与装配关系。设计过程中重点考量了传动部件与罐体的同轴度匹配，传动箱体与罐体端盖的连接面做了贴合定位设计，保证动力传输过程中不会出现偏心晃动，各传动齿轮的啮合间隙按照常规机械设计标准预留装配余量，轴承位的尺寸与轴径做过盈配合参数设定，整体结构完整还原了工业搅拌设备端部驱动的典型结构形式，可作为搅拌类设备设计参考、结构教学演示的数字化三维模型使用，各部件均保留建模特征参数，支持后续的结构修改与工程图导出。
