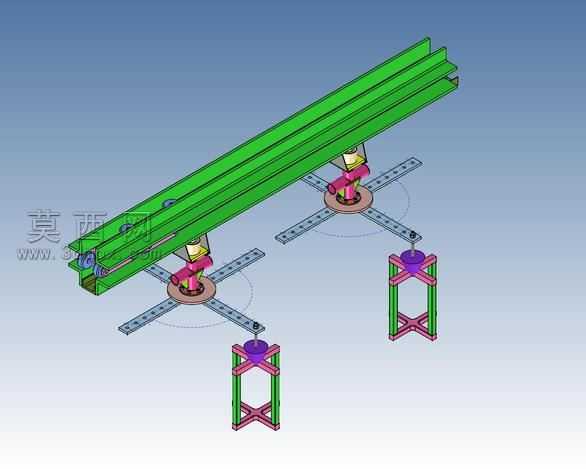

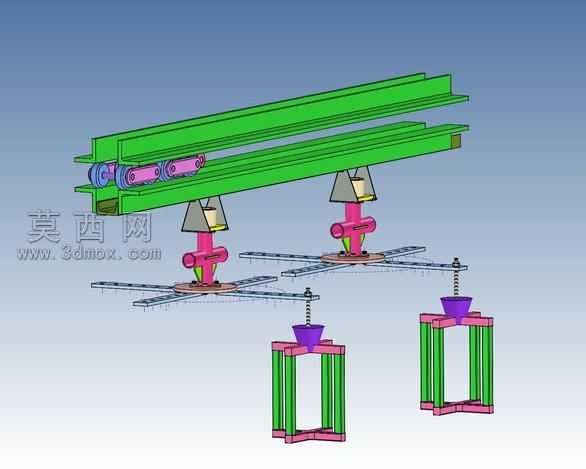

本作品通过三维建模软件完成整体结构的全参数化搭建,首先从顶部双平行主梁结构入手,采用工字截面型材作为主体承载梁,建模时严格遵循型材截面的标准尺寸比例,对梁体的边缘做圆角过渡处理,避免应力集中的结构缺陷。主梁内侧设置行走轮组与连接滑座,轮组采用多轮并列排布结构,建模时还原了轮体与梁体内侧轨道的配合间隙,滑座与轮组通过销轴结构实现转动连接,保证行走过程中的自适应贴合。滑座下方连接竖直转向调节段,该段采用柱式回转结构,搭配三角加强筋板提升连接部位的结构强度,筋板与柱体、滑座的连接部位做焊接坡口的细节建模,还原实际加工的工艺特征。转向段下方连接十字交叉布置的水平承载臂,臂体采用轻量化的镂空槽型结构,在保证抗弯强度的前提下降低整体自重,臂体末端设置吊点连接结构,通过弹簧缓冲组件连接下方的吊具框架。吊具框架采用矩形框式结构,由四根竖直立柱与上下两层水平框边拼接而成,建模时对框架的拼接节点做角件加固处理,吊具顶部设置漏斗状承接座,与上方弹簧吊点精准对位,保证吊运过程中吊具的垂直度。材质渲染阶段,主梁部分赋予高饱和度绿色工业漆材质,调整材质粗糙度模拟户外使用的漆面质感,轮组、销轴等运动部件赋予金属银灰色材质,添加轻微的磨损纹理提升真实感,缓冲弹簧赋予金属镀锌材质,吊具框架的立柱与框边分别赋予绿色与玫红色漆面色差,区分不同功能模块。设计过程中重点考量了机构的运动合理性,双吊点同步行走的结构可同时承载两组吊具作业,转向段的回转设计可实现吊具在水平面内的角度调整,弹簧缓冲组件可抵消吊运启停过程中的冲击力,避免物料晃动幅度过大,整体结构各部件的连接关系清晰,装配逻辑符合起重吊运设备的实际设计规范,无干涉错位的结构问题,可作为同类吊挂吊运机构的设计参考模板,用于验证双梁多吊点起重方案的结构可行性。
