DIY手动弹性挡圈卡簧拆卸钳具结构

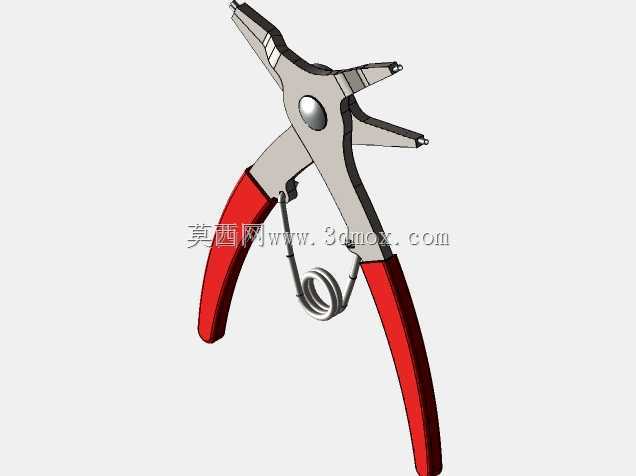

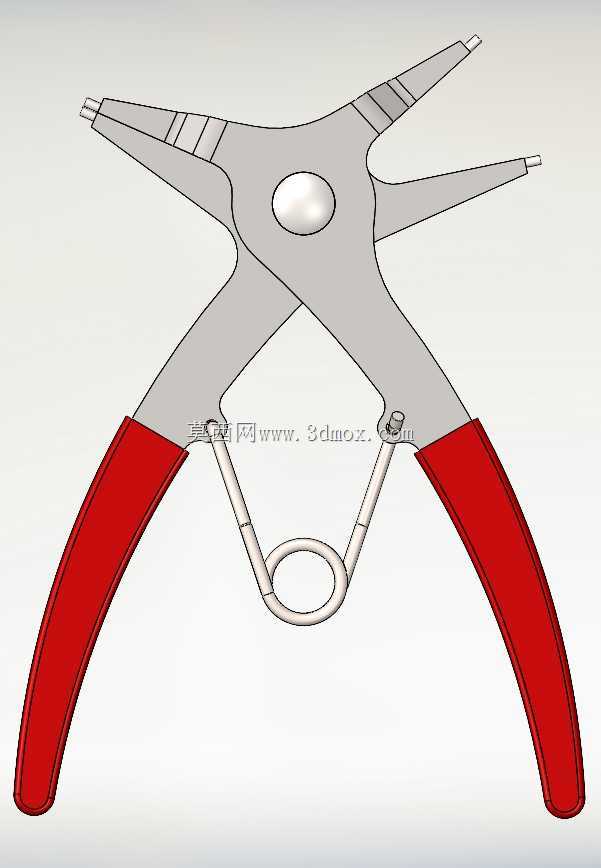

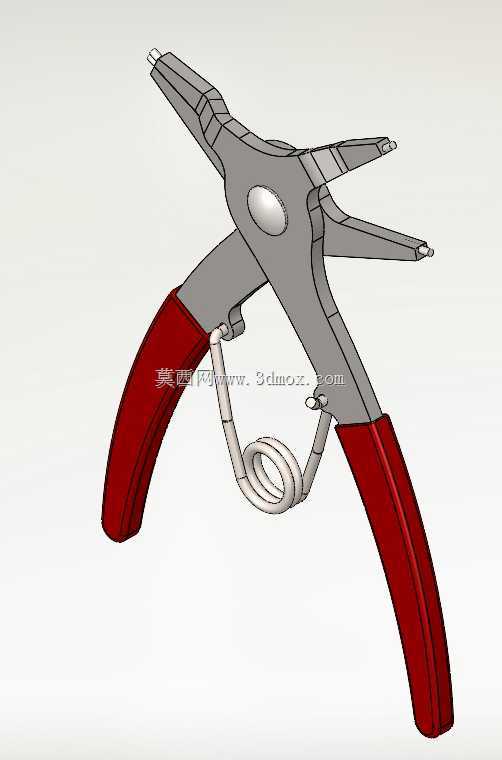

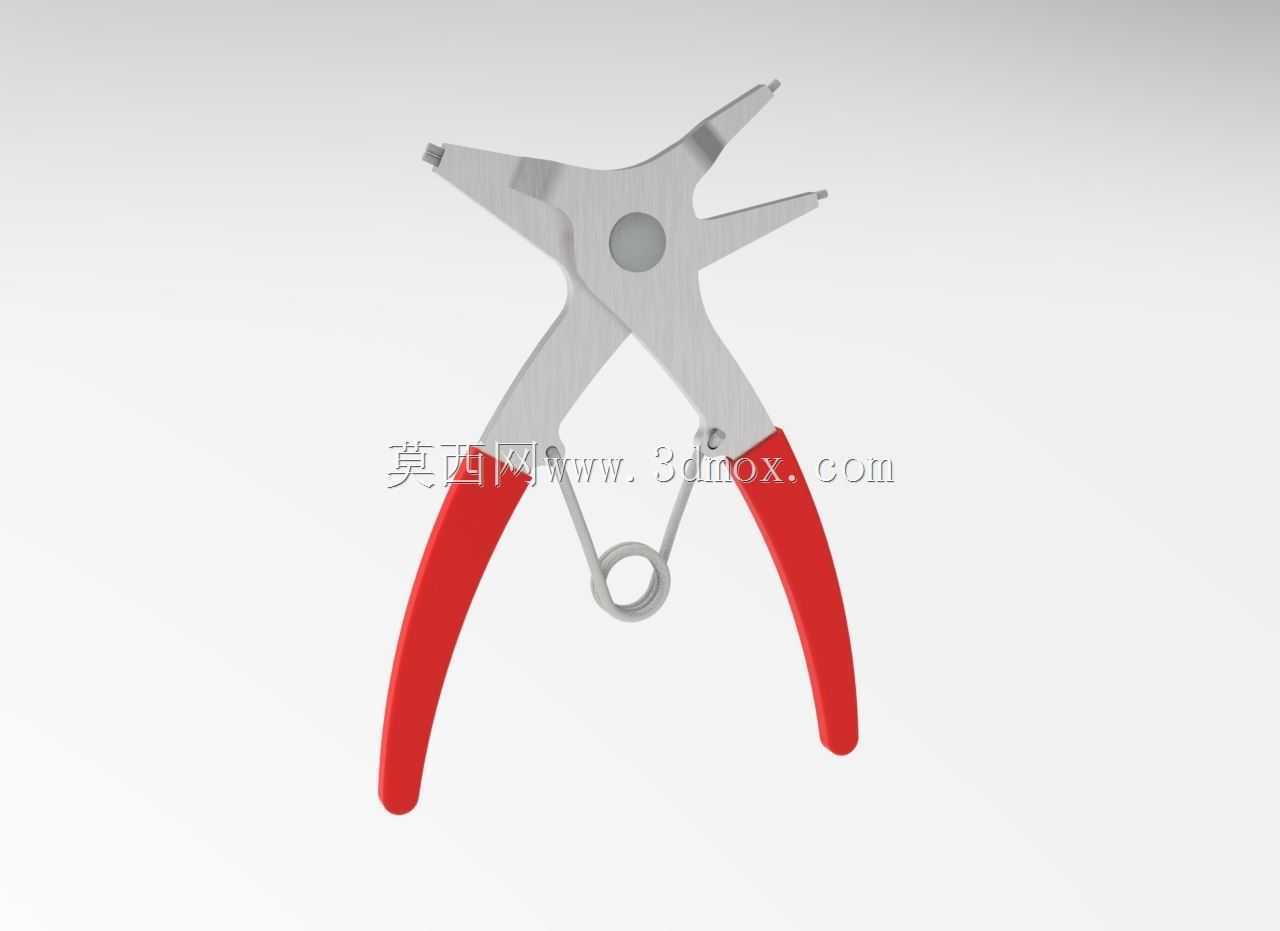

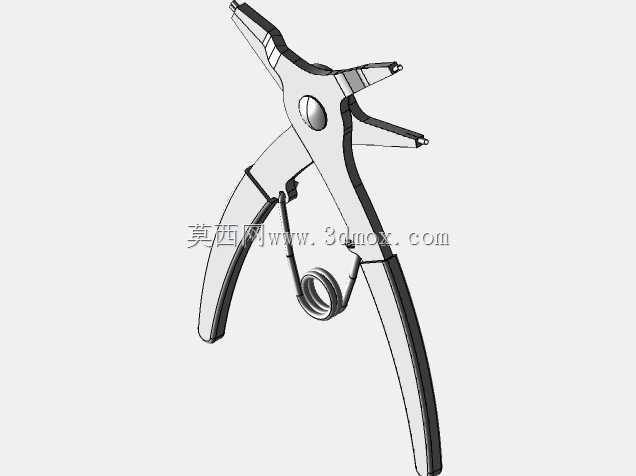

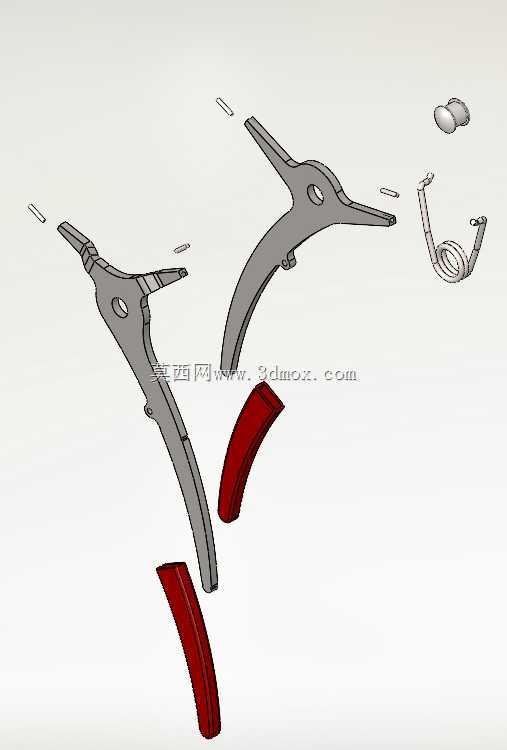

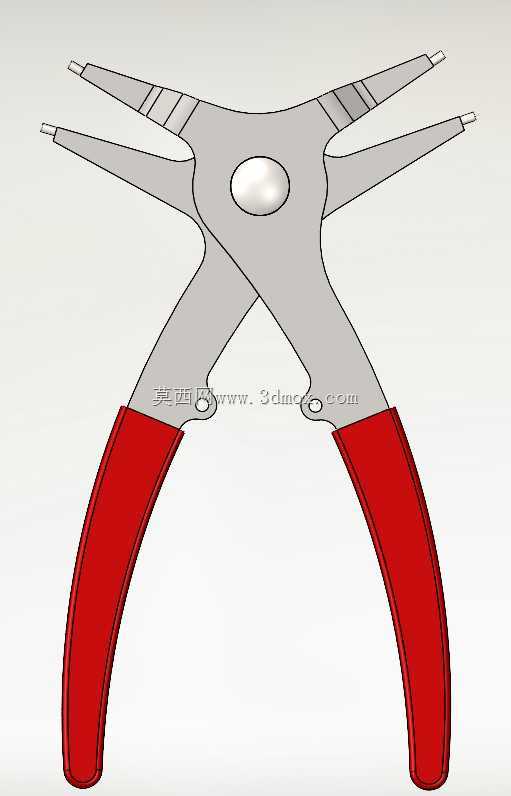

　　从功能特性来看，钳头的工作端做了差异化的尖端设计，两个钳臂的工作头分别适配轴用挡圈和孔用挡圈的拆卸需求，不需要像普通卡簧钳那样更换钳头，作业时可以直接根据挡圈的安装类型调整握持角度，钳头尖端的直径做了分级适配，能覆盖常见的1mm到5mm直径的挡圈拆装孔，尖端做了圆角过渡处理，插入挡圈孔的时候不会刮伤挡圈的安装基面，也不会因为应力集中造成钳头断裂。钳身的杠杆比经过反复调校，握把位置到钳头销轴的力臂比达到3.2:1，握力施加后钳头的张开力度可以轻松应对常规硬度的65Mn材质挡圈，拆卸过程中不需要额外施加撬力，只需要握紧手柄就能让挡圈平稳脱出安装槽，避免挡圈因为受力不均弹出造成安全隐患。设计思路上没有追求复杂的多功能集成，而是把核心的拆装可靠性放在第一位，两个钳臂采用对称式的冲压结构，材料选用常见的45号钢调质处理，表面做发黑防锈处理，不需要特殊的加工设备，线切割下料后经过钻孔、铣削钳头、热处理、打磨抛丸几个工序就能完成成型，握把位置套有红色的软质防滑护套，握持的时候贴合手掌轮廓，即使手上沾有机油或者清洗剂也不会打滑，复位扭簧安装在两个钳臂的销轴位置，松开手柄后钳臂会自动张开到初始开度，不需要手动掰开钳头，连续作业的时候可以减少多余的动作步骤，提升拆装效率。在设备维保、小批量装配以及日常机械拆装作业场景里，弹性挡圈的拆卸一直是容易被忽略但影响作业效率的环节——常规市售卡簧钳要么钳口开度适配范围窄，遇到非标准尺寸挡圈时容易滑脱，要么手柄握持力臂设计不合理，拆卸大规格挡圈时需要施加很大握力，长时间作业很容易造成手部疲劳，甚至因为钳口打滑划伤零件表面或者伤到操作人员。这款手动拆卸工具的设计，就是针对一线拆装作业里的这些实际痛点做的结构优化，没有采用复杂的联动机构，整体结构拆分后仅包含钳身主体、握把护套、复位扭簧、限位销几个核心部件，加工门槛低，普通机加工场景甚至个人DIY都能完成制作，实用性很强。

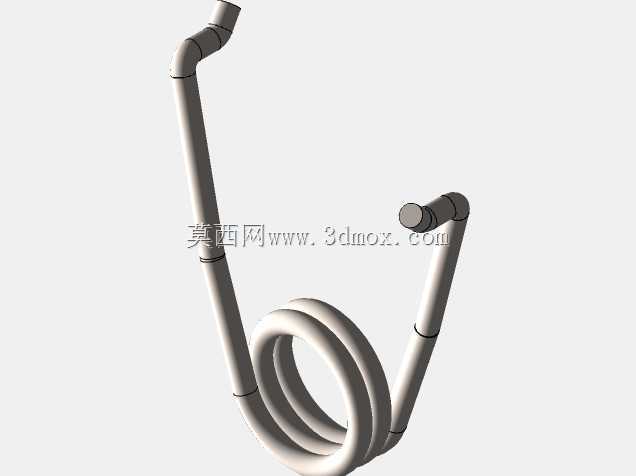

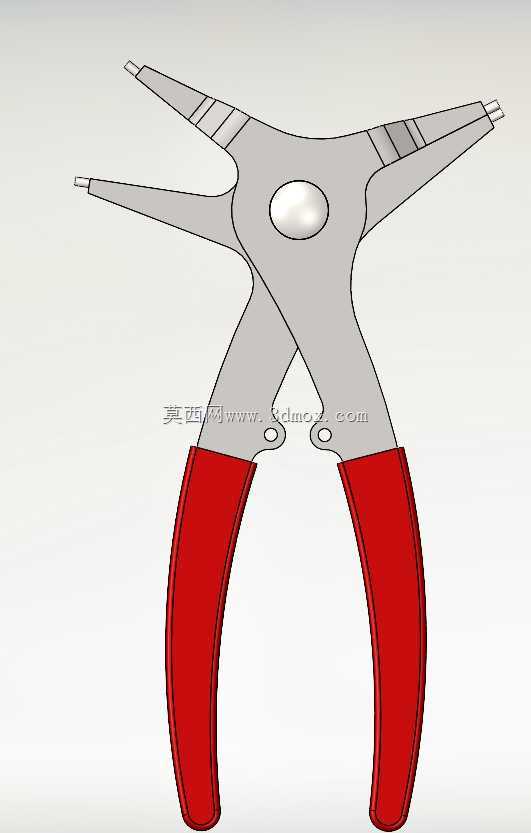

　　从安装边界和外形尺寸来看，整钳闭合状态下的总长度控制在180mm左右，钳头最大张开开度可以达到40mm，能覆盖直径10mm到65mm范围内的标准弹性挡圈拆装需求，钳身的最大厚度在8mm，作业时可以深入到深度不超过60mm的沉孔或者狭窄安装空间里，不会因为钳身过宽和周边零件发生干涉。销轴位置采用过盈配合加铆接固定，长期使用也不会出现销轴松旷导致钳头错位的问题，钳臂的内侧预留了0.5mm的间隙，开合过程中不会出现摩擦卡滞的情况，扭簧的预紧力调校在1.2N左右，既可以保证松开手柄后钳头自动复位，又不会因为预紧力过大造成正常握持时需要额外克服弹簧阻力。

　　实际使用场景里，这款工具不仅可以用于生产线上的产品装配，也适合设备维保人员外出检修时携带，因为整体结构没有易损的复杂部件，即使在户外没有配套工具的场景下，出现小故障也可以快速拆解维修，钳头的尖端如果出现磨损，只需要用角磨机简单打磨出原有角度就可以继续使用，维护成本极低。和市售的一体式卡簧钳相比，这款结构的钳臂受力点做了加强筋设计，在钳头和手柄连接的过渡位置增加了1.5mm的凸起加强结构，大力度握持的时候不会出现钳臂弯曲变形的问题，针对很多维修场景里遇到的挡圈因为长期锈蚀和安装槽粘连的情况，钳头的侧面做了薄刃设计，当挡圈和安装槽卡滞时，可以先用薄刃位置轻轻撬动挡圈侧面，让挡圈和安装槽之间产生间隙，再用尖端插入挡圈孔进行拆卸，不需要额外搭配一字螺丝刀辅助作业，减少了作业时需要携带的工具数量。

　　在装配类作业中，这款工具也可以反向用于挡圈的安装，只需要将钳头尖端插入挡圈孔后握紧手柄，将挡圈压缩到对应尺寸后放入安装槽，慢慢松开手柄就可以让挡圈平稳卡入槽位，安装过程中挡圈受力均匀，不会出现挡圈翘曲、安装不到位的问题，避免因为挡圈安装不当造成后续设备运行时挡圈脱落的故障。整体结构没有多余的装饰性设计，所有的结构特征都围绕拆装作业的实际需求设计，没有为了外观牺牲结构强度或者使用便利性，不管是小批量的工装制作还是个人DIY使用，都可以根据实际的作业需求调整钳身长度、钳头开度等参数，适配特殊规格的挡圈拆装需求，通用性和实用性都远高于常规的量产卡簧钳。
