增量式旋转轴角位移检测编码器结构

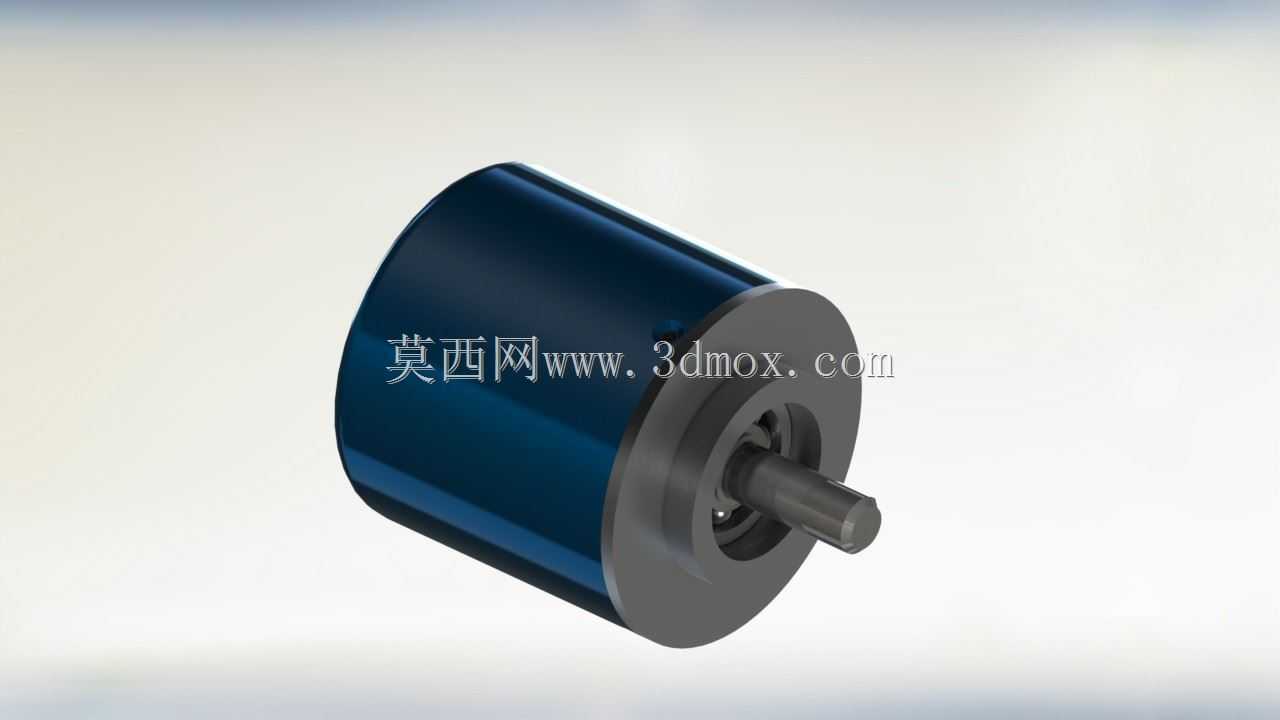

　　在数控进给轴位置闭环、伺服电机转速反馈、自动化生产线工位定位、起重设备行程校验这类工业场景里，旋转轴编码器是决定系统控制精度的核心传感部件，不同于接触式行程开关的点位检测逻辑，这类器件可以持续输出轴系的角位移、转速、转向对应的脉冲信号，给上位控制系统提供连续的位置参考，避免开环控制下的累计误差。从结构设计逻辑来看，这款轴编码器采用实心轴直连安装的结构形式，主体外壳为圆柱型封闭腔体，外壳侧壁做了哑光黑色的表面处理，一方面可以减少工业现场强光照射对内部光电接收元件的杂光干扰，另一方面金属壳体的接地设计可以屏蔽车间内变频器、伺服驱动器产生的电磁辐射，避免输出信号出现误脉冲。

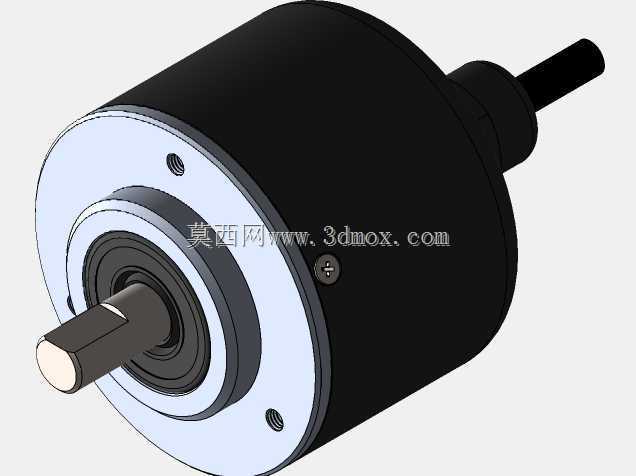

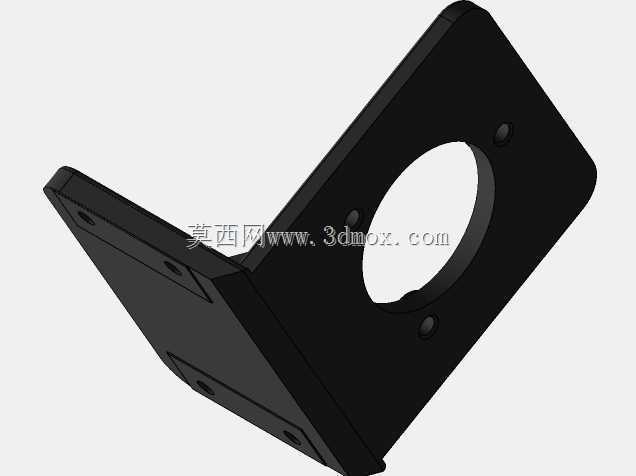

　　前端法兰盘采用亮面金属加工面，法兰上均匀分布三个安装螺纹孔，安装时可以通过这三个孔将编码器固定在设备端的安装支架上，法兰端面与安装基准面的贴合度直接影响轴系的同轴度，建模时特意保留了法兰面的平面度公差参考，安装孔的位置度按照IT7级精度设置，保证不同批次产品的安装互换性。输出轴采用台阶式实心轴设计，轴端做了平面倒角处理，方便与被测轴系通过联轴器对接，轴伸长度控制在合理范围，既保证联轴器的夹持长度足够传递扭矩，又避免轴伸过长带来的径向跳动影响检测精度，轴根部设置了双道轴承支撑结构，建模时还原了轴承的安装位与密封挡圈结构，可以承受一定的径向负载，适配现场存在轻微轴系不对中的安装工况。

　　出线端采用侧出式电缆接头结构，接头位置做了防水密封台阶，适配工业现场的油污、切削液飞溅环境，避免液体渗入腔体内部损坏光电码盘与处理电路。内部结构的建模逻辑完全按照实际光电编码器的装配层级搭建，从轴端的轴承定位、码盘安装座、光电发射与接收板的固定位，到后端的信号处理电路安装槽，每一处装配间隙都参考实际产品的公差要求设置，码盘与光电头的工作间隙控制在0.1-0.2mm区间，既避免转动过程中码盘与光电头刮擦，又保证光信号的接收强度足够。在安装边界设计上，这款编码器的主体外径适配常规50规格的安装尺寸，整体长度从法兰端面到尾部出线端的距离控制在紧凑范围内，不会在设备端占用过多安装空间，适合安装空间局促的小型自动化设备、紧凑型伺服机构。

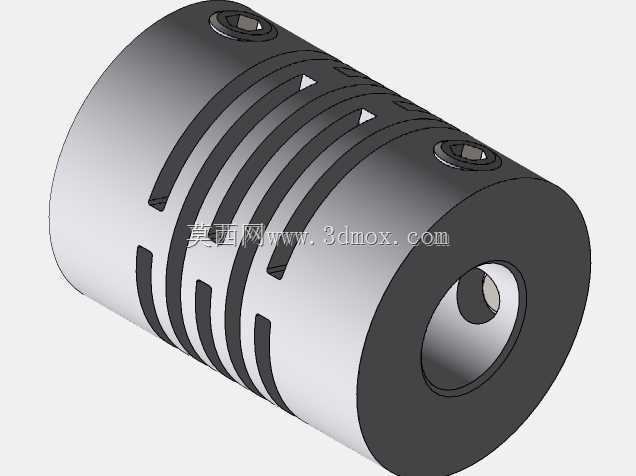

　　实际选型使用时，这款编码器可以通过弹性联轴器与被测轴连接，能够抵消一定的轴向窜动与径向偏心，避免硬连接带来的轴系负载损坏编码器轴承，输出的脉冲信号可以直接接入PLC、运动控制器的高速计数端口，无需额外的信号转换模块。建模过程中特意还原了外壳上的零点标记螺丝位，这个位置对应编码器的零位脉冲输出点，现场安装调试时可以通过这个标记快速对齐设备的机械原点，减少调试时的原点校准时间。外壳的壁厚按照压铸铝壳体的常规加工厚度设置，既保证壳体的结构强度，在工业现场的振动环境下不会产生形变，又控制整体重量，不会给安装支架带来额外的负载。前端轴封采用双唇口密封结构，建模时保留了密封槽的尺寸，能够阻挡粉尘、切削液从轴伸位置进入腔体内部，适配机加工车间、焊接车间这类多粉尘、多油污的恶劣工况。
