立式管道式流量计量装置结构设计

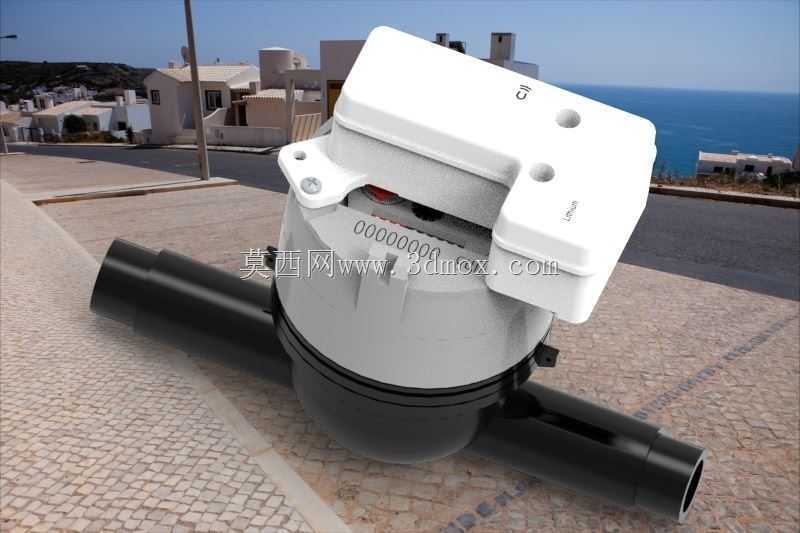

　　这款立式管道计量装置的结构设计，核心适配民用供水、分户流体计量的落地场景，在城镇老旧管网改造、新建住宅分户计量、商用支路流体核算的工况中，这类结构的安装适配性优势十分突出。不同于传统水平安装的计量表具需要预留水平直管段的安装要求，这款立式结构将计量核心模块与上置的电子读数、信号传输模块做了垂直堆叠布局，能直接适配竖向走管的管道布设场景，在管井空间局促、水平布管空间不足的安装点位，不需要额外加装转弯接头调整管道走向，就能直接完成串接安装，大幅降低现场施工的改管成本。

　　从结构功能划分来看，下部的通流筒体采用等径直通结构，两端的插接接口尺寸匹配常规民用供水管道的通用外径，安装时直接与管道做热熔或卡套连接即可，通流腔内部的计量叶轮组件做了低阻流优化，流体通过时的压损控制在极低区间，不会对管网末端的出水压力造成明显影响。中部的计量传动仓做了动密封隔离设计，将通流的湿区与上部的电子计数模块干区完全分隔，避免长期使用过程中流体渗入电子仓造成电路故障，密封结构采用多重径向密封圈配合端面压紧的结构，能承受常规供水管网的静压冲击，不会出现渗漏问题。

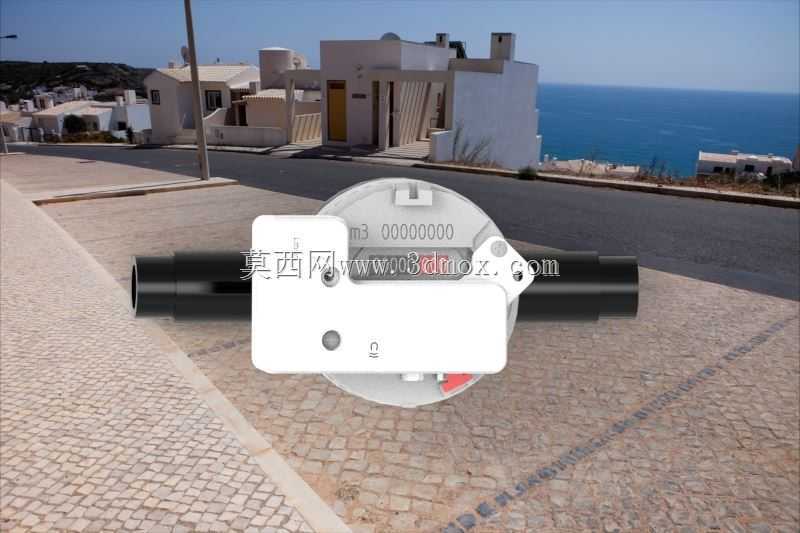

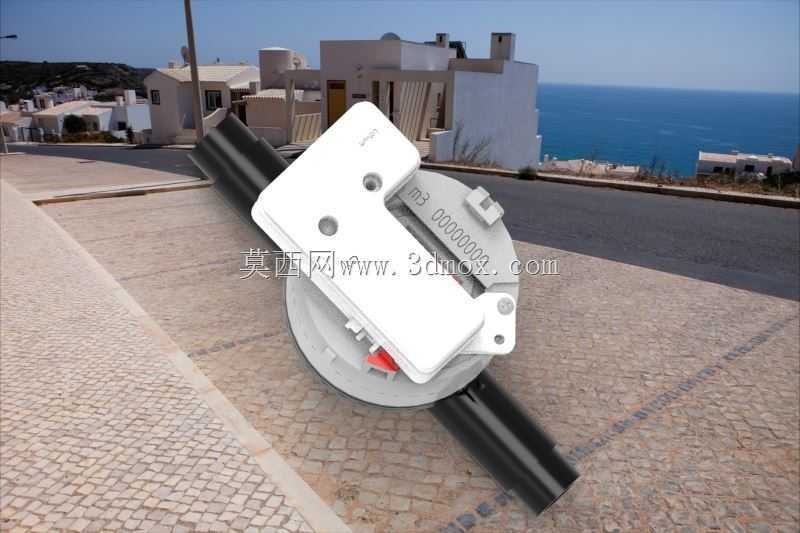

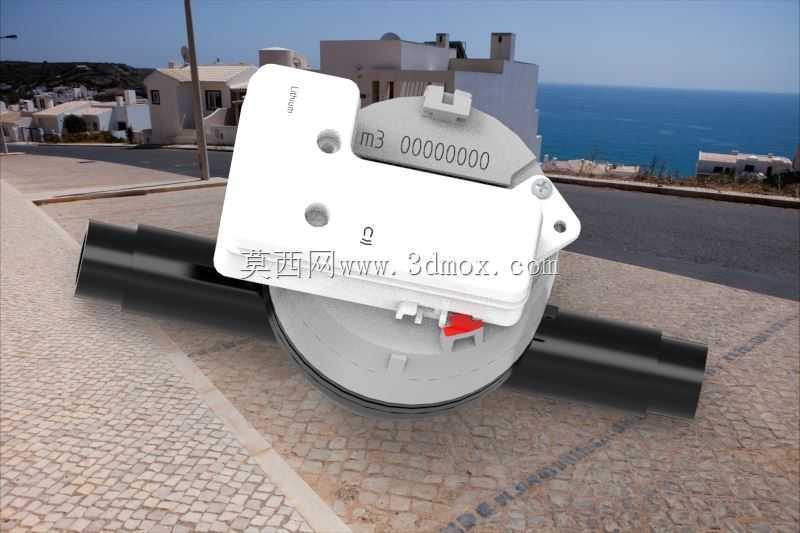

　　上部的电子模块仓做了阶梯式的造型优化，靠前的凸起区域预留了数显窗口的安装位，靠后的平整区域预留了信号天线、接线端子的布设空间，模块仓与下部主体的连接采用卡扣加螺丝的双重固定方式，后期维护更换电子模块时不需要拆解下部的管道连接部分，直接松开固定螺丝就能取下上盖完成模块更换，大幅降低后期运维的操作难度。从安装边界尺寸来看，筒体的通流直径覆盖常规民用15mm、20mm、25mm的常用管道规格，整体竖向安装高度控制在合理区间，安装时不需要在管道周边预留过大的操作空间，两侧管道只要保持同轴度偏差在允许范围内，就能顺利完成对接。

　　上盖的固定孔位做了沉台设计，固定螺丝锁紧后不会突出上盖表面，避免积灰积水造成螺丝锈蚀，同时上盖表面的标识区域做了微凹的激光雕刻位，长期使用不会出现标识磨损脱落的问题。在结构设计的细节考量上，通流筒体的下部做了加厚的受力承托结构，在管道存在轻微沉降错位时，加厚区域能承受一定的径向弯矩，不会出现筒体开裂的问题；两端的接口处做了定位止口，安装时能快速对齐管道插入深度，避免出现插入不到位造成的渗漏隐患。电子仓内部预留了足够的电池安装空间，能适配长寿命锂电池的安装需求，不需要频繁拆开设备更换供电单元，同时仓内的电路板安装位做了定位柱设计，装配时电路板能直接卡入定位柱完成固定，不需要额外打胶固定，提升装配效率的同时也方便后期拆解检修。这类立式结构的计量装置，在实际应用中还能拓展适配不同的流体计量场景，通过调整内部计量组件的材质耐受度，就能适配供暖热水、中性工业流体的计量需求，结构的通用化程度较高，不需要大幅改动主体外壳结构就能完成不同工况的适配改型。在建模过程中，各部件的配合公差都按照民用仪表的装配精度做了预留，密封槽的尺寸、卡扣的变形量、螺丝柱的壁厚都经过结构强度校核，能满足注塑量产的工艺要求，不会出现壁厚不均造成的注塑缩痕、卡扣强度不足造成的装配松脱问题。
