球面渐变蜂窝纹理结构设计方案

项目分类:变压器 发布时间:2024-12-29 ID:873995
  • 球面渐变蜂窝纹理结构设计方案
  • 球面渐变蜂窝纹理结构设计方案
  • 球面渐变蜂窝纹理结构设计方案
  • 球面渐变蜂窝纹理结构设计方案

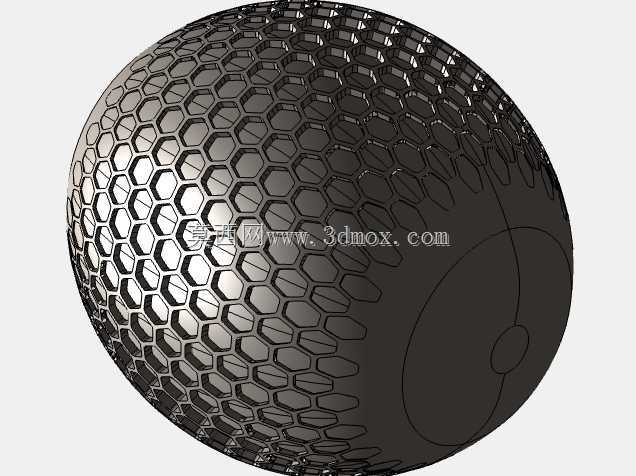

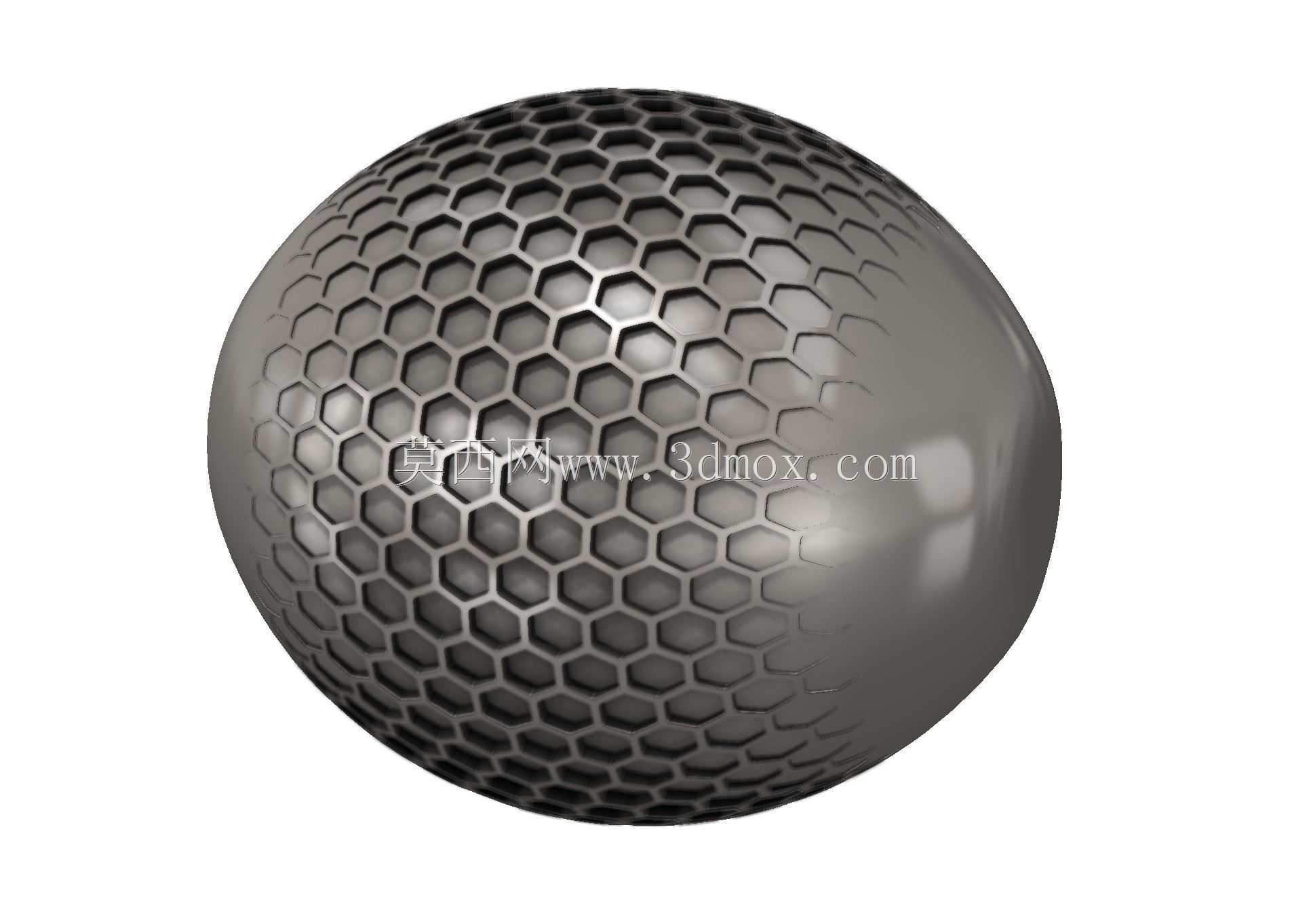

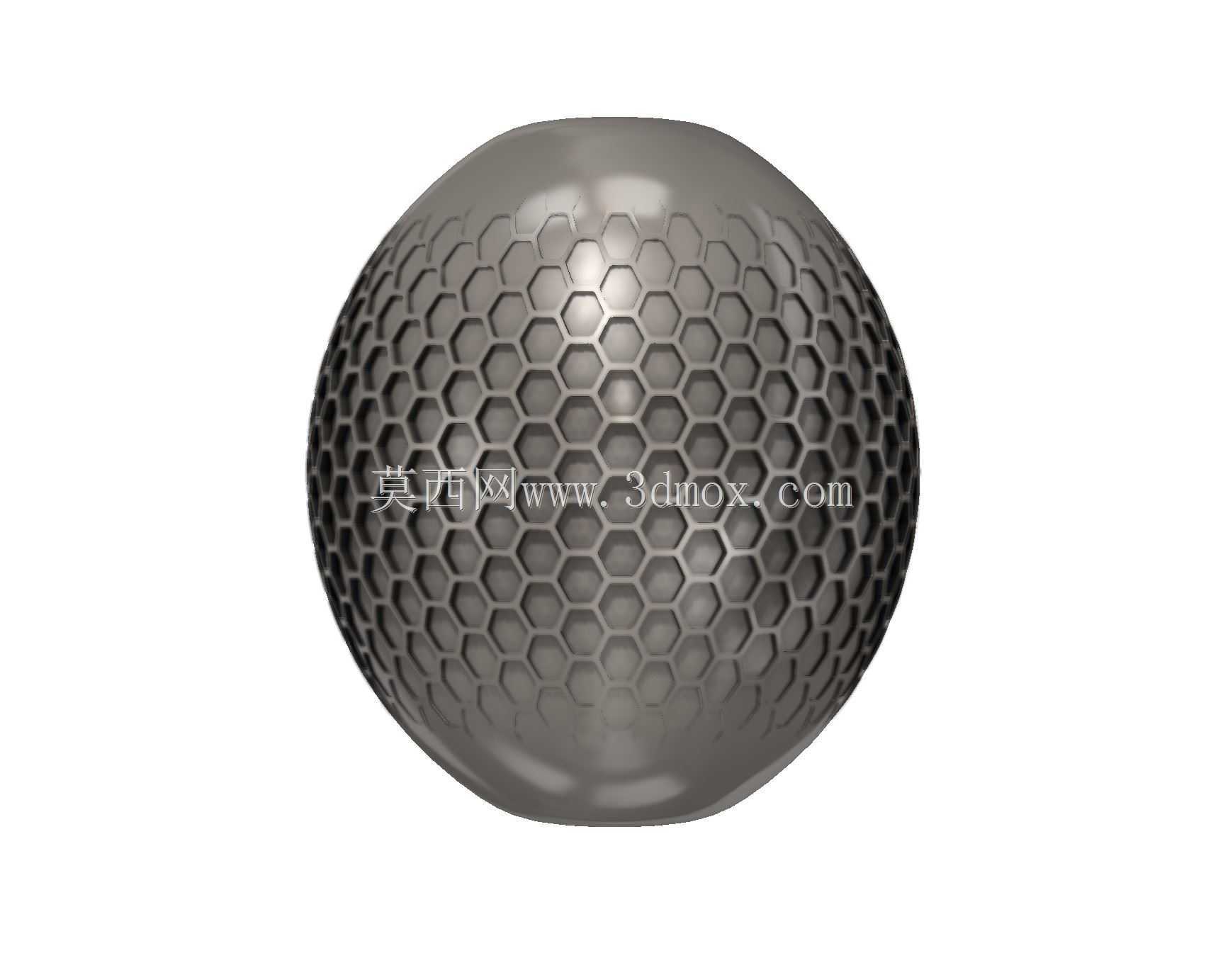

  这类带渐变蜂窝纹理的球面结构,在工业场景中可覆盖多类实际使用需求,最常见的应用方向是特种变压器配套的散热外罩构件,也可拓展至流体整流部件、声学阻尼构件、防滑操作握套包覆层等场景。从实际使用层面看,均匀排布的蜂窝结构本身具备优异的比强度,同等耗材下抗冲击、抗形变能力远高于光滑球面结构,而淡入淡出的渐变排布设计,并非单纯为了视觉效果,更多是匹配不同区域的受力、散热、透流需求:在结构受力集中的球面极点区域,蜂窝单元尺寸更小、排布更致密,可提升局部抗挤压能力;在球面赤道区域,蜂窝单元尺寸逐步放大、深度逐步变浅,可降低整体重量,同时提升流体穿过时的整流效果,减少紊流带来的振动与噪音。

  设计过程中需要先完成基础球面的曲率拆分,不能直接在整球面上做阵列特征,否则会出现单元变形、纹理错位的问题。首先要根据球面的曲率变化划分三个渐变区段:极点致密区、过渡渐变区、赤道疏朗区,每个区段单独提取曲面片体,在片体上绘制基准蜂窝单元轮廓,单元采用正六边形结构,保证相邻单元共用侧壁,减少冗余耗材。渐变控制通过参数化关联实现,将蜂窝单元的内切圆直径、凹陷深度与对应位置的球面曲率半径做线性关联,曲率越大的位置单元尺寸越小、凹陷深度越深,曲率越小的位置单元尺寸越大、凹陷深度越浅,保证整个纹理过渡无突兀台阶,相邻单元的侧壁衔接顺滑,无锐角、无薄壁断层。

  外形尺寸层面,基础球面可根据实际安装需求调整直径,常规适配小型配电变压器散热外罩的球面直径在120mm-200mm区间,蜂窝单元的最小内切圆直径控制在3mm,最大内切圆直径控制在8mm,单元凹陷深度从极点位置的2.5mm线性过渡到赤道位置的0.5mm,所有蜂窝侧壁的壁厚保持均匀1.2mm,既满足注塑、钣金冲压或者3D打印的工艺要求,也避免壁厚不均带来的应力集中问题。安装边界设计上,球面底部预留一圈宽度8mm的平整安装法兰边,法兰边上均匀布置4个M4安装孔,孔位中心距球面底部端面的高度为5mm,可直接通过螺栓固定在变压器壳体的对应安装位上,不需要额外设计转接支架,安装后球面突出壳体表面的高度为球面半径加法兰厚度,整体突出量控制在65mm以内,不会超出常规户外变压器的安全防护距离要求。

  从功能特性上看,这种渐变蜂窝结构相比光滑球面,散热面积可提升47%左右,空气流过球面时,蜂窝单元内部会形成微小的涡流滞止区,既可以带走更多热量,也能降低雨水、灰尘在表面积聚的概率,蜂窝的六边形结构本身具备各向同性的力学性能,受到外力冲击时,冲击力会沿着蜂窝侧壁向周围分散,不会出现局部凹陷破裂的问题。设计过程中需要注意曲面缝合的公差控制,所有蜂窝单元与基础球面的缝合公差控制在0.02mm以内,避免出现缝隙、重叠面等建模错误,后续做工程图导出或者仿真分析时不会出现几何错误。另外在渐变过渡区域,需要单独检查每个蜂窝单元的变形量,保证单元的最小壁厚不小于1mm,避免加工时出现破孔、薄壁填充不足的问题。如果用于户外场景,还可以在蜂窝单元的底部预留直径0.8mm的泄水小孔,避免单元内部积水积灰,提升长期使用的可靠性。
