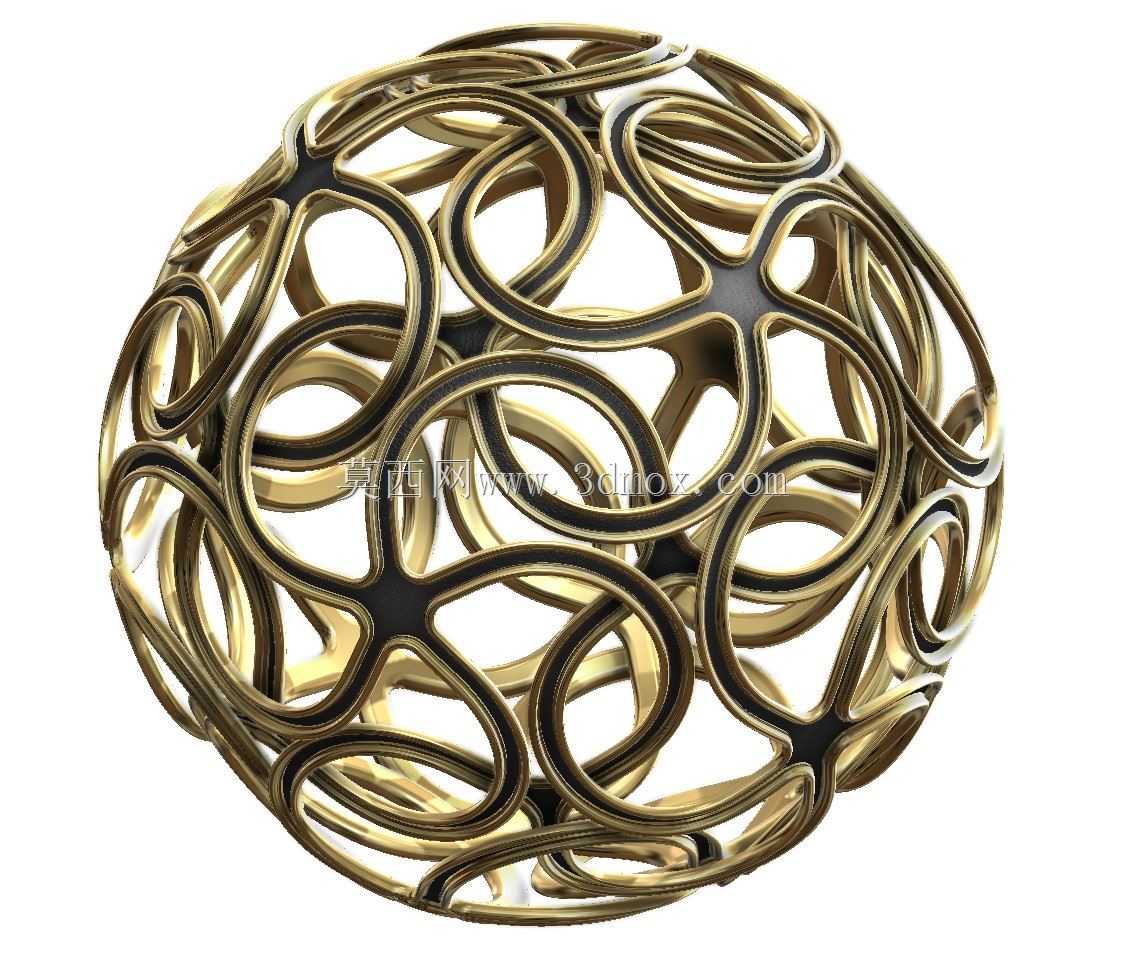

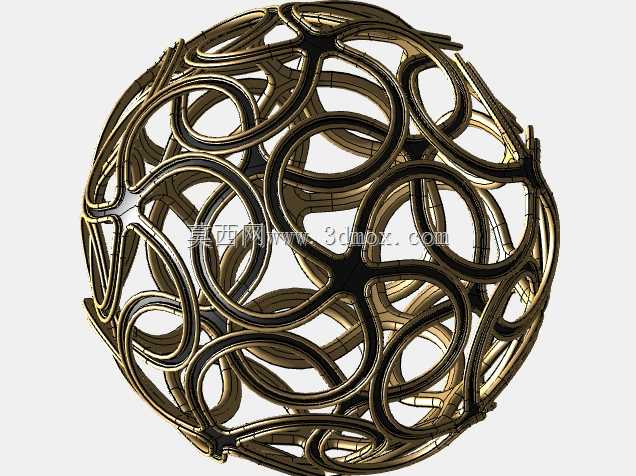

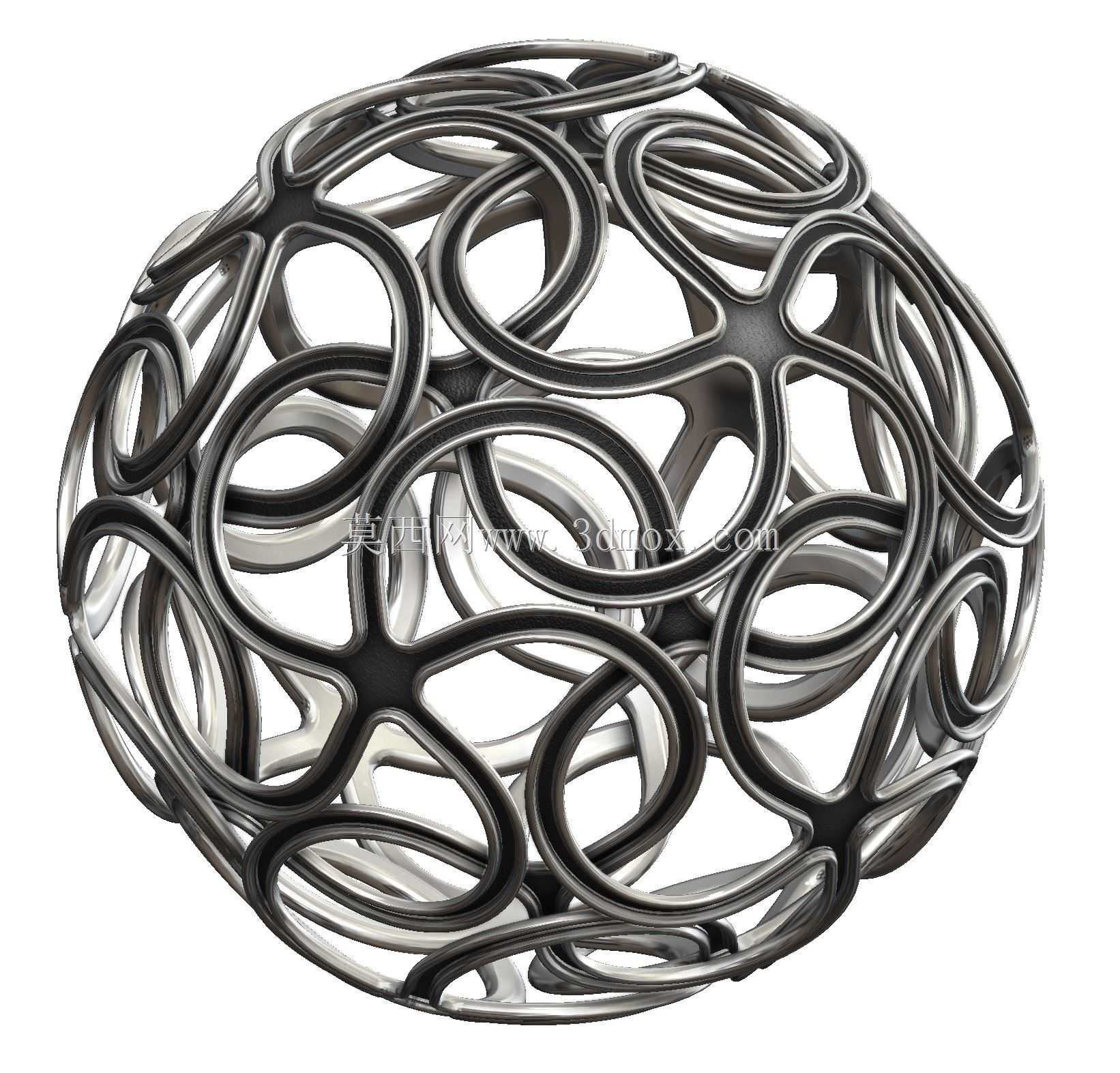

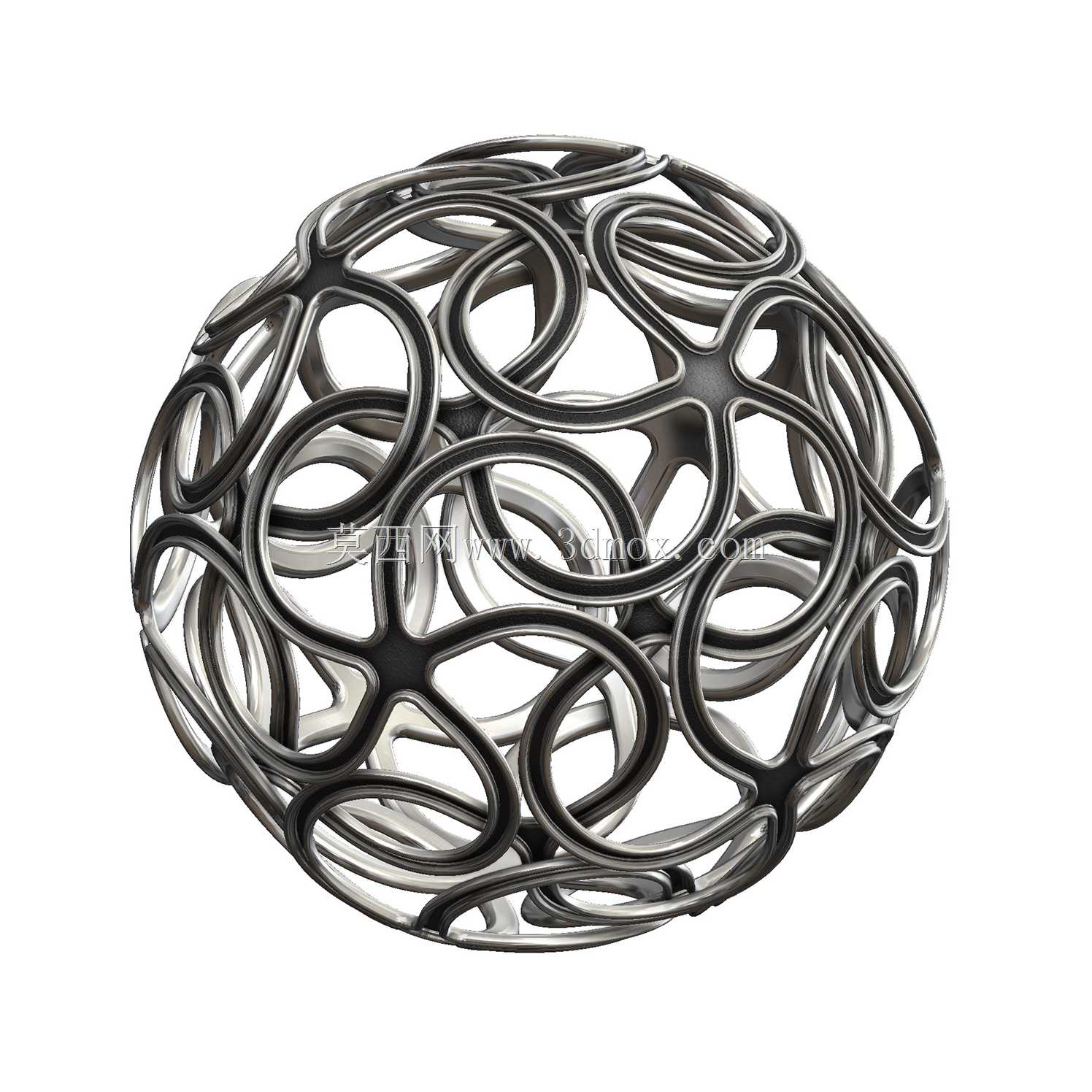

镂空环形交织球形曲面结构设计

　　这类镂空交织的球形曲面结构，在流体控制类阀门的内置整流构件、阀笼匀流组件设计中有着明确的应用场景，不少工况下的调节阀、减压阀内部，都会采用类似的球面镂空结构来实现流体的均匀分流，降低介质通过阀腔时的紊流噪声，同时兼顾结构减重与过流面积的平衡。从结构功能来看，该构型采用连续环形肋条沿球面均匀阵列排布，所有肋条的截面保持一致的圆弧过渡，没有尖锐的棱角，既可以避免介质流经时产生局部应力集中，也能减少流体在结构表面的挂滞与冲蚀，对于含微小颗粒的工况介质，顺滑的曲面过渡还能降低颗粒对构件的磨损速率，延长阀内件的使用寿命。

　　设计这类结构时，首先要确定基础球面的曲率半径，根据实际安装的阀腔内径预留单边1.5-2mm的装配间隙，避免构件装入阀腔后出现卡滞，同时要保证整个球形结构的外圆同轴度控制在0.1mm以内，防止装配后出现偏磨影响密封性能。肋条的宽度与厚度需要根据实际工况的压力等级核算，常规PN16压力等级下，肋条厚度取3-4mm即可满足结构强度要求，相邻肋条之间的镂空区域要保证过流面积总和不低于阀座通流面积的1.2倍，避免产生额外的流阻影响阀门的流通能力。

　　建模过程中需要先构建基础球面，提取球面的经纬向参数线作为肋条的路径参考，通过单条环形肋条的曲面扫掠，再采用球面阵列的方式完成整体排布，阵列过程中要注意相邻肋条交接位置的圆角过渡处理，所有交接处都要做R2以上的圆角融合，避免出现壁厚突变导致的注塑或铸造缺陷，如果是采用金属3D打印加工该构件，还要注意肋条的排布角度尽量减少悬空结构，降低打印过程中的支撑添加量，提升成型后的表面质量。从安装边界来看，这类球形构件通常是卡装在阀腔内部的定位台阶上，上下两端需要设置定位止口，止口的配合公差取H7/h6即可，既保证装配的便利性，也能避免工作过程中构件受流体冲击产生位移。

　　结构的镂空率控制在65%左右是比较均衡的数值，既可以保证足够的结构刚度，承受介质高速冲击下的形变，也能满足匀流的效果，让介质通过该构件后形成稳定的层流状态，减少对下游阀座、阀芯的冲蚀。另外这类结构如果用于卫生级阀门场景，所有表面都要做抛光处理，粗糙度达到Ra0.8以下，避免介质残留滋生细菌，肋条的交接位置不能有清洁死角，所有过渡圆角要连续顺滑，满足CIP清洗的要求。在做结构强度校核时，要重点关注肋条交接位置的应力分布，在1.5倍额定工作压力下，最大应力不能超过材料屈服强度的60%，保证长期工作下不会出现塑性变形。如果是用于低温工况的阀门，还要考虑材料低温收缩带来的尺寸变化，装配间隙要根据材料的线膨胀系数做适当调整，避免低温下构件收缩卡滞在阀腔内部。这类球面镂空结构相比传统的直孔式阀笼，匀流效果提升30%以上，同时重量比同尺寸的实体钻孔阀笼降低40%左右，不管是加工成本还是安装便利性都有明显优势，在不少高精度流量控制的阀门场景中已经逐步替代传统的匀流构件。
