带注油嘴立式带座轴承三维结构设计

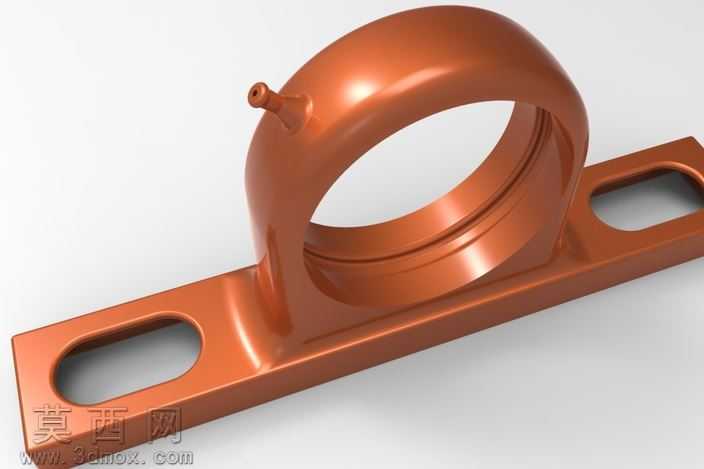

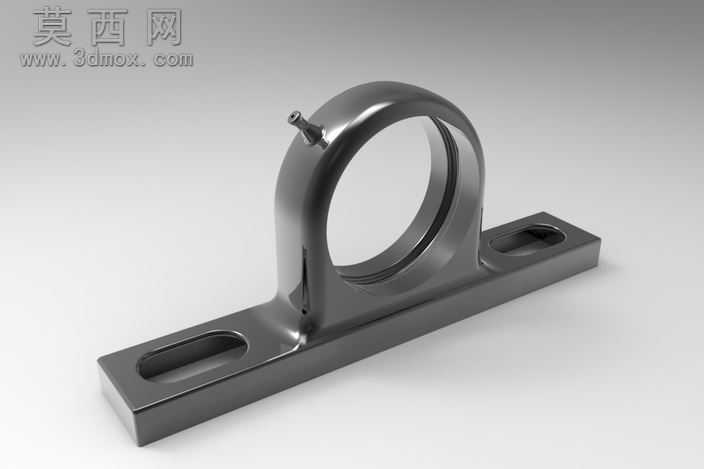

本作品为立式带注油结构的轴承座三维建模作品，建模阶段采用参数化设计思路完成全结构搭建，首先以轴承安装内孔为核心基准，确定环形轴承容纳腔的内径、深度与同轴度公差基准，保证后续与标准轴承外圈的装配适配性。底座部分采用双侧长圆孔安装结构设计，建模时对长圆孔的两端圆弧与直边做相切约束，预留安装位置调节余量，可适配不同孔距的安装基面，同时对底座与环形支撑腔的过渡位置做渐变圆角处理，避免应力集中问题，提升结构整体的力学承载性能。在环形腔体的外侧顶部，设计了一体式注油嘴结构，建模时精准还原注油嘴的细小通油孔、端部卡扣结构，保证注油通道与轴承腔内部连通，可实现运行过程中的在线润滑补给，无需拆解轴承即可完成润滑维护。材质与渲染阶段，整体模型赋予金属材质，通过调整材质的粗糙度、金属度参数还原铸钢件经表面氧化处理后的暖棕金属质感，添加环境反射贴图模拟金属表面的柔和高光效果，对安装孔内壁、注油嘴端部等机加工位置单独调整材质参数，区分加工面与非加工面的质感差异，渲染时采用三点布光方案，主光源从斜上方投射突出模型的曲面轮廓，辅助光源补亮底座暗部结构，轮廓光勾勒环形腔体的边缘形态，清晰展现各部分的结构细节。结构设计上充分考虑实际使用需求，环形腔体的壁厚经过受力校核，可承受径向与轴向的复合载荷，底座的厚度满足安装锁紧时的强度要求，注油嘴的伸出角度经过优化，方便日常维护时的注油操作，整体模型无破面、无重叠几何，各特征之间的拓扑关系清晰，可直接用于装配验证、工程图导出以及3D打印样件制作，完整还原了该类轴承支撑部件的全部结构细节与设计考量。
