对称式双夹臂锁紧定位工装结构设计

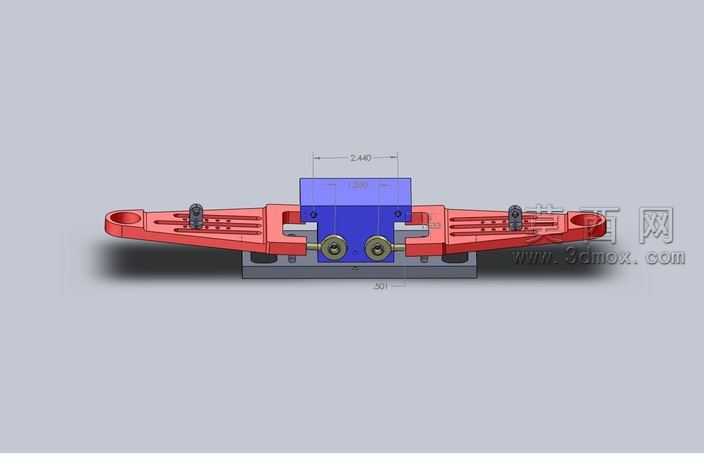

本作品为一款对称式双夹臂锁紧定位工装，采用三维建模软件完成全参数化设计，整体结构以中心基准面为对称轴对称布局，建模过程中严格遵循机械装配的公差配合要求，对每一处连接结构都做了干涉检查，确保各部件装配后无运动冲突。模型渲染阶段采用哑光金属材质模拟主体夹臂的钢制加工件质感，中部蓝色定位块采用工程塑料材质表现，底座部分做了氧化发黑的金属质感处理，通过光影渲染突出各部件的结构层次与装配关系，清晰展现工装的整体外观与细节特征。从结构设计来看，工装主体包含左右两组对称的长条形夹臂，夹臂表面开设多组减重槽与安装孔位，既保证结构刚性又降低整体重量；中部设置蓝色定位基座，基座上标注有2.440的关键尺寸，用于对应待装配件的定位基准，基座下方配置两组带滚花的锁紧旋钮，通过螺纹传动实现夹臂的相向夹紧与反向松开动作，夹臂与底座之间设置滑动导向结构，保证夹臂运动过程中的直线度与稳定性，夹臂上端设置压紧螺钉，用于待定位工件的竖向压紧固定，底座部分开设安装槽，可将整个工装固定在工作台面使用。设计思路上，该工装针对需要双侧同步夹紧定位的加工场景开发，对称式结构能够保证夹紧力均匀分布，避免工件装夹过程中出现偏移，旋钮式锁紧结构无需额外工具即可完成快速装夹操作，提升装夹效率，夹臂上的多组安装孔位可适配不同尺寸的工件装夹需求，具备一定的通用性，建模过程中对所有活动部件都做了运动仿真验证，确认锁紧行程满足设计要求，各连接部位的强度通过结构受力分析校核，能够满足常规机加工装夹的受力需求，整体结构紧凑，操作便捷，可直接用于机加工工位的工件定位装夹使用。
