钢管桁架式越野卡丁车车架结构设计

　　该管架式越野卡丁车的结构设计，核心围绕非铺装路面的休闲竞技场景展开，区别于场地竞速卡丁车的低重心铺装路面适配逻辑，这套结构从一开始就针对砂石、泥泞、起伏落差较大的野外非道路工况做了针对性的结构强化。从实际使用场景来看，这类车辆主要应用于户外越野休闲体验、小型场地越野赛事、户外营地游乐配套等场景，不需要满足道路机动车辆的上路法规要求，但对结构抗冲击性、地形通过能力、驾驶防护性有明确的工程要求。

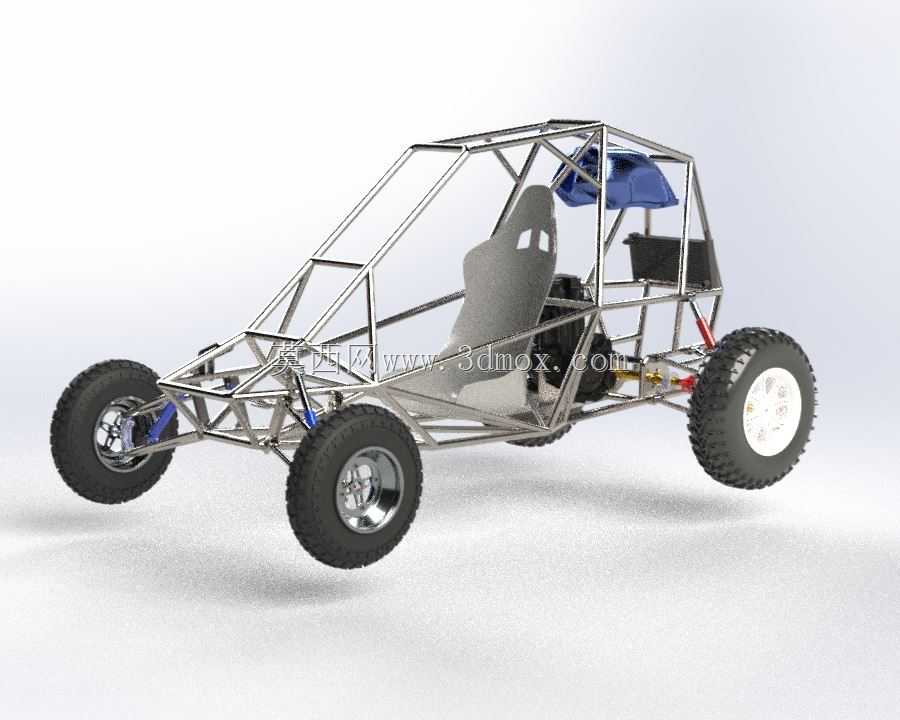

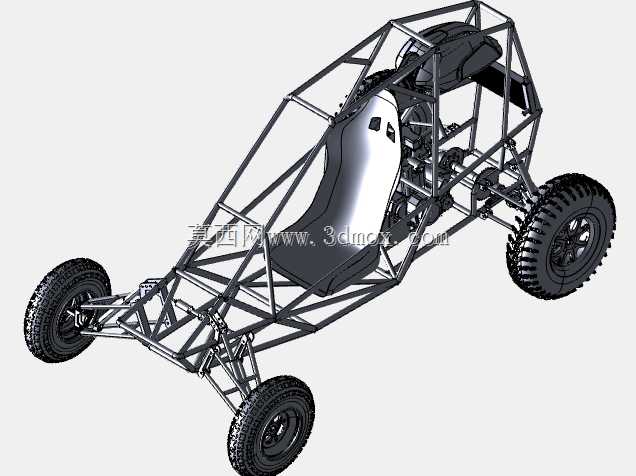

　　整体车架采用空间管桁架结构，所有承力杆件均采用圆形薄壁钢管拼接焊接而成，这种结构形式的优势在于可以在控制整体整备质量的前提下，获得极高的结构扭转刚度与抗冲击能力，相比冲压焊接的一体式车身车架，管桁架结构的杆件受力传递路径更清晰，在遭遇路面冲击、侧翻等极端工况时，冲击力可以沿着连续的管架结构快速分散到整个车架，避免局部应力集中导致的结构断裂。设计过程中，首先确定的是驾驶舱的核心边界尺寸：驾驶位的坐姿设定为半躺式竞速坐姿，座椅安装点的位置预留了四点式安全带的安装接口，座椅靠背的倾斜角度匹配越野驾驶时的重心支撑需求，避免大起伏路面下驾驶员身体移位影响操控。车架前部的防撞结构向前延伸出足够的溃缩空间，前悬安装点直接集成在前段桁架结构上，转向机构的安装支座焊接在前段车架的横向加强杆位置，保证转向受力时的结构刚性，避免转向虚位。

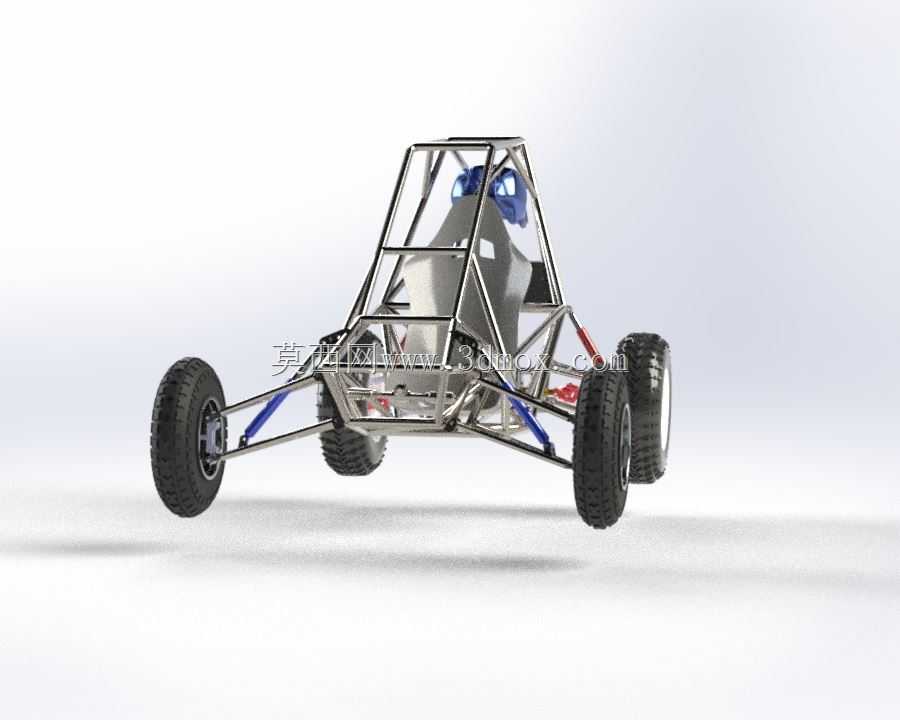

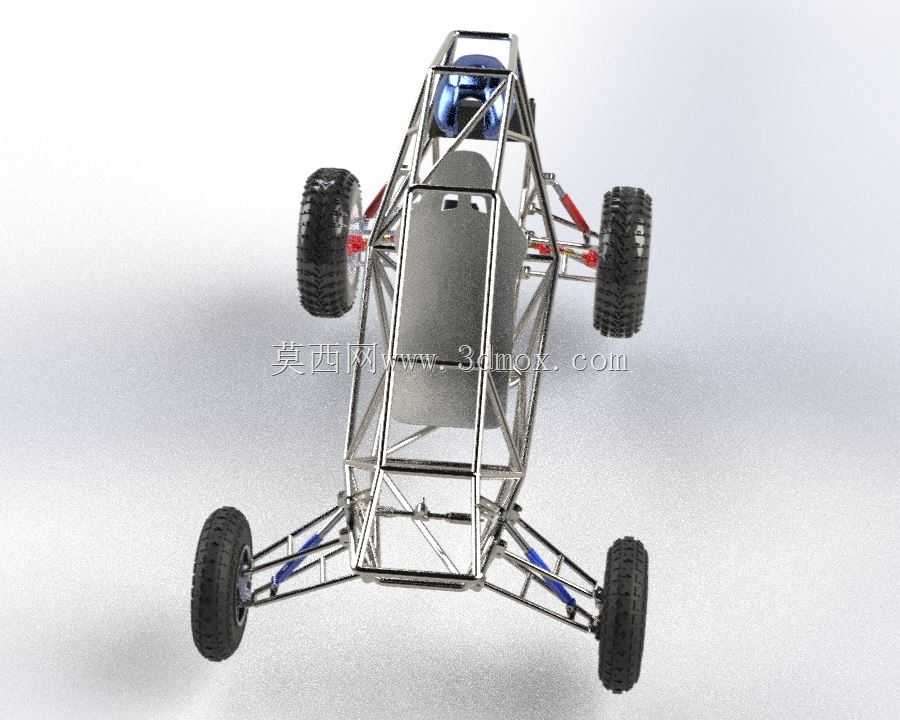

　　车架中部的乘员舱区域做了环绕式的防滚结构设计，顶部的横向管架与侧面的斜向支撑管形成完整的防滚笼结构，侧边防撞杆的位置刚好对应驾驶员的躯干侧面高度，在发生侧面碰撞或者侧翻时，能够给乘员留出足够的生存空间，不会因为结构变形侵入乘员舱。车架后部的动力安装区域预留了通用的动力总成安装点位，不管是采用小型内燃机组还是电驱动总成，都可以通过调整安装支架适配对应的安装孔位，后悬的安装支座与后部主承力梁直接焊接，配合长行程的悬架结构，可以满足大落差路面的车轮跳动需求。

　　从安装边界尺寸来看，整车的轮距设定兼顾了侧倾稳定性与狭窄路径的通过能力，轴距参数匹配短车身的转向半径需求，能够在狭小的野外场地内完成灵活转向。车架底部的离地间隙在满载状态下预留了足够的通过高度，避免起伏路面上凸起的石块磕碰车架底部结构，车架底部的横向连接杆件同时也可以作为底盘护板的安装基点，后期可以加装金属护板保护底部的转向、传动部件不受飞石撞击。

　　悬架安装点的位置设计经过了运动学校核，前轮的主销后倾、外倾参数都匹配越野工况的回正需求，在车轮大行程跳动时，轮距参数的变化量控制在合理范围内，避免轮胎异常磨损。制动系统的安装点位集成在转向节与后桥位置，预留了足够的安装空间适配液压盘式制动系统，保证越野工况下的制动可靠性。车架上的所有安装孔位都做了同轴度设计考虑，焊接工装定位时严格控制各个安装支座的位置公差，避免后期总装时出现部件干涉、安装错位的问题。

　　整车的管架排布避开了转向柱、换挡机构、踏板组的运动路径，驾驶舱内的踏板安装位置预留了足够的脚部操作空间，油门、制动踏板的间距符合人机工程要求，长时间驾驶也不容易出现操作疲劳。车架后部的燃油箱或者电池组安装位置做了低重心设计，尽可能将重量集中在车辆的重心附近，优化整车的重量分配比例，提升越野行驶时的操控稳定性。车架的焊接节点位置都做了斜向加强筋处理，避免应力集中导致的焊缝开裂，所有外露的管端都做了封堵处理，避免雨水、泥沙进入管腔内部造成锈蚀，延长车架的整体使用寿命。
