链式传动伺服驱动管材折弯设备结构

　　这款管材折弯设备的结构设计，主要面向中小管径金属管材的小批量折弯加工场景，常见于五金制品加工、小型管路预制、非标定制管件生产的车间工位，可替代传统手动杠杆式弯管设备，降低操作人员的劳动强度，同时提升折弯角度的一致性。区别于入门级弯管设备依赖杠杆摆臂、需要反复增减重置销轴来调整折弯角度的结构，该设计采用伺服电机配合大齿轮减速的传动方案，单次动作即可完成最高180度的管材折弯，和工业级数控折弯设备的折弯动作逻辑一致，不需要多次调整工装位置，单工位加工效率可提升40%以上。

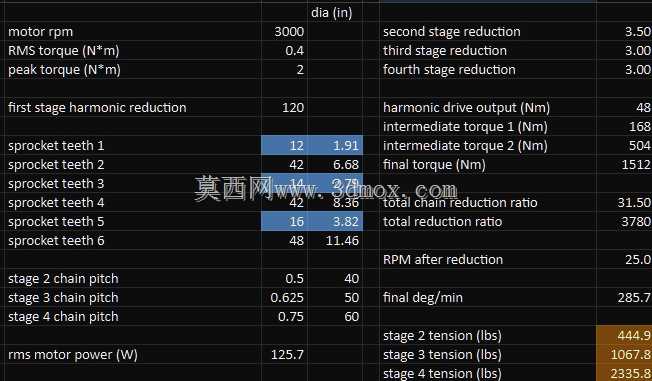

　　传动链的设计上，设备采用三级链条减速搭配电机端谐波减速的组合结构，总减速比设定为3780:1，最终输出轴的输出扭矩约为1500Nm，足够应对壁厚2mm以内的金属钢管、铜管的折弯载荷，不会出现折弯过程中动力不足、管材回弹超差的问题。整套传动结构全部布置在铝型材搭建的安装基座上，链轮的中心距、张紧结构都预留了调整余量，后期维护时不需要拆解整个折弯机头，仅需松开张紧轮固定螺栓即可完成链条张紧度调整，日常维保的操作门槛较低。

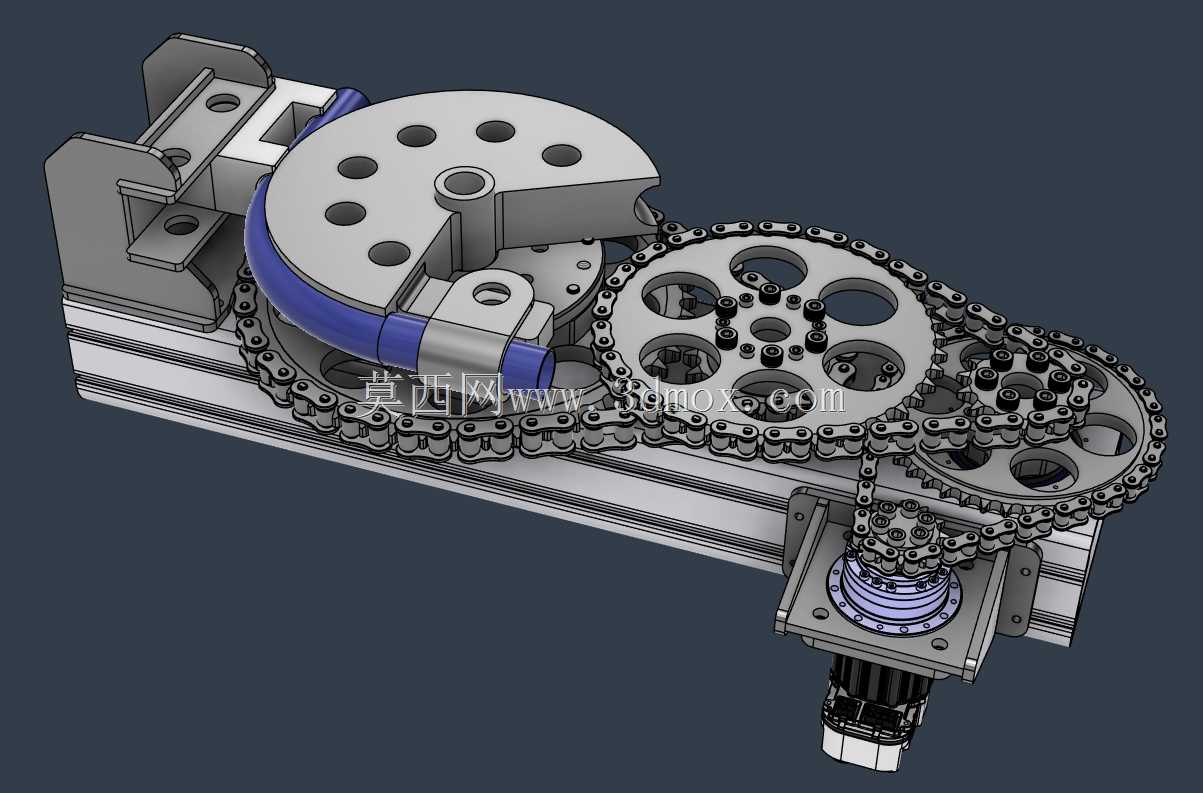

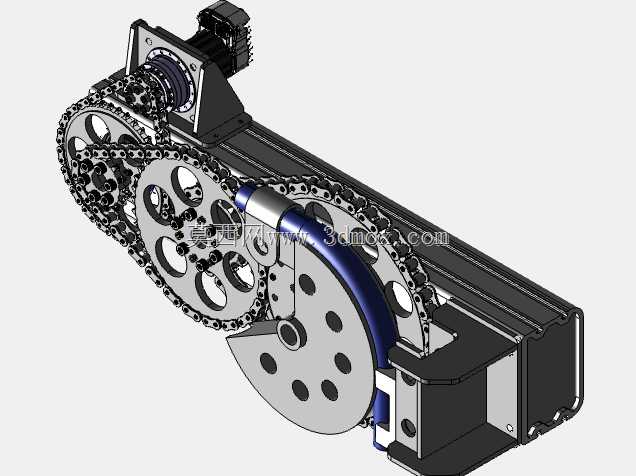

　　折弯执行端采用轮模搭配夹紧块的结构形式，轮模的中心线弯曲半径固定为5英寸，适配外径1.25英寸的管材加工，夹紧块的型面和管材外径完全贴合，折弯过程中不会出现管材表面夹伤、打滑偏移的问题；轮模上均匀布置的减重孔，在不降低轮模结构强度的前提下，减少了旋转端的转动惯量，伺服电机的启停响应速度更快，折弯角度的控制精度也能得到提升。安装边界方面，整套设备的基座采用标准工业铝型材拼接，长度方向可根据上料需求拓展延伸，不需要额外焊接安装机架，底部可直接固定在标准工作台面上，安装孔位和常规工装夹具的孔距通用，车间现有工作台不需要二次加工即可完成设备固定。

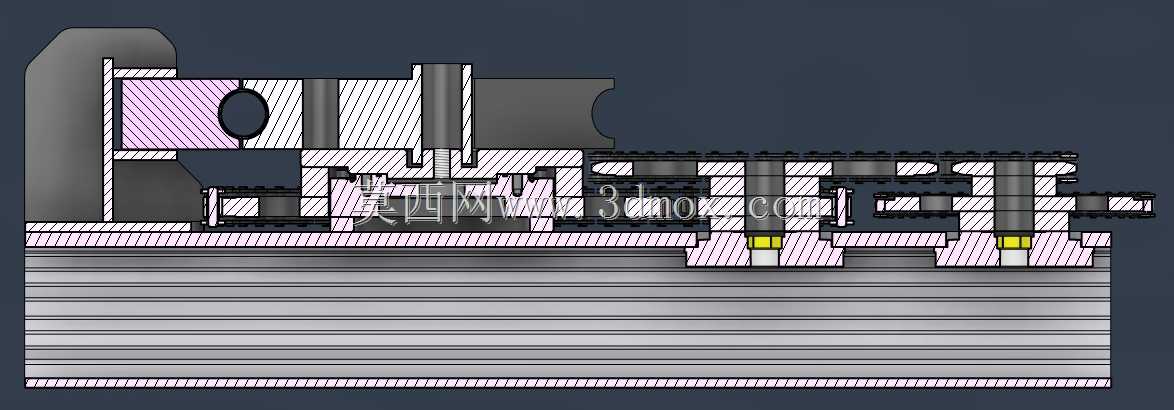

　　设计过程中充分考虑了管材送料的避让空间，折弯机头的侧边没有突出的结构件，长管材送料时不会和设备本体发生干涉，可搭配手动送料架完成多弯段管材的连续加工。和传统液压驱动的弯管设备相比，这套伺服驱动的结构不需要配置液压站、油路管路，不存在液压油泄漏污染车间环境的问题，设备运行的噪音更低，适合布置在洁净度要求较高的装配车间内使用。结构上的受力部件全部做了应力校核，折弯时的主要受力点集中在轮模主轴和基座连接位置，主轴采用调质处理的合金钢材质，搭配圆锥滚子轴承承受径向和轴向载荷，长期满负载运行也不会出现主轴变形、轴承抱死的问题。链轮和链条的选型匹配了传动扭矩需求，链条的破断载荷留有2.5倍以上的安全系数，频繁正反转启停的工况下不会出现链条断链、跳齿的故障。设备的驱动电机安装在基座下方，通过法兰和减速结构连接，电机的接线端预留了走线槽位置，后期加装数控系统、角度编码器时，线路可沿型材内置槽布置，不会出现线路外露被管材剐蹭的问题。
