单头激光板材切割雕刻设备结构设计

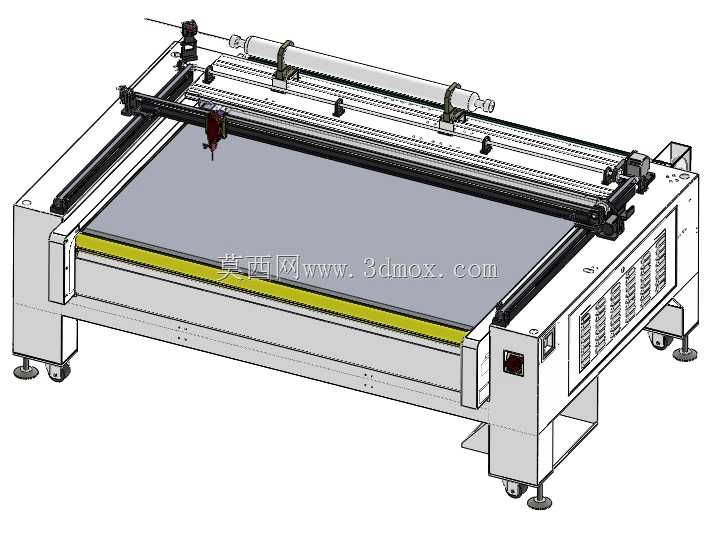

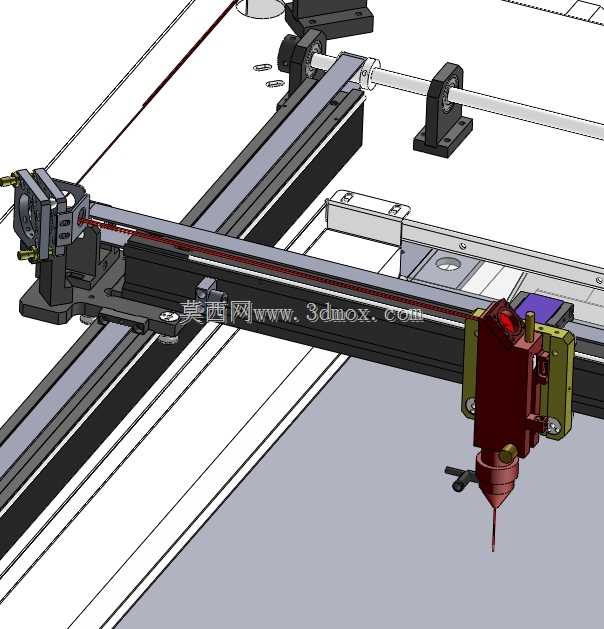

　　这款单头激光加工设备的结构设计，核心面向小批量薄板类非金属加工场景，在广告标识制作、文创名片加工、亚克力工艺品裁切这类常见的加工场景中，这类设备的占地尺寸与加工行程匹配度极高，不需要大跨度的厂房空间，普通临街加工门店、小型生产车间都可以完成安装布置。从结构布局来看，设备采用xy方向正交运动的架构，x轴负责激光头的横向走刀，y轴负责整幅工作台面的纵向进给，运动驱动选用滑轮配合电机搭配线性模组的组合，这种选型思路是在加工精度与设备成本之间做的平衡：线性模组可以保证运动过程的直线度，避免皮带传动长期使用后的松弛跑偏问题，滑轮结构则能降低运动副的摩擦阻力，让电机在较低输出扭矩下就能实现平稳的高速走刀，适配薄板切割时需要的连续快速进给需求。

　　设备的主体承力框架采用方通焊接钢架结构，焊接后做整体时效去应力处理，再进行机加工保证安装面的平面度，这种设计可以让设备在长期连续运行过程中不会因为框架形变影响切割精度，整体框架重量控制在合理区间，不需要做额外的设备基础，普通硬化水泥地面就可以放置安装，底部配置的可调脚轮与支撑脚杯，既可以短距离推移调整设备位置，也可以在定位后调平设备，抵消地面不平整带来的框架扭曲问题。工作台面采用栅格条支撑结构，栅格条的间距经过优化，既可以保证待加工板材放置时不会出现局部下凹，也能让激光穿透板材后的多余能量被栅格间隙泄放，避免反射能量灼烧板材背面，影响加工面的外观质量。

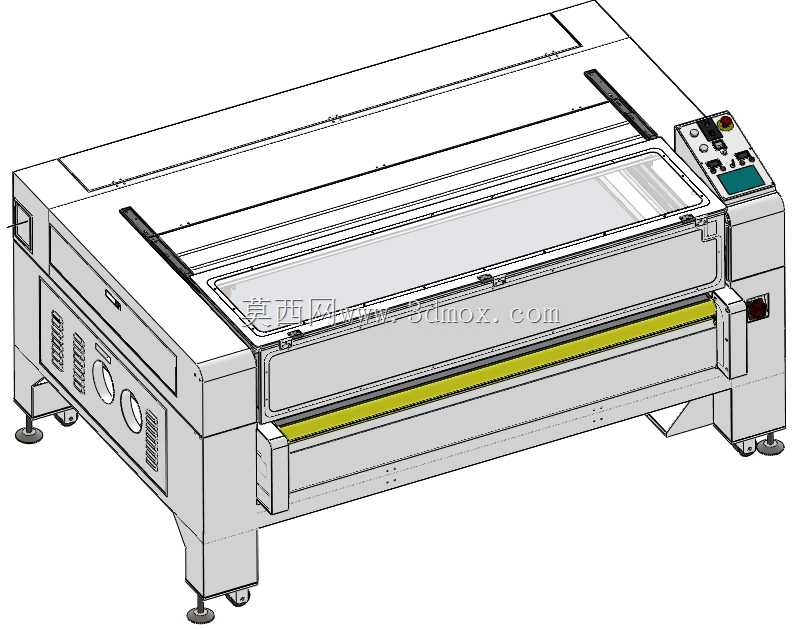

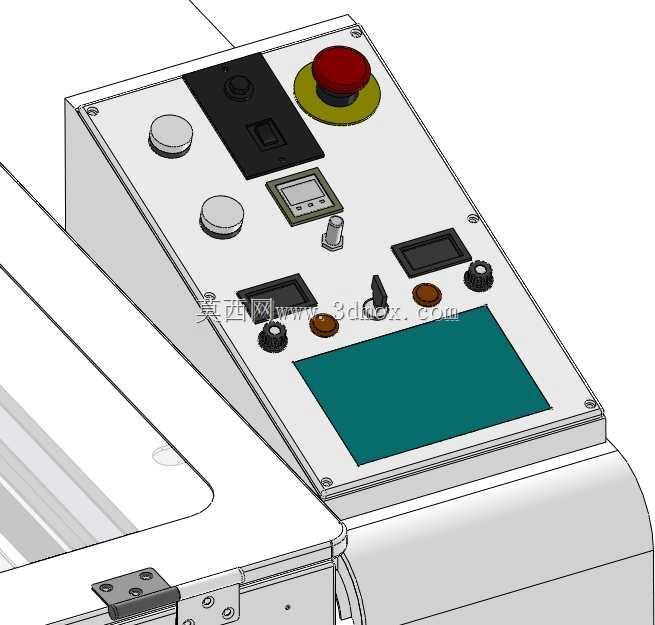

　　设备的上盖采用可开合的钣金护罩结构，护罩上嵌入透明观察窗，观察窗选用激光防护材质，可以过滤激光加工时产生的有害反射光，操作人员不需要额外佩戴厚重的防护目镜就可以观察加工状态，护罩闭合时可以形成相对封闭的加工腔，配合侧边的排烟接口，可以外接排烟风机将加工产生的烟尘直接排出作业区域，避免烟尘扩散到车间环境中。操作控制端布置在设备的右侧立柱位置，集成了急停按钮、状态指示灯、操作显示屏与控制按键，操作人员站在设备侧边就可以完成参数调整、加工启动、紧急停止等所有操作，不需要往返走动，操作动线符合小型加工门店的作业习惯。

　　从加工能力边界来看，这款设备的设计定位是薄材加工，针对亚克力、双色板、薄木片、卡纸这类常见的广告与文创材料，切割速度可以匹配常规小批量订单的交付节奏，雕刻功能可以实现标识图案、文字的精细加工，不需要额外更换加工头就可以完成切割与雕刻两种工序的切换。整套结构的零件拆分逻辑清晰，钣金件、标准件、电器元件、加工零件都做了模块化拆分，钣金护罩采用标准化折弯工艺加工，不需要复杂的成型模具，加工零件的公差选用通用机加工精度等级，不需要高精度的加工设备就可以完成生产制造，装配过程中各个模块都设计了定位基准，不需要复杂的工装夹具就可以完成整机组装，后期维护时也可以单独拆卸故障模块，不需要拆解整台设备。设备的电气安装空间布置在机架两侧的空腔内，走线都预留了专用的走线槽，强弱电分离布置，避免信号干扰影响运动控制的稳定性，所有电器元件的安装位置都预留了检修开口，后期更换元件时不需要大面积拆解外罩。在安装边界上，设备放置时需要在左右两侧预留不小于600mm的操作与维护空间，后侧预留排烟管道的安装空间，前侧预留上下料的操作空间，不需要额外的吊装设备，两到三个操作人员就可以完成设备的就位与调平，接入常规市电与压缩空气（部分选配辅助吹气功能的配置）就可以投入使用，不需要复杂的厂区配套条件。
