双座轻型特技直升机TANGO结构设计

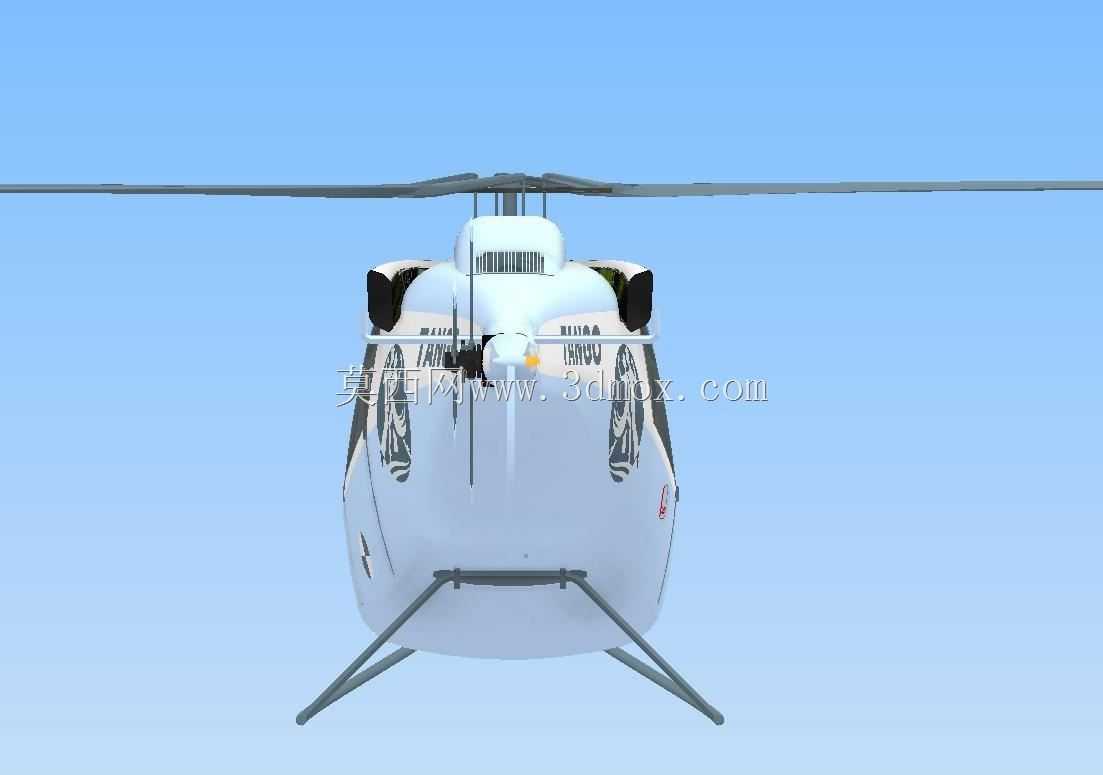

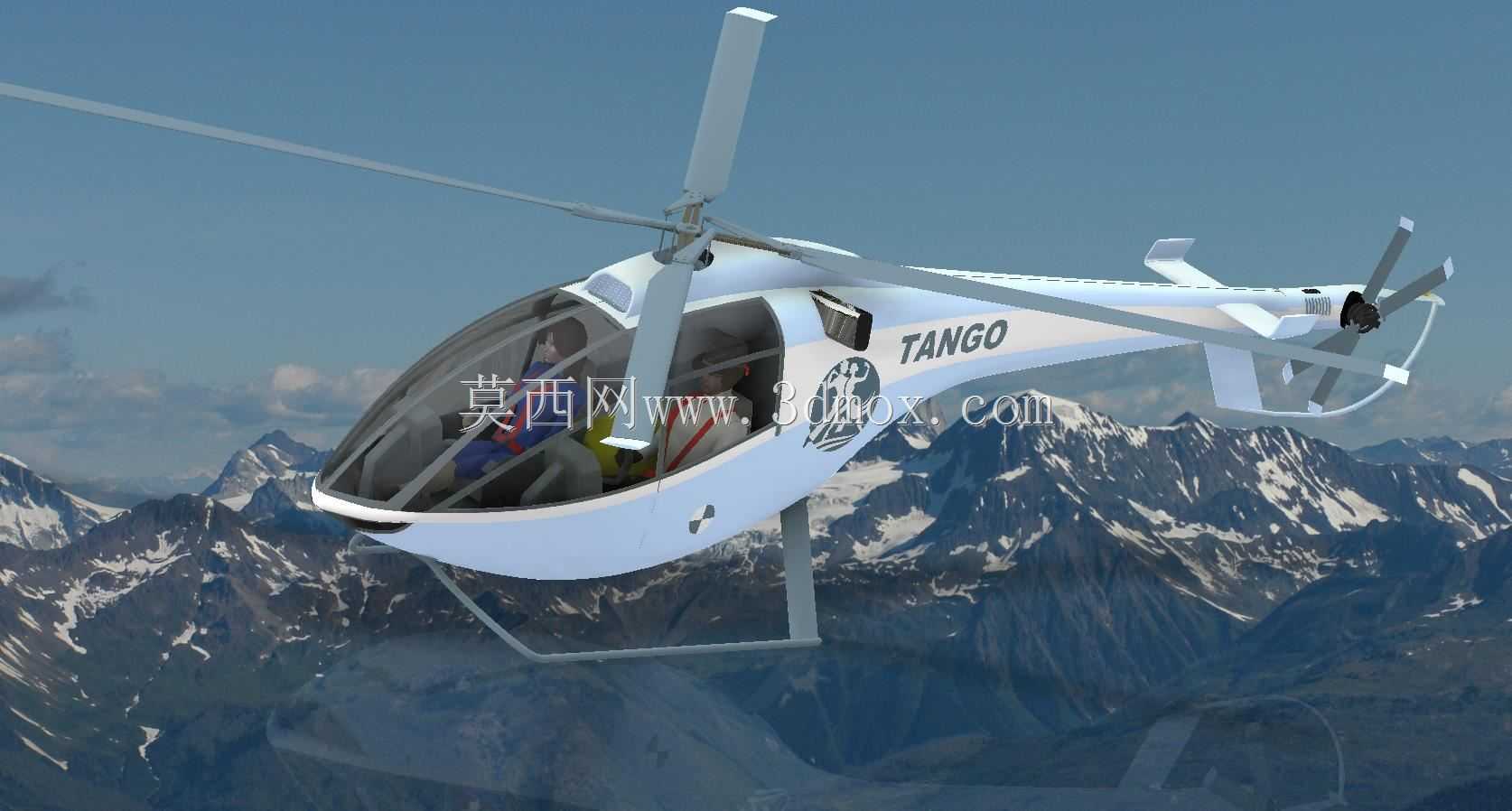

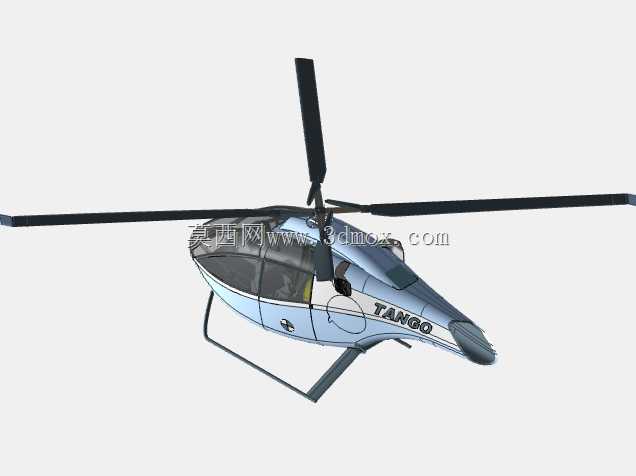

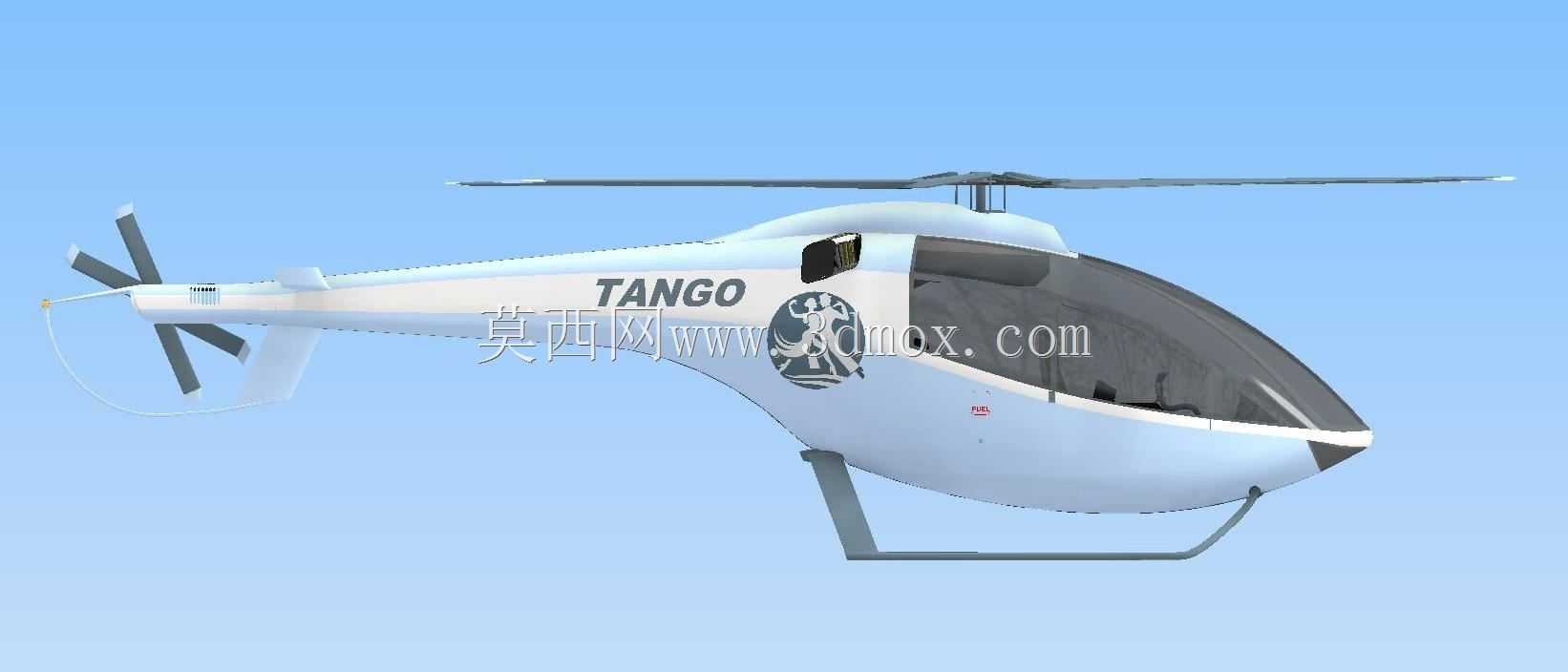

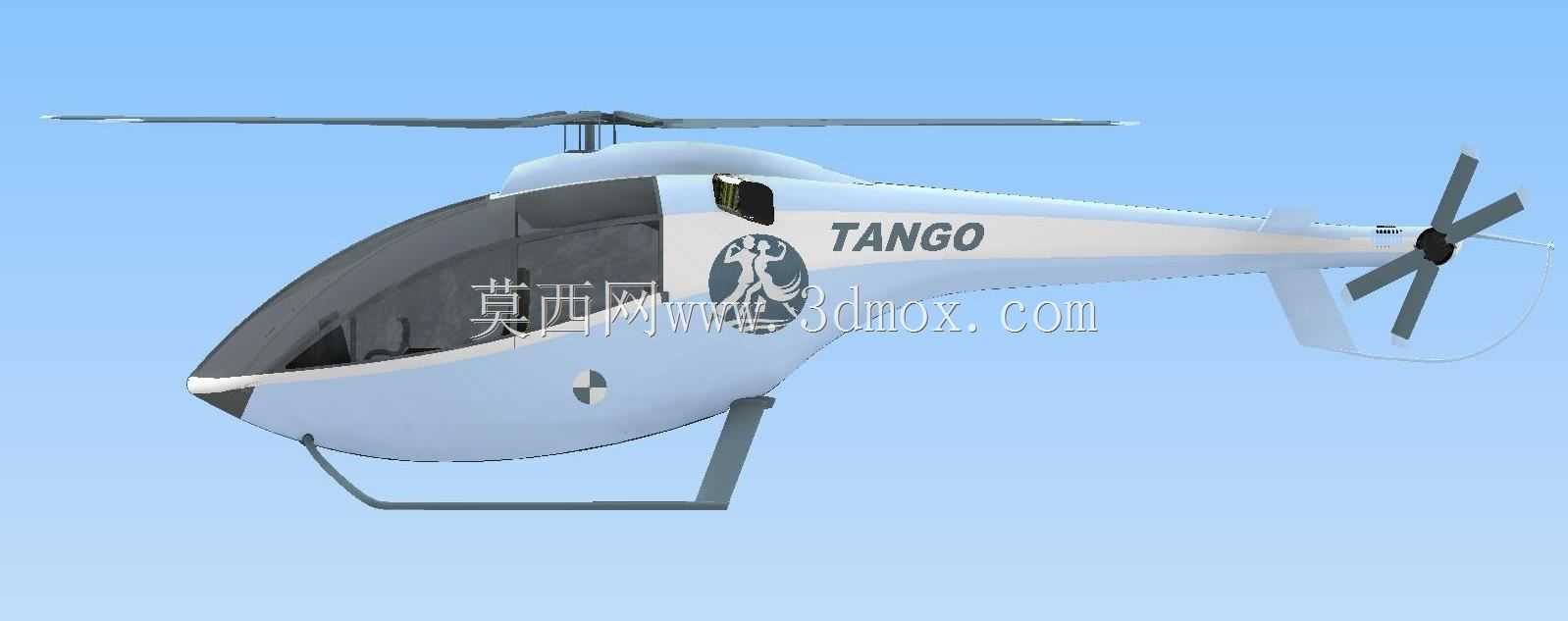

　　这款双座轻型特技旋翼飞行器的设计，核心瞄准民用航空运动、低空特技飞行体验、轻型航空作业配套场景，区别于常规通航直升机的重载、长航时定位，整体设计围绕高机动性、紧凑结构、低维护成本三个核心方向展开，能够适配私人飞行爱好者的特技训练、航空运动赛事参赛、低空观光体验等实际使用需求。从整体布局来看，采用单主旋翼加尾桨的常规直升机构型，滑橇式起落架替代了传统轮式起落架，一方面降低了结构重量，减少了起落架收放机构的复杂度，另一方面能够在非铺装的野外临时起降点完成着陆，对起降场地的平整度、硬度要求更低，适配野外飞行、特技训练时的临时起降需求。

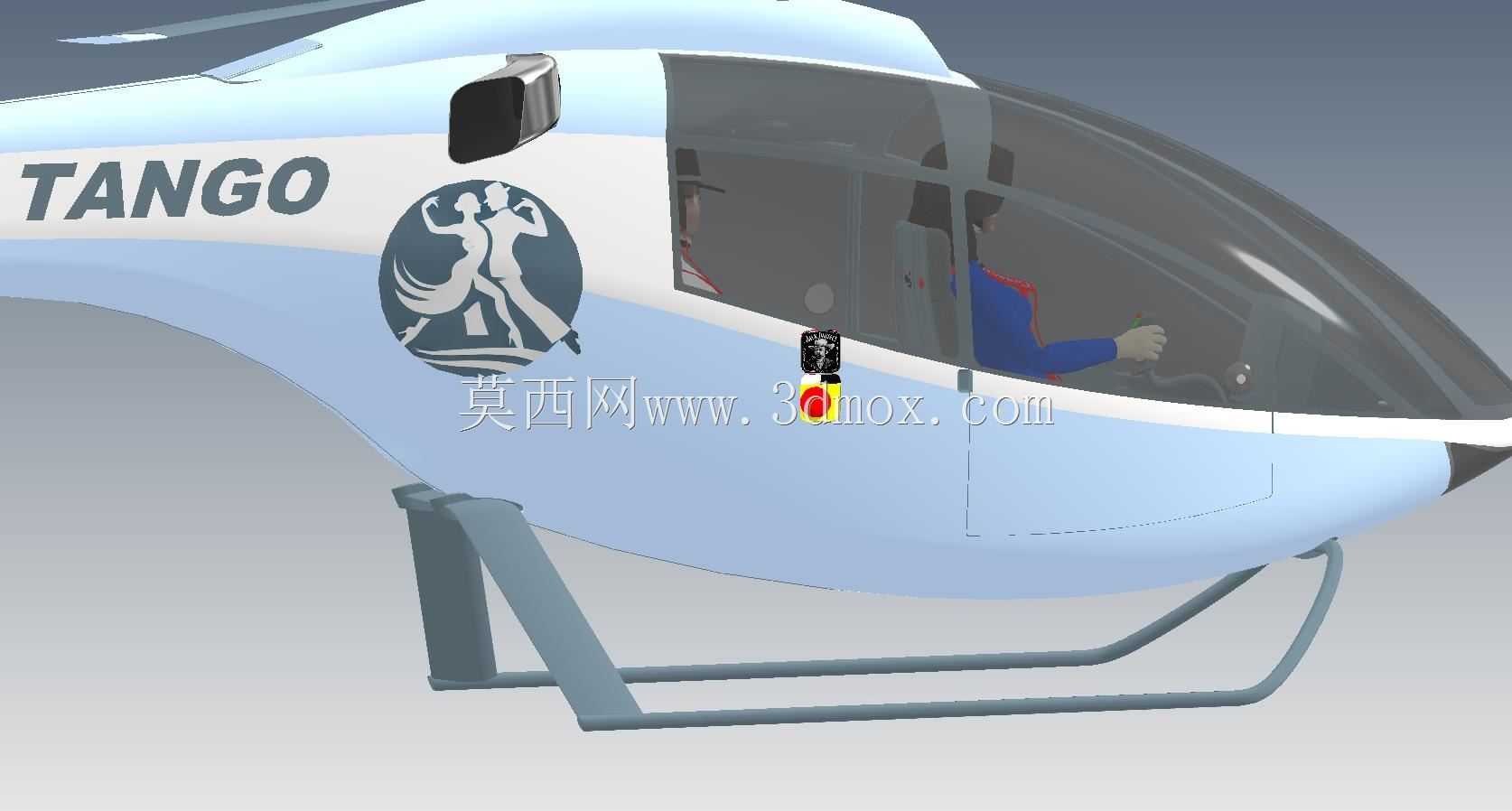

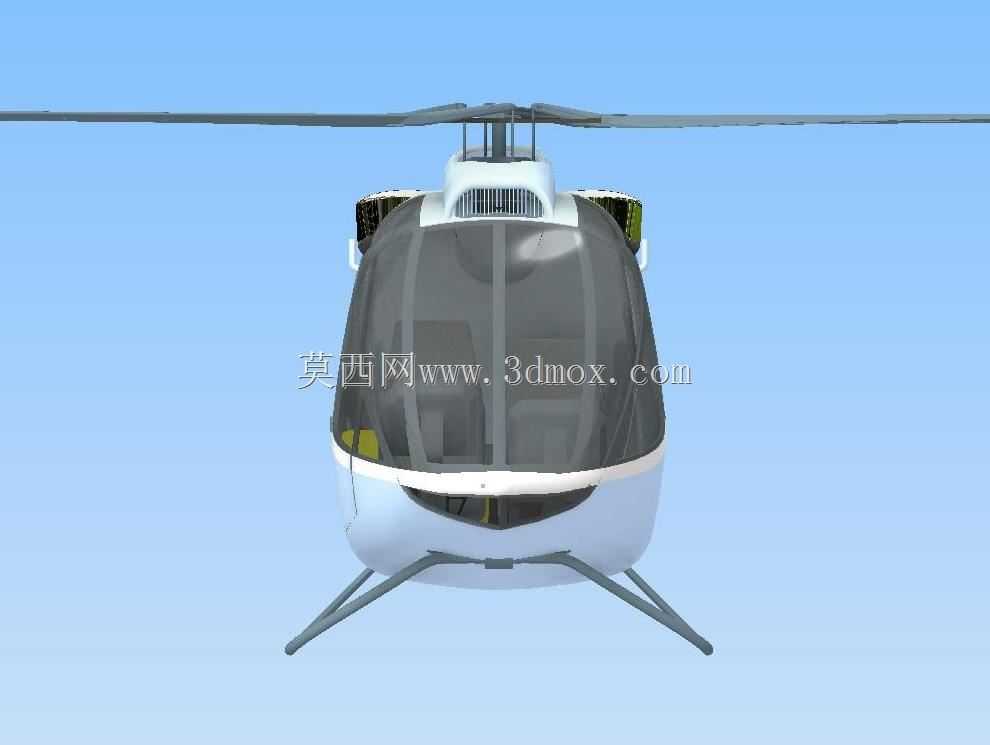

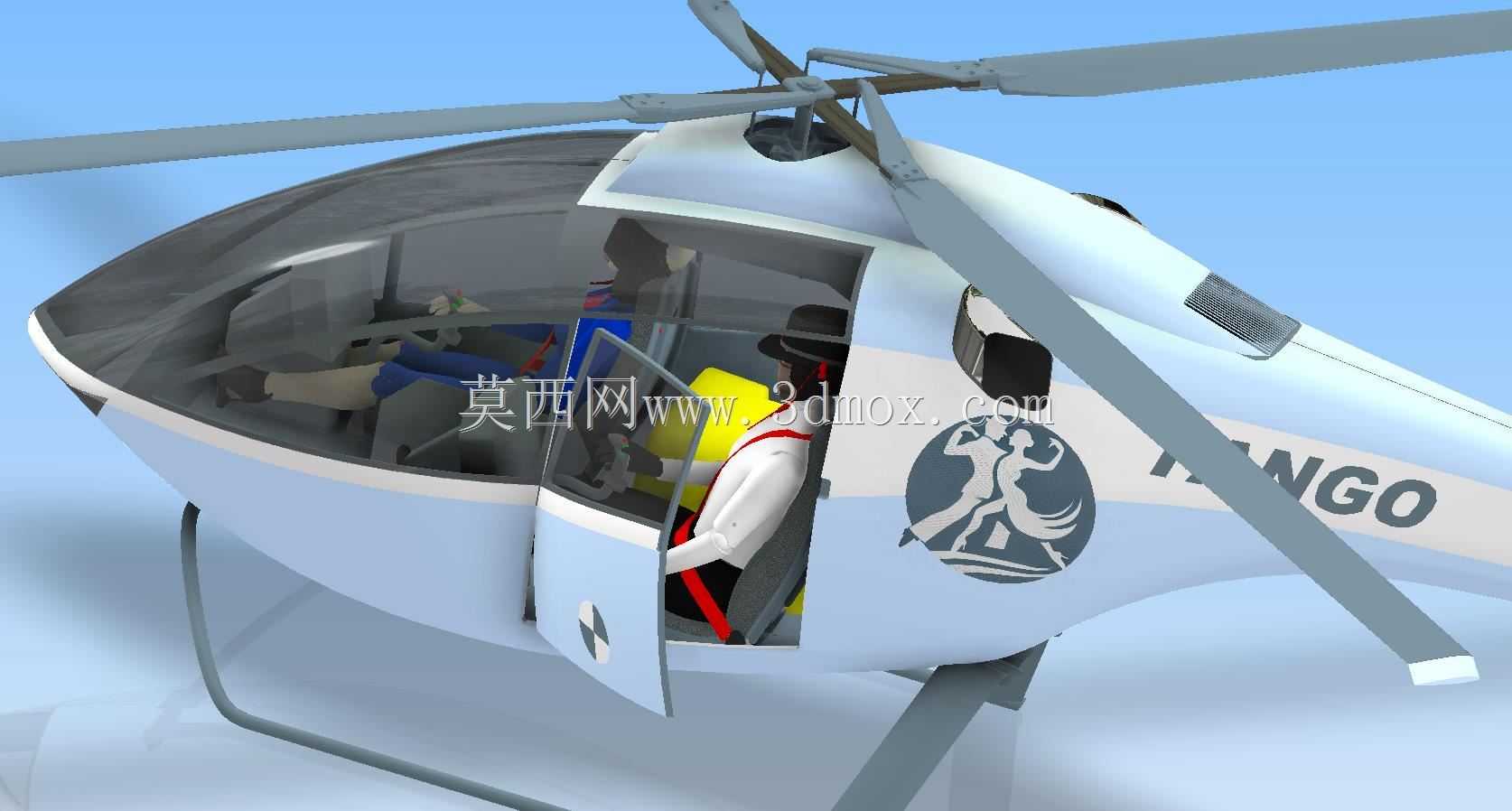

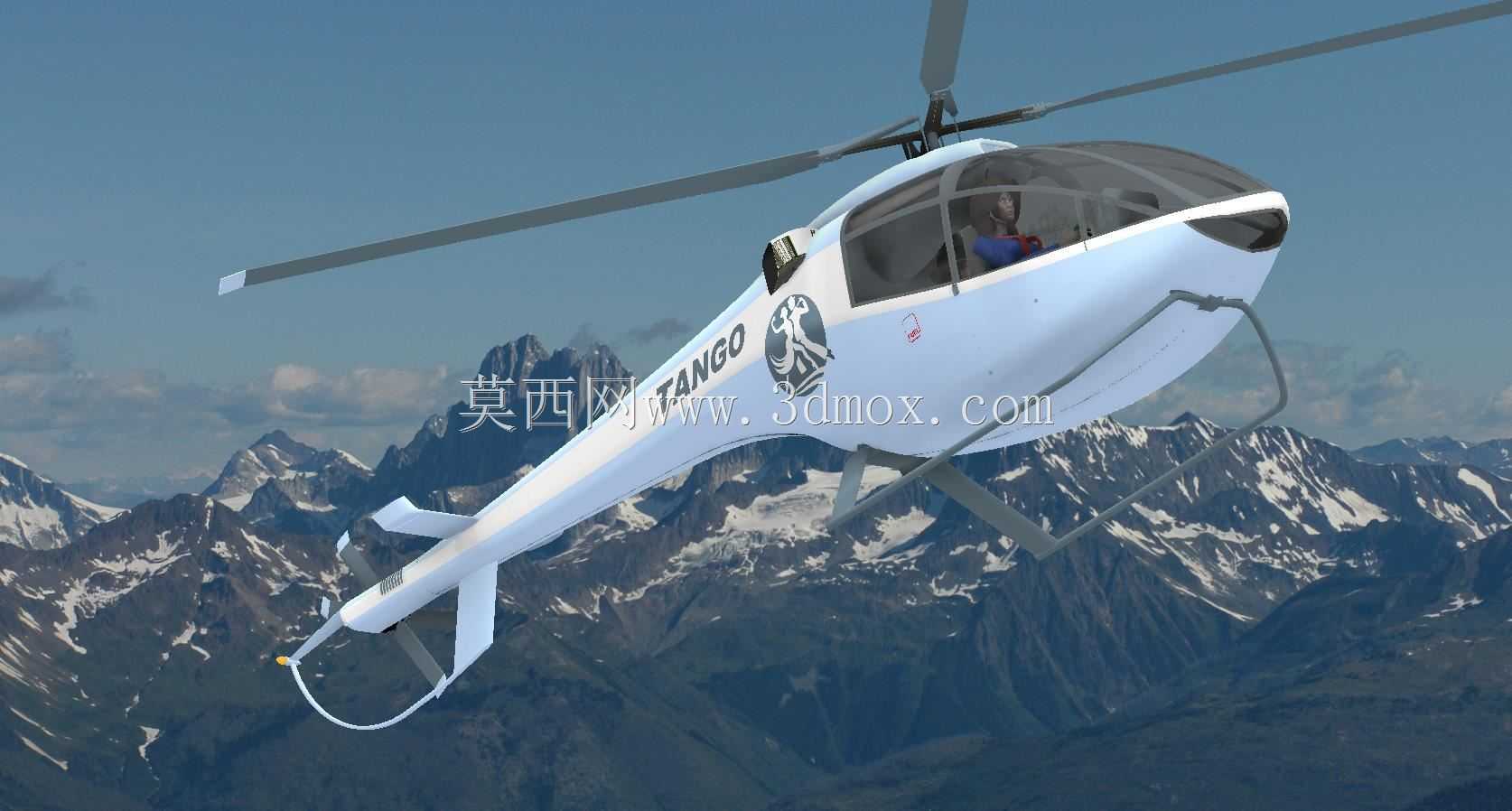

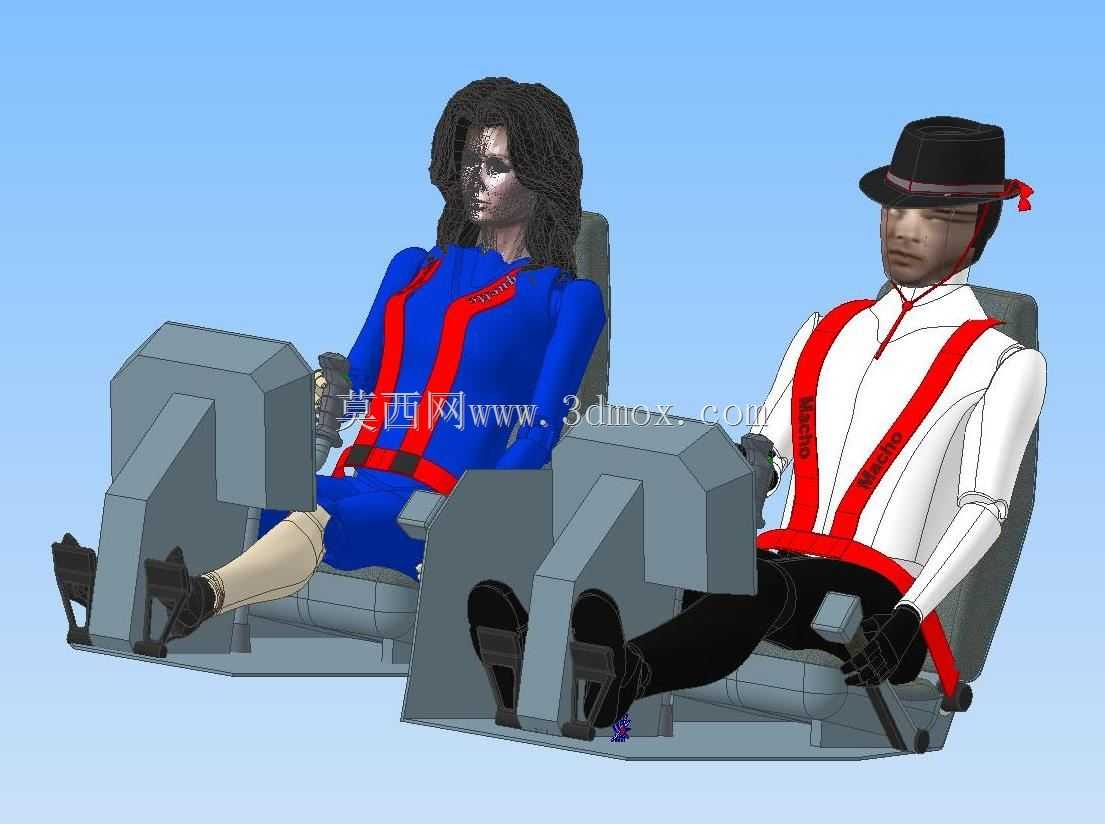

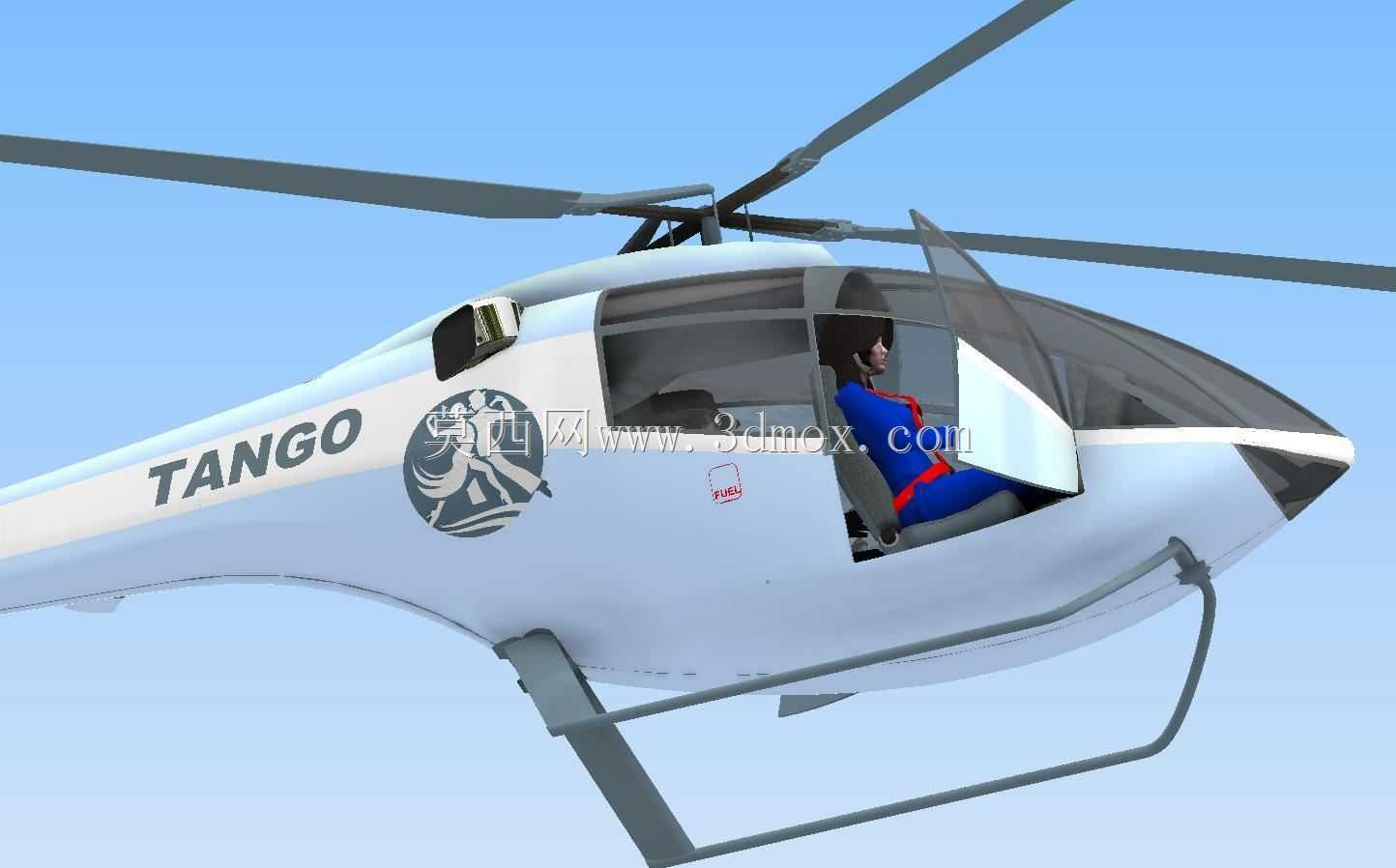

　　机身主体采用流线型水滴状座舱设计，整体截面为近似椭圆的低阻构型，座舱盖采用整体式透明聚碳酸酯成型件，能够为前后串列布置的两名乘员提供无遮挡的前向及侧向视野，满足特技飞行过程中飞行员对周边空域、地面参照物的观察需求，座舱框架采用铝合金薄壁管材拼接成型，在保证结构抗扭强度的前提下尽可能压缩结构重量，为特技机动时的载荷冗余留出空间。动力系统采用两套动力单元匹配设计，主旋翼动力由TS100型涡轴发动机提供，尾桨驱动单元独立匹配EMRAX188电动机，这种分离式动力设计能够规避传统直升机尾桨传动从主减速器取力的长传动轴结构，减少传动链路的功率损耗，同时在主发动机出现动力故障时，尾桨的独立供电能够维持短时间的航向控制能力，提升特技飞行过程中的安全冗余。

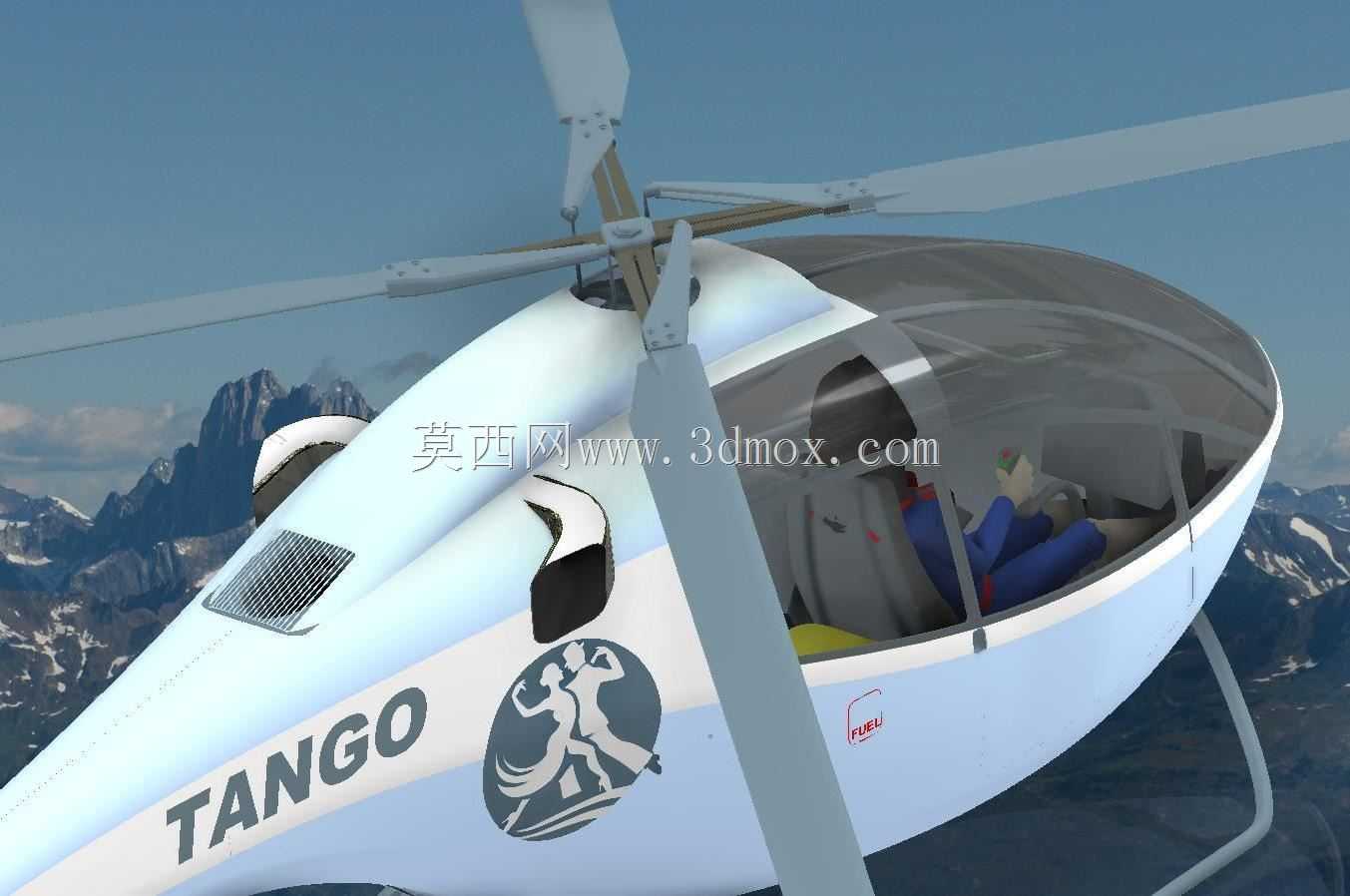

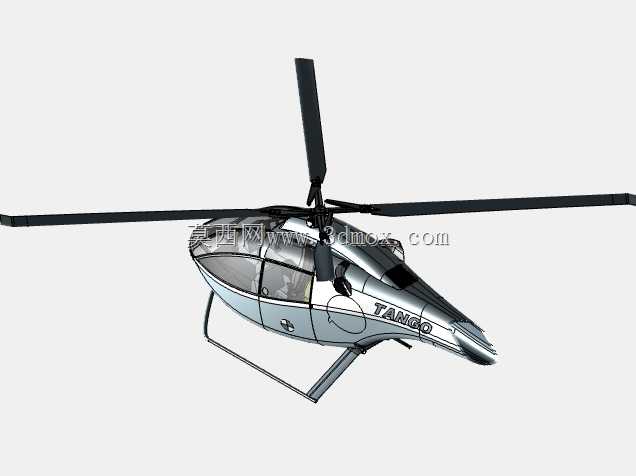

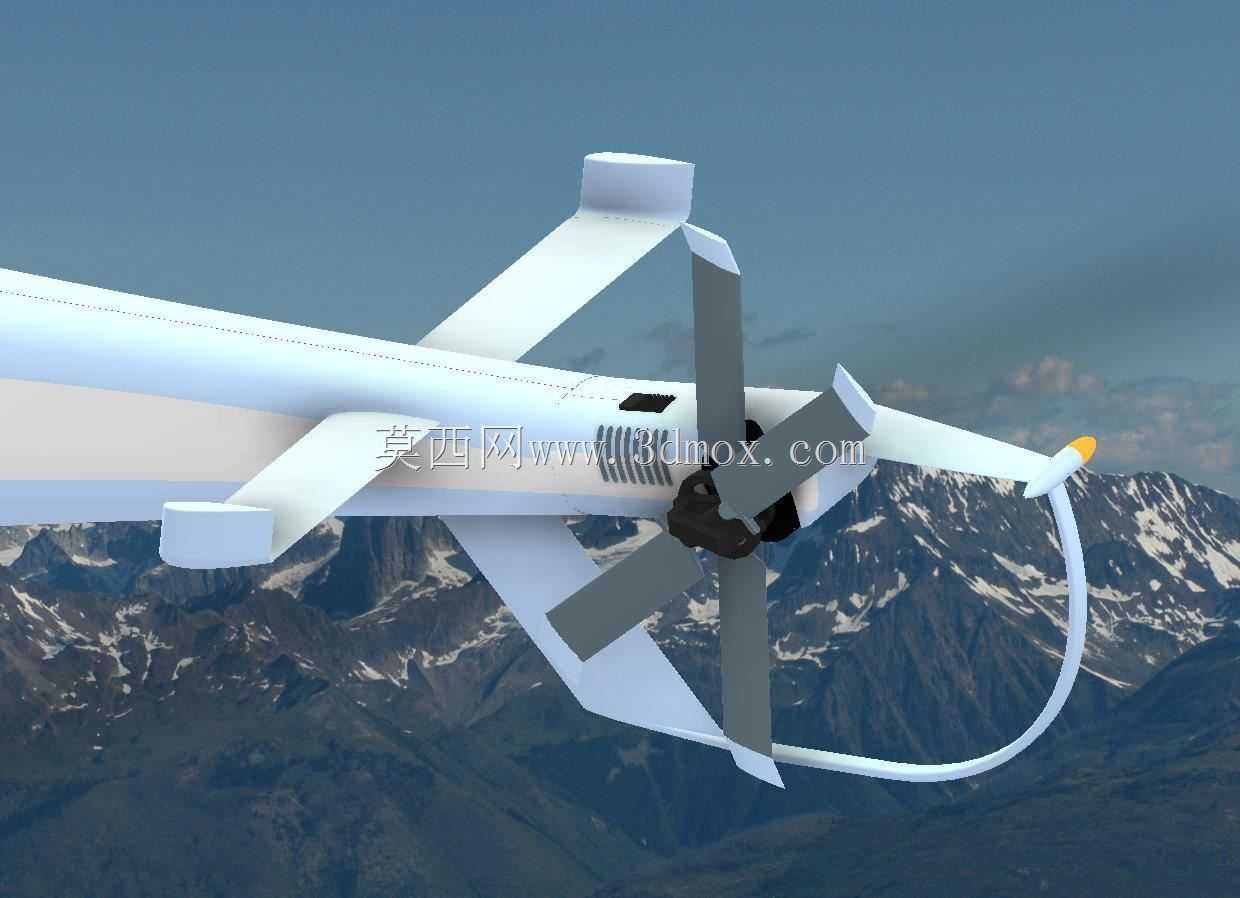

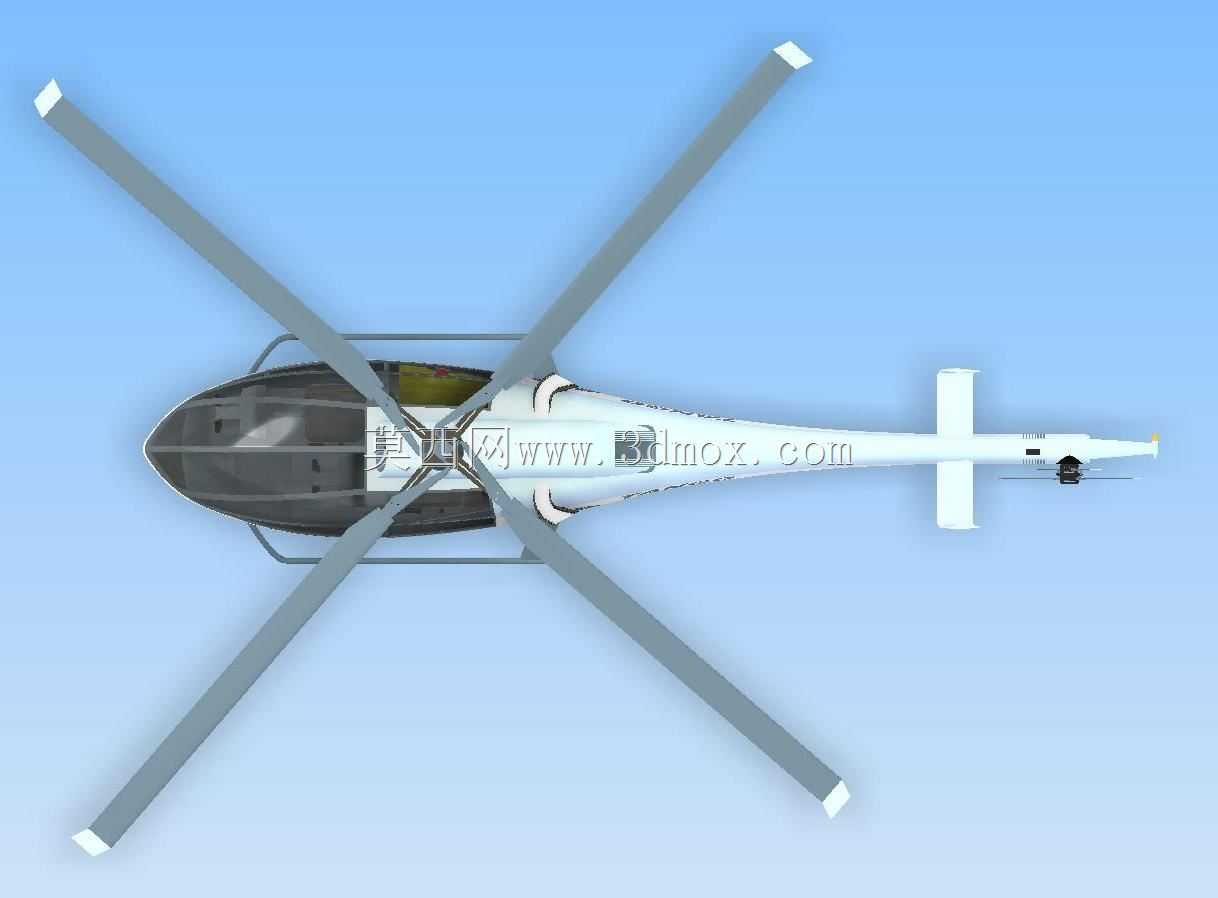

　　主旋翼采用两叶半刚性跷跷板式构型，桨叶为复合材料成型结构，翼型选用适合低空高机动飞行的低速高升力翼型，桨毂结构简化了常规铰接式旋翼的铰点数量，降低了维护过程中的润滑、调校工作量，同时能够承受特技机动时的大过载交变载荷，满足横滚、俯冲、急转等特技动作的结构强度要求。尾桨采用多叶小直径构型，布置在尾梁末端的右侧，配合垂尾上的固定安定面，能够在不同飞行速度下提供足够的航向操纵力矩，抵消主旋翼的反扭矩，独立电驱动的尾桨能够根据飞控系统的信号实时调整转速，相比传统机械传动尾桨的操纵响应速度提升约30%，更适配特技飞行时的快速航向调整需求。从安装边界尺寸来看，整机主旋翼直径控制在6.8米范围内，尾梁长度加上尾桨的整机总长约8.2米，机身最大宽度1.2米，滑橇起落架的横向间距为1.8米，整机高度（含主旋翼桨毂）约2.4米，紧凑的尺寸能够适配普通私人机库的停放要求，不需要额外扩建专用停机空间，地面转运时也能够通过常规平板拖车完成公路运输，不需要办理超宽超限的运输审批。机身中部的动力舱采用快拆式维护口盖设计，日常检查发动机油液、电路接口、传动部件时不需要拆解大面积机身蒙皮，口盖采用快卸锁扣固定，单人即可完成日常维护的口盖拆装工作，降低了日常使用的维护门槛。

　　燃油箱布置在座舱后方的机身重心位置，采用耐坠毁柔性燃油囊设计，容量能够支持1.5小时的特技飞行续航，完全满足日常训练、赛事飞行的航程需求，油箱的重心布置能够避免燃油消耗过程中整机重心出现大幅偏移，减少特技飞行过程中的配平调整工作量。操纵系统采用机械操纵加电子增稳的混合构型，总距杆、周期变距杆、脚蹬的操纵输入通过钢索和拉杆传递到旋翼和尾桨的操纵机构，同时增稳系统能够在大过载机动时自动调整操纵量补偿，降低飞行员的操纵负荷，避免特技动作过程中出现操纵过量的情况。机身蒙皮采用碳纤维复合材料和铝合金薄板混合铺设，机身前部受气流冲击较大的区域采用碳纤维层压结构，尾梁等受力较小的区域采用铝合金薄板铆接结构，在控制整机空重的同时，保证不同部位的结构强度匹配对应位置的载荷水平，滑橇起落架采用弹簧钢管整体弯制成型，能够在着陆时吸收冲击能量，不需要额外配置减震器，结构简单可靠，能够承受特技飞行硬着陆时的冲击载荷。
