工厂车间无隔板玻璃板材周转运输车

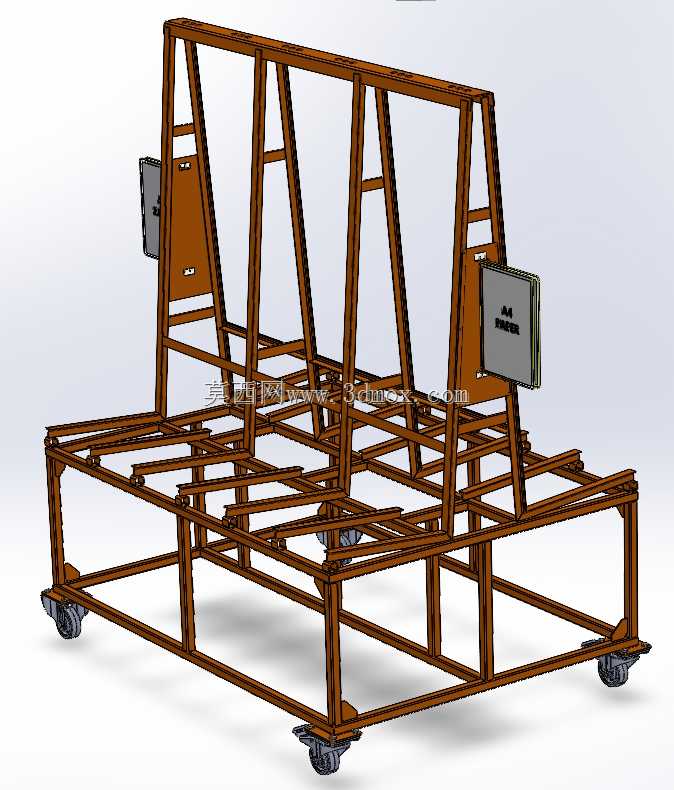

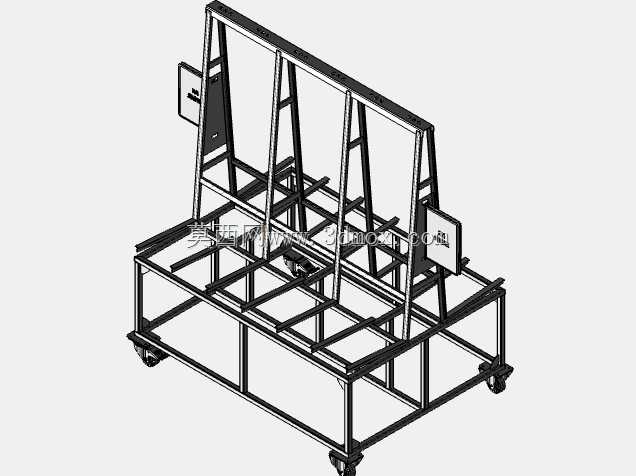

　　在玻璃深加工、板式家具生产的车间现场，大尺寸平板类工件的转运一直是工位间物料流转的痛点——这类工件表面易刮花、边缘易崩损，竖直倚靠存放能最大程度降低板面弯折风险，同时减少平面堆叠带来的表面压伤问题，这款无隔板结构的运输架正是针对这类场景设计的工位转运载具。从结构设计逻辑来看，整体采用矩形钢管拼焊成型的框架结构，底部是双层方管焊接的承托底座，底座上平面铺设多根平行排布的横向支撑梁，每根支撑梁上都预留了软质垫块的安装位，避免玻璃或木质板材的下边缘直接和金属方管硬接触，防止运输过程中颠簸造成的边缘崩缺。背靠部分采用多组三角形斜撑结构，从底座后侧向上延伸出倾斜的倚靠面，倾斜角度控制在10度到15度之间，这个角度是经过现场验证的：既不会因为倾斜角度过大导致板材重心后翻，也不会因为角度过小让板材向前滑落，工人在上下料的时候不需要过度俯身或者抬手，操作姿态更符合人机工程要求。背靠架上同样在对应接触位置安装了两块大面积的缓冲挡块，挡块表面覆盖防滑耐磨的橡胶层，和板材背面形成软接触，既增大摩擦力防止运输过程中板材窜动，也避免金属架体刮花板材背面的涂层或者镀膜层。

　　底部的行走机构采用四个带刹车的万向脚轮，分别安装在底座框架的四个角下方，脚轮的安装座直接焊接在底座的主横梁上，保证承重时的结构强度，不会因为长期重载出现安装座开焊变形的问题；其中两个脚轮带刹车锁定结构，在上下料工位停靠时可以踩下刹车锁定轮体，避免架体滑动造成的安全隐患。无隔板的设计是这款转运架的核心特点，和带分格隔板的玻璃架不同，这款架体的倚靠面和承托面都没有设置竖向分隔条，这就意味着它可以兼容不同宽度尺寸的平板工件，小尺寸的板材可以并排靠放，大尺寸的整幅板材也可以整面倚靠，不会被隔板限制放置宽度，适配性更强，尤其适合多品种小批量的生产车间，不需要针对不同尺寸的板材准备多种规格的转运架，减少车间载具的冗余投入。

　　从安装边界和尺寸适配来看，架体的整体宽度控制在1.8米以内，长度控制在2.5米左右，这个尺寸刚好可以通过车间常见的2米宽消防通道和工位门，不会因为尺寸过宽造成通道通行阻碍；整体高度控制在1.8米，倚靠放置的板材最高可以适配2.4米高度的标准大板，这个尺寸覆盖了市面上绝大多数常规建筑玻璃、家具板材的规格，不会出现板材过高探出架体造成的磕碰风险。结构焊接处全部采用满焊处理，焊后打磨掉焊渣和尖锐毛刺，避免工人操作时被毛刺划伤，整体框架做喷塑防锈处理，适合车间多粉尘、偶尔有切削液溅落的使用环境，长期使用不会出现表层锈蚀脱落的问题。

　　在实际使用场景中，这款转运架可以衔接玻璃切割工位和磨边工位，也可以用于板式家具开料后到封边工位的物料周转，工人只需要将加工完成的板材从加工台面上竖直抬起，斜靠在架体的背靠面上，底部落在底座的支撑梁上，就可以一次性转运多块板材，相比传统的平面手推车，竖直放置的方式单次转运量提升40%以上，同时完全避免了平面堆叠搬运时层与层之间的摩擦刮伤问题。架体的底部框架预留了叉车孔位吗？不，这款是人工推动的短途转运载具，不需要叉车配合，四个万向脚轮的转向阻力经过匹配，单人就可以推动满载的架体在平整的车间地面行走，脚轮的轮面采用聚氨酯材质，行走时噪音小，不会压伤环氧地坪地面，也不会在地面留下黑色轮印。在设计的时候特意弱化了多余的结构，没有设置复杂的锁紧绑带机构，因为短途车间转运的车速很慢，倾斜倚靠的结构加上缓冲挡块的摩擦力已经足够保证板材不会滑落，减少多余机构也能降低设备的维护成本，不会出现绑带断裂、卡扣损坏之类的故障，日常使用只需要定期检查脚轮的转动顺滑度，紧固脚轮安装螺丝就可以，维护成本极低。另外，无隔板的结构也让架体本身的清洁更方便，车间生产产生的玻璃碎屑、木屑掉落在架体上时，可以直接用压缩空气吹扫或者毛刷清扫，不会有隔板缝隙积攒碎屑难以清理的问题，避免残留的碎屑硌伤后续放置的板材表面。
