垂直循环式立体停车承载框架结构设计

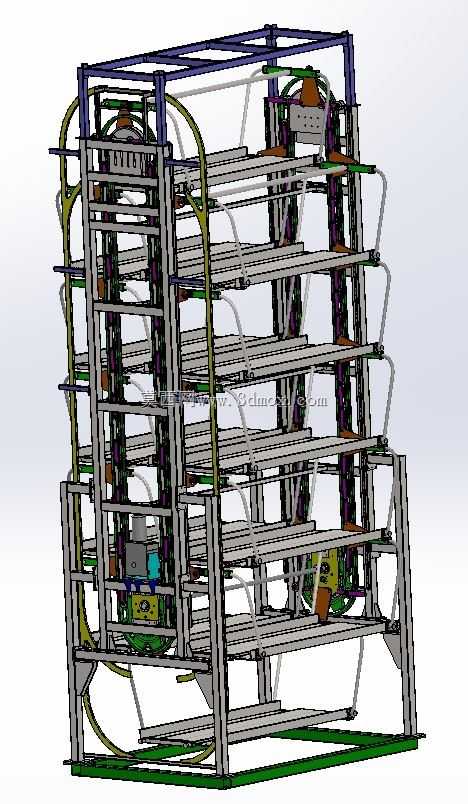

　　这套垂直循环类立体停车承载结构，主要面向城市核心区老旧小区、商圈边角地块、办公区配套停车场这类土地资源紧张的场景，解决平面车位不足、土地利用率低的实际痛点，单组设备可在占地仅两个标准平面车位的边界范围内，实现8至12辆小型乘用车的停放需求，相比传统平面停车模式，土地利用率可提升4至6倍。从结构设计逻辑来看，整套框架采用对称式立式布局，两侧主承载立柱采用矩形型钢焊接成型，作为整个循环系统的竖向支撑主体，立柱之间通过多道横向连接梁形成刚性框架，抵消载车板循环运行过程中产生的侧向倾覆力矩，保证整体结构的抗风、抗震性能满足户外安装使用要求。

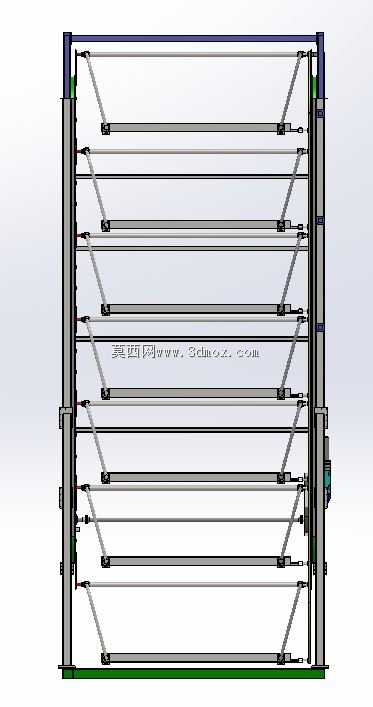

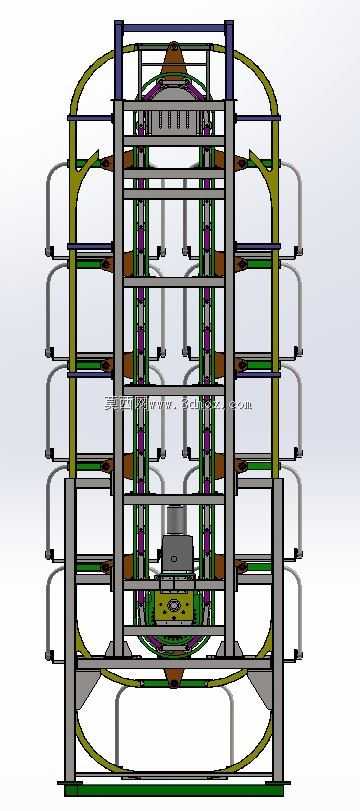

　　循环传动部分的导轨沿框架两侧对称布置，采用分段式圆弧过渡设计，在上下回转位置设置平滑的圆弧导向段，避免载车板运行到换向位置时出现卡滞、晃动，导轨的安装基准面在设计时预留了调整余量，现场安装时可通过垫片微调导轨平行度，保证两侧导轨的同步精度，避免载车板运行过程中出现偏载磨损。载车板的挂载组件采用铰接式连接结构，每个载车板通过两组挂耳与循环链条相连，铰接点设置自润滑轴承，保证载车板在整个循环回转过程中始终保持水平状态，不会随链条的回转角度发生倾斜，避免停放车辆出现滑移、倾覆风险。

　　驱动单元布置在框架下部的中间位置，采用电机减速机直连主传动轴的结构，主传动轴两端设置同步驱动链轮，保证两侧循环链条的运行速度完全同步，避免因链条转速差导致的载车板歪斜、链条跳齿问题，驱动位置设置在下部也能降低整台设备的重心，提升结构运行稳定性，同时方便后期的维护检修作业，不需要登高即可完成驱动部件的保养、更换。从安装边界来看，整套框架的横向宽度控制在5.2米以内，纵向深度不超过2.8米，整体安装高度根据载车位数不同可在7米至10米区间调整，安装时仅需要对地面做150mm厚的混凝土硬化处理，不需要大规模开挖基坑，适合在现有停车场的空余位置加装，也可独立搭建在零散空地上，不需要配套复杂的土建基础。

　　框架外侧预留了防护栏、外装饰板的安装点位，可根据使用场景的需求加装封闭外罩、防雨顶棚，适配户外露天使用的防护需求，出入口位置设置在框架正面中部，存取车时仅需要将对应载车板循环运转到出入口位置即可，驾驶员不需要倒车进入狭窄车位，正向驶入、正向驶出即可完成存取操作，降低新手驾驶员的停车难度。结构设计过程中，对每个挂载节点的受力都做了有限元校核，单载车板的额定承载质量按照1.8吨的小型乘用车标准设计，主立柱、横梁的选型都预留了1.5倍的安全系数，循环链条的破断载荷满足额定载荷6倍以上的安全要求，保证长期满负荷运行下的结构可靠性。导轨的工作面设计了耐磨层，减少载车板导向轮长期运行的磨损量，导向轮采用聚氨酯包胶材质，运行过程中噪音更低，适合在居民区这类对噪音敏感的场景使用，不会因设备运行产生扰民问题。整套结构的零部件都采用模块化设计，主框架、导轨段、载车板都可在工厂预制完成，现场通过螺栓拼接组装，不需要现场大量焊接作业，安装周期可控制在3至5天，大幅降低现场施工的成本与周期，后期如果需要搬迁设备，也可拆解后转运到新场地重新组装，不会造成构件的报废浪费。
