径向安装式普通指针式压力表结构设计

　　在工业流体输送、液压气动系统、压力容器配套的场景里，压力检测是保障系统平稳运行的核心环节，这款径向安装的指针式压力表，是目前工业现场应用覆盖度极高的就地压力指示部件。从实际使用场景来看，它不需要外接电源，完全依靠被测介质的压力驱动内部弹性元件形变，带动指针转动输出压力读数，在无供电的野外管线、车间液压站、给排水管网、小型空压机配套场景中，都能稳定完成压力就地显示的功能，避免系统超压引发的泄漏、爆管、元件损坏等故障。

　　从结构设计思路来看，这款压力表采用经典的弹簧管作为核心测压敏感元件，建模过程中完整还原了C型弹簧管的弧形腔体结构，当介质从顶部的外螺纹接头进入腔体后，弧形弹簧管在介质压力作用下会产生向外舒展的弹性形变，形变位移通过连杆机构传递给中心齿轮轴，最终带动表盘上的指针偏转，配合表盘上的刻度标识即可直接读取当前压力值，整套传动机构做了阻尼适配设计，能够抵消介质压力小幅波动带来的指针抖动，保证读数的稳定性。

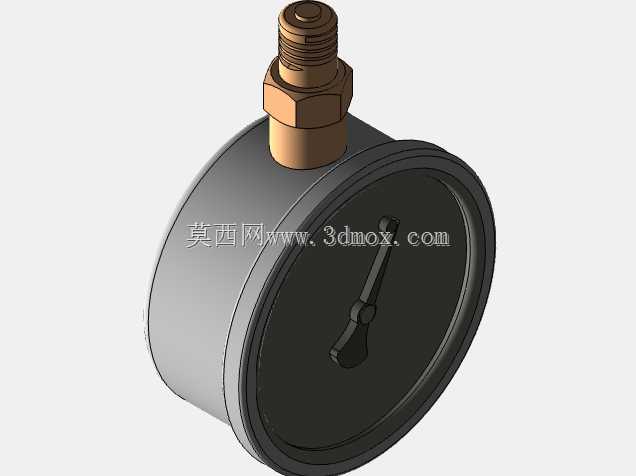

　　外形与安装边界方面，这款压力表采用径向立式安装结构，顶部的连接接头为标准外螺纹配六角锁紧螺母结构，安装时只需要在被测管路上预留对应规格的内螺纹接口，将接头拧入后通过六角螺母锁紧即可完成固定，不需要额外的安装支架。表壳采用圆柱形薄壳结构，建模时还原了表壳的卷边封圈结构，表盘正面为透明视窗安装位，能够在保护内部刻度盘与传动机构的同时，保证操作人员清晰读取指针位置。接头的螺纹伸出长度、六角螺母的对边尺寸都按照常规工业压力表的通用安装尺寸设计，能够直接适配现有工业管路的安装接口，不需要对原有管路做额外改造。

　　从功能特性来看，这款压力表的结构设计充分考虑了工业现场的使用需求，表壳采用封闭结构，能够阻挡车间内的粉尘、飞溅的切削液、水汽进入表体内部，避免传动机构锈蚀卡滞；指针采用配重平衡设计，在设备存在小幅振动的工况下，指针不会因为自身重力出现偏移，保证读数准确。建模过程中对各个配合部件的间隙做了还原，比如接头与表壳的密封配合位、弹簧管与连杆的铰接位、齿轮轴与表座的转动配合位，都按照实际装配公差预留了合理间隙，能够直观展示压力表的完整装配关系，对于刚接触工业仪表设计的结构工程师来说，可以通过这个模型清晰理解弹性式压力表的传动逻辑与装配要点，在做管路系统配套选型时，也可以直接参考模型的安装尺寸，核对现场的安装空间是否满足要求，避免出现安装干涉、接头不匹配的问题。

　　在实际工程应用中，这类压力表通常会配套在液压泵站的出油口、储气罐的排气端、供水管道的支管节点位置，作为最基础的压力监测部件，它的结构可靠性直接关系到整个系统的压力安全，设计过程中需要重点关注弹簧管的壁厚与材质选择、传动机构的传动比匹配、接头的密封结构设计，这款三维模型完整还原了各个部件的结构形态，能够为相关的仪表结构优化、管路系统虚拟装配提供准确的模型参考，在做设备的三维布局时，可以直接将该模型导入装配体，核对安装位置的操作空间，保证后期现场安装时操作人员能够方便地读取压力数值，同时预留足够的扳手操作空间来完成压力表的拆装更换。
