剪叉式无障碍残疾人升降作业平台

　　这款剪叉结构的无障碍升降平台，主要面向老旧小区改造、公共建筑无障碍配套、独栋住宅无障碍通行场景使用，核心作用是解决行动障碍人群、轮椅使用者在存在高差的楼层、出入口之间的垂直通行需求，替代传统土建坡道占用空间大、坡度受限的痛点。从结构设计逻辑来看，底层采用方形安装底座作为整机承载基础，底座上预留了地脚安装孔位，安装时可直接通过膨胀螺栓固定在硬化混凝土地面，不需要额外开挖深基坑，适配多数已建成场地的改造条件，底座整体长宽尺寸控制在1.8米×1.5米区间，安装边界仅需要预留周边0.3米的检修操作空间即可，不会过度占用公共通行区域。

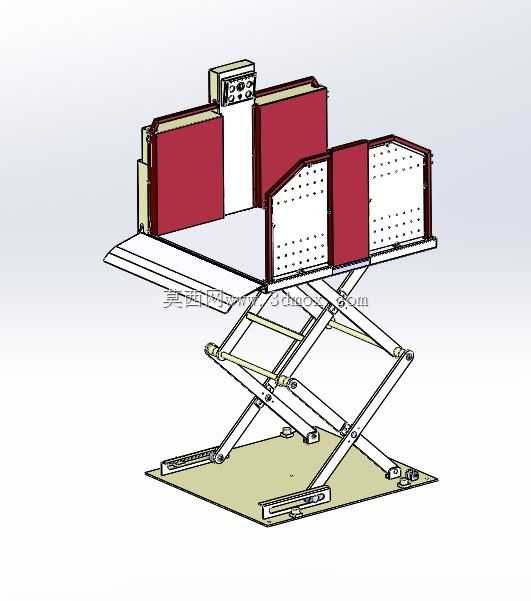

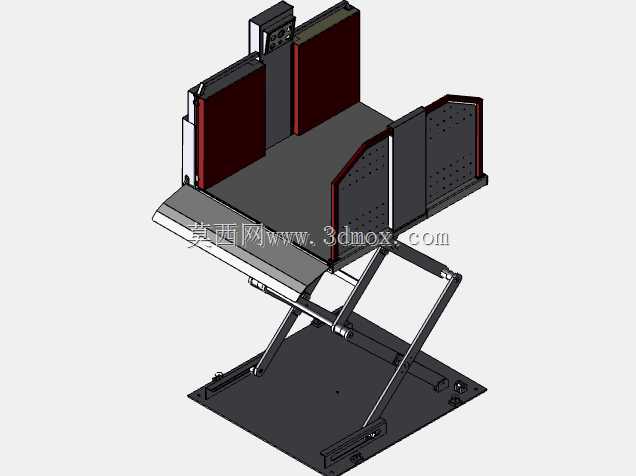

　　升降执行部分采用双层交叉剪叉臂结构，剪叉臂之间通过铰接销轴连接，铰接位置配套自润滑铜套，降低长期往复升降过程中的磨损量，剪叉臂的驱动端配套液压推杆作为动力输出元件，相比丝杠传动具备更高的承载冗余，静态承载能力可满足普通电动轮椅加乘坐者总重量300kg的使用需求，升降行程可覆盖0到1.2米的常规高差，完全适配普通住宅入户台阶、商业建筑出入口台阶、低层错层空间的通行需求。平台台面采用防滑花纹钢板制作，台面边缘设置了可翻折的搭接坡道，平台升起时坡道自动抬起形成边缘挡边，避免轮椅在升降过程中发生滑移，平台下降到最低位置时坡道自动搭接到地面，形成平缓过渡通道，轮椅可直接推行上下，不需要额外辅助抬升。

　　平台周边的防护结构采用框架式护栏设计，护栏高度符合无障碍设施设计规范要求，护栏面板采用半封闭冲孔板设计，既可以避免乘坐者肢体伸出护栏发生磕碰，也不会完全遮挡视线，降低乘坐过程中的封闭恐惧感，护栏上设置了操作控制盒，乘坐者可自行按压按钮控制平台升降，不需要专人全程操作。设计过程中针对剪叉臂的受力做了针对性优化，剪叉臂采用矩形钢管焊接成型，关键受力位置做了加强筋焊接处理，避免长期负载下出现结构变形，铰接销轴采用45号钢调质处理，表面做镀锌防锈处理，适配户外露天安装的使用环境。

　　平台的液压动力单元内置在底座内部，外部设置可拆卸检修盖板，日常维护时不需要拆解主体结构即可完成液压油更换、管路检查等操作，液压回路中设置了防爆阀，一旦出现管路破裂的极端情况，剪叉臂不会快速下坠，可保持锁止状态保障乘坐安全。从实际使用场景来看，这类设备相比传统乘客电梯，安装成本更低、施工周期更短，不需要独立的电梯井道，特别适合不具备加装电梯条件的老旧建筑出入口使用，也可用于工业场景中临时的工位间物料升降转运，台面尺寸可根据实际安装空间做适配调整，护栏结构也可根据使用场景选择全封闭或者半开放形式，整体结构模块化程度高，零部件通用化率高，后期维护更换配件的成本较低。建模过程中对剪叉臂的运动行程做了完整的运动仿真验证，确认升降全行程中不存在结构干涉，各铰接点的运动轨迹符合设计预期，护栏与台面的连接位置做了圆角过渡处理，避免尖锐棱角造成磕碰伤害，控制盒的安装位置设置在轮椅乘坐者伸手可及的高度，操作按钮采用大尺寸凸起设计，方便行动不便的人群操作。
