家用布夹绳夹一体式夹持工具结构设计

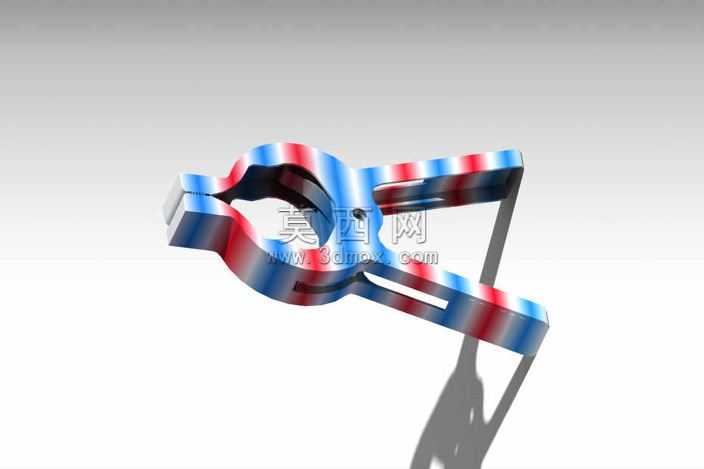

本作品为一体式夹持类日用五金工具，整体采用对称式一体化结构设计，在三维建模阶段首先绘制中心对称的轮廓草图，通过拉伸命令生成基础实体，针对夹持端的弧形咬合面做曲面切除处理，保证夹持接触面能够贴合布料、绳索类柔性物件的表面，避免夹持过程中出现滑脱或者夹痕过深损伤物件的问题。手柄区域做了镂空减重设计，在不降低整体结构强度的前提下减少材料用量，同时提升手持操作的贴合手感，铰接部位采用一体弯折成型的弹性连接结构，无需额外加装扭簧等配件，依靠结构自身的形变回弹力实现开合夹持功能，简化了装配流程，降低生产制造成本。材质渲染阶段选用了红蓝白三色相间的条纹塑料材质，模拟日常民用塑料制品的常见外观质感，添加了轻微的表面磨砂效果，避免高反光塑料材质带来的廉价视觉感受，场景渲染时采用45度角柔光打光，在模型下方投射出柔和的阴影，清晰展现结构的立体轮廓与各部位的厚度变化。结构设计上重点优化了夹持力的分布，咬合口边缘做了圆角钝化处理，既保证足够的静摩擦力夹紧布料、绳索，又不会因为刃口过于锋利切断纤维材质，整体开合角度控制在合理区间，单手即可轻松按压操作，松开后依靠自身弹性快速复位，可广泛应用于居家晾晒衣物、固定绳索、临时夹持布料等多种日常场景，一体成型的结构没有零散小部件，长期使用不易出现零件脱落、弹簧失效等问题，耐用性相比传统组装式夹子有明显提升。建模过程中对各部位的壁厚做了均匀化处理，避免注塑生产时出现缩痕、缺料等工艺问题，所有转角位置都添加了适配注塑工艺的圆角，消除应力集中点，提升成品的抗弯折疲劳寿命。
