双钩可调式夹持工装夹具三维结构

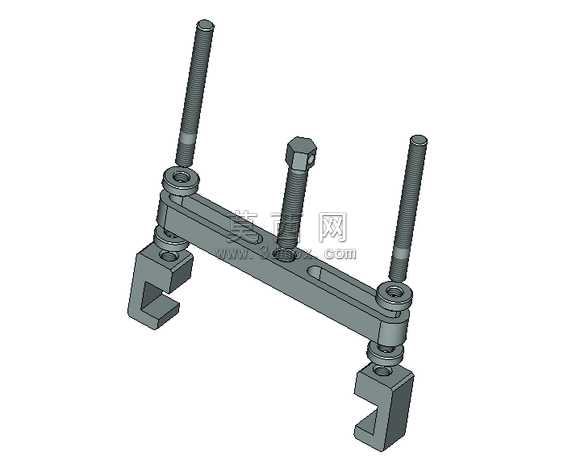

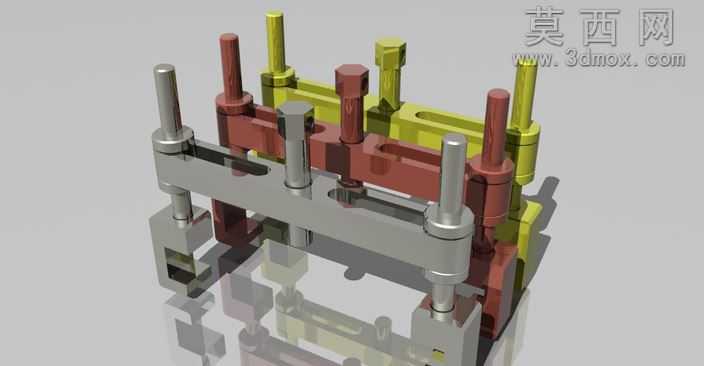

本作品为一款双钩可调式夹持工装的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处结构尺寸都做了精准的参数化设定，确保各活动部件的运动行程与装配关系完全符合实际使用逻辑。建模阶段首先完成主体横梁的基体绘制，采用拉伸凸台命令构建等截面横梁主体，对横梁上的三个导向孔做了同轴度与孔径公差的参数约束，保证导杆滑动时无卡滞、无过量间隙。三根导杆分别对应中间定位柱与两侧夹持钩，其中两侧导杆下端与C型夹持钩采用一体化建模设计，对夹持钩的卡口做了圆角过渡处理，避免应力集中的同时也能防止装夹时刮伤工件表面，导杆与横梁导向孔之间预留了合理的滑动配合间隙，可实现夹持间距的灵活调节，适配不同尺寸的工件装夹需求。中间导杆上端设置了方头驱动结构，可配合扳手等工具实现锁紧或调节操作，导杆中部设计有限位轴肩，防止导杆从横梁导向孔中滑脱。材质渲染阶段，整体结构赋予哑光金属钢材质，对金属表面做了细微的磨砂纹理处理，还原普通工装夹具的真实表面质感，边缘处添加了轻微的倒角高光效果，凸显机械加工的工艺特征，没有添加冗余的装饰性材质，完全贴合工业工装的实用属性。结构设计上采用对称式布局，两侧夹持钩的受力点与横梁中心处于同一受力平面，装夹时可保证受力均匀，不会出现偏载歪斜的问题，导杆上可根据使用需求加装锁紧螺母，调整到合适夹持间距后即可锁定位置，保证装夹的稳定性。整个模型的装配关系完全按照实际机械装配逻辑搭建，可在三维软件中实现夹持间距调节、导杆滑动的运动仿真，直观展示工装的工作原理，所有结构均做了工艺合理性校验，不存在无法加工的异形结构，每一处特征都对应实际的机加工工序，可直接作为工装设计的参考方案，用于小型工件的吊装、夹持固定等作业场景，整体结构简洁可靠，没有多余的冗余部件，兼顾了调节灵活性与结构刚性。
