双工位加工托盘零件换料机器人夹具

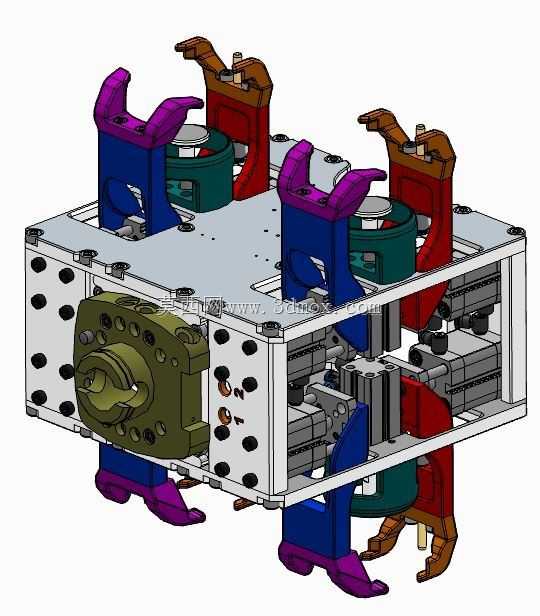

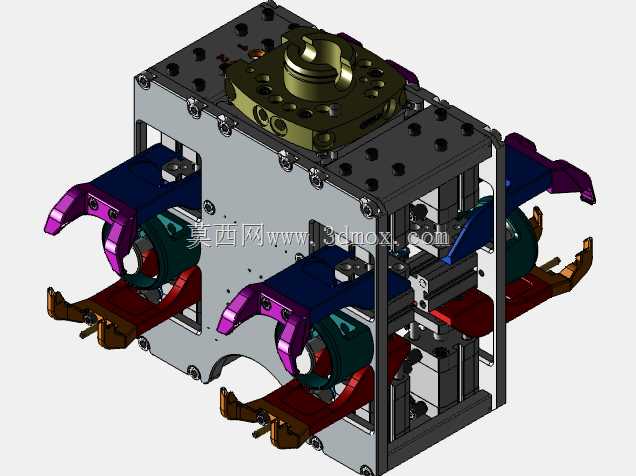

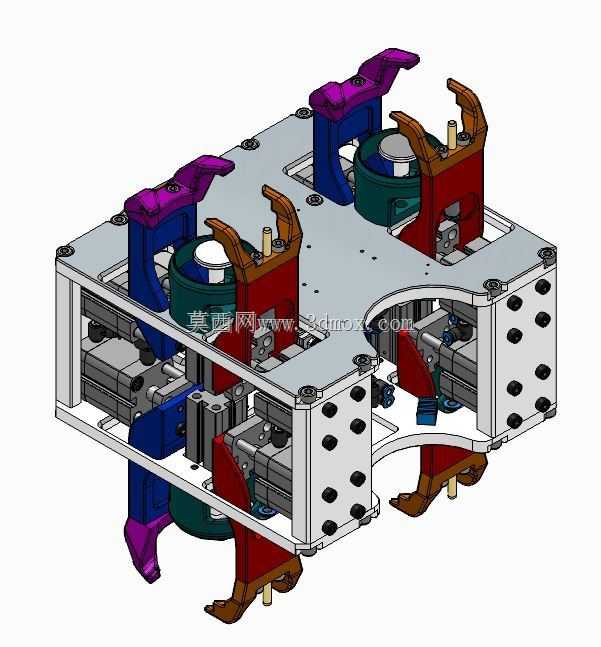

　　在离散制造的机加工自动化产线里，加工中心托盘上的工件上下料一直是影响产线节拍的关键环节，这款双工位机器人夹具正是针对这类场景开发的末端执行机构，适配六轴工业机器人的末端法兰安装，可在一次机器人行进路径中完成两个工位的工件取放动作，大幅压缩空行程耗时。从结构布局来看，夹具采用对称式双夹爪排布设计，主体承载框架采用铝合金板材经铣削加工成型，框架上预留了成阵列的标准安装孔位，既可以根据不同托盘的工件间距调整夹爪模块的安装位置，也能兼容不同规格的快换法兰对接需求，安装边界覆盖主流20kg负载级工业机器人的末端安装尺寸，无需额外制作过渡转接板即可完成装配。

　　夹爪的驱动单元集成了行业成熟的气动执行组件，其中夹紧力输出模块采用SCHUNK的标准气爪，保证重复夹持精度与长期运行的可靠性，气路控制元件则选用FESTO的阀组与接头，所有气路管线均内置于主体框架的空腔内，避免机器人高速运动过程中管线与周边设备、托盘护栏发生剐蹭，同时也减少了车间切削液、金属碎屑对管线的侵蚀。夹爪的指型结构针对加工托盘上的常见盘类、轴类零件轮廓做了仿形设计，接触部位预留了聚氨酯垫的安装槽，可根据被夹持工件的表面硬度更换不同材质的缓冲垫，防止装夹过程中划伤工件已加工表面，同时增大夹持摩擦力，避免机器人高速移位时工件发生滑脱。

　　在实际产线应用中，这类夹具通常配套托盘交换机构使用，机器人携带夹具移动至待下料托盘位置时，两组夹爪可同时对准两个已完成加工的工件，同步完成夹紧动作后抬升，再移动至待上料工位，将毛坯件装入托盘定位孔，整个动作循环无需中途更换夹爪，相比单夹爪方案可将单托盘上下料节拍缩短近40%。设计过程中充分考虑了加工车间的恶劣工况，所有外露的金属结构件均做了硬质阳极氧化处理，紧固件全部采用不锈钢材质，可抵御切削液飞溅与金属粉尘的附着，日常维护仅需定期检查气爪的润滑状态与夹指的磨损情况即可，无需复杂的拆解保养。

　　夹具的重心经过严格配平，主体框架的重量控制在6.8kg以内，搭配夹爪与驱动组件的总重量不超过12kg，不会对机器人的有效负载造成过多占用，保证机器人在满行程运动过程中的动态稳定性。夹爪的开合行程覆盖20mm至120mm的工件直径范围，可兼容同一条产线上多种规格的盘类、短轴类零件装夹需求，无需频繁更换夹指即可适配小批量多品种的生产模式。气路接口统一设置在夹具与机器人法兰对接的端面上，采用快插式接头设计，现场调试时可快速完成气路连接，同时预留了传感器安装位，可加装磁性开关检测夹爪的开合状态，将信号反馈至产线PLC，实现装夹到位的闭环检测，避免出现漏夹、未夹紧就移位的故障。从结构刚性来看，主体框架的板材厚度经过有限元校核，在满负载夹持状态下的最大形变量不超过0.02mm，可保证工件取放时与托盘定位孔的同轴度要求，不会因为夹具变形导致工件装卡不到位，影响后续加工精度。
