电站锅炉顶部吊挂支撑系统结构设计

　　在燃煤电站、生物质发电站以及大型工业供热锅炉的炉膛上部区域，顶部支撑系统是连接炉顶承重梁与受热面组件、汽水管道的核心传力结构，整套结构需要同时承担垂直方向的静载荷、锅炉启停过程中的热位移载荷、烟气流经受热面产生的脉动载荷，还要适配不同管排的膨胀差，避免管系因附加应力出现开裂、泄漏问题。这套支撑结构的设计首先从载荷核算切入，先根据覆盖区域内的过热器管排、再热器管组、集箱以及连接管道的自重，叠加管内介质重量、保温层重量计算总静载荷，再结合锅炉运行压力等级、启停速率核算热态下的位移量，不同位置的管排膨胀方向存在差异，靠近炉膛中心的管排垂直膨胀量更大，靠近侧墙的管排还存在水平方向的侧向位移，因此吊挂组件的设计预留了足够的位移间隙，不会在热态运行时出现卡涩、别劲的问题。

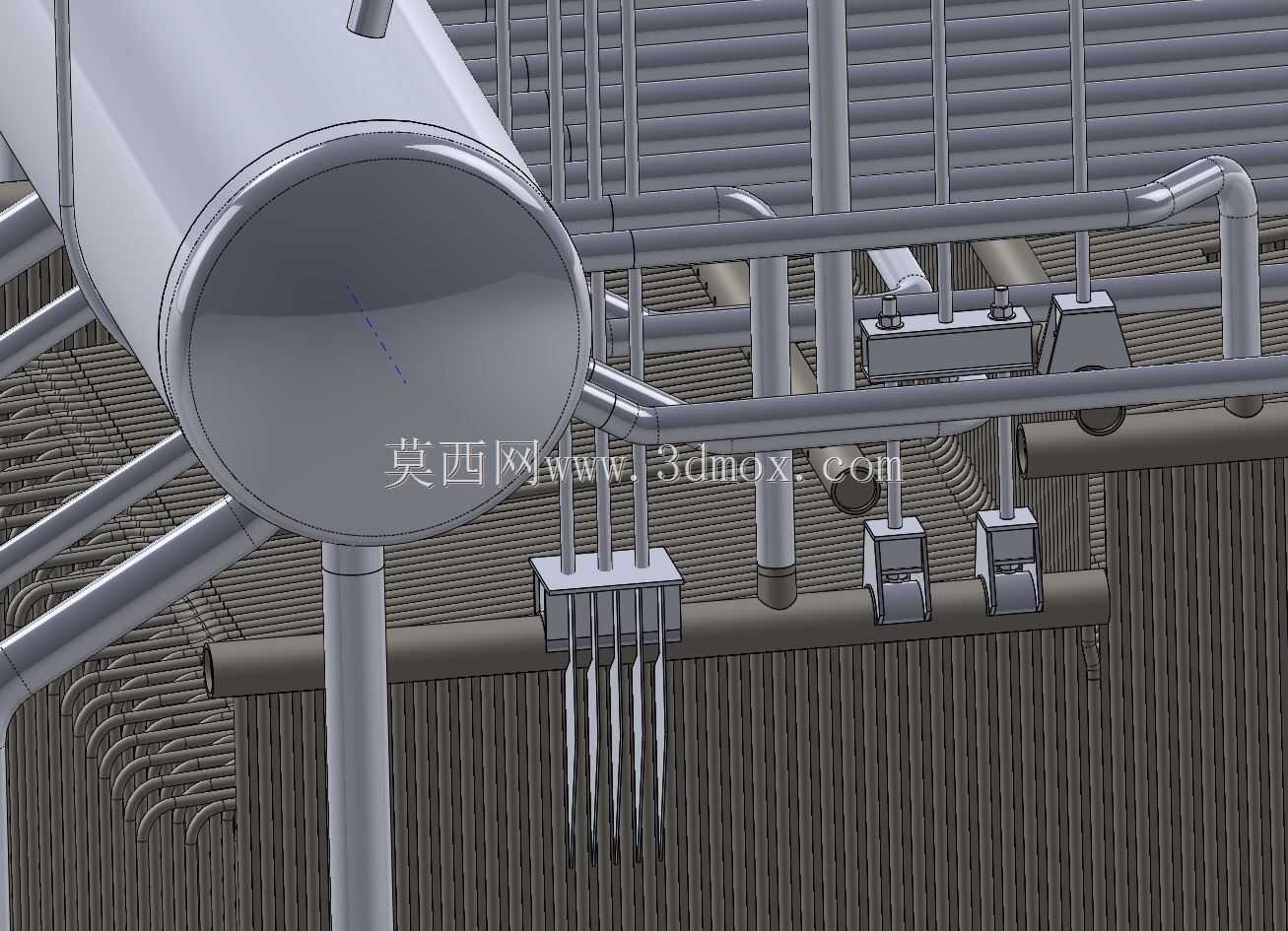

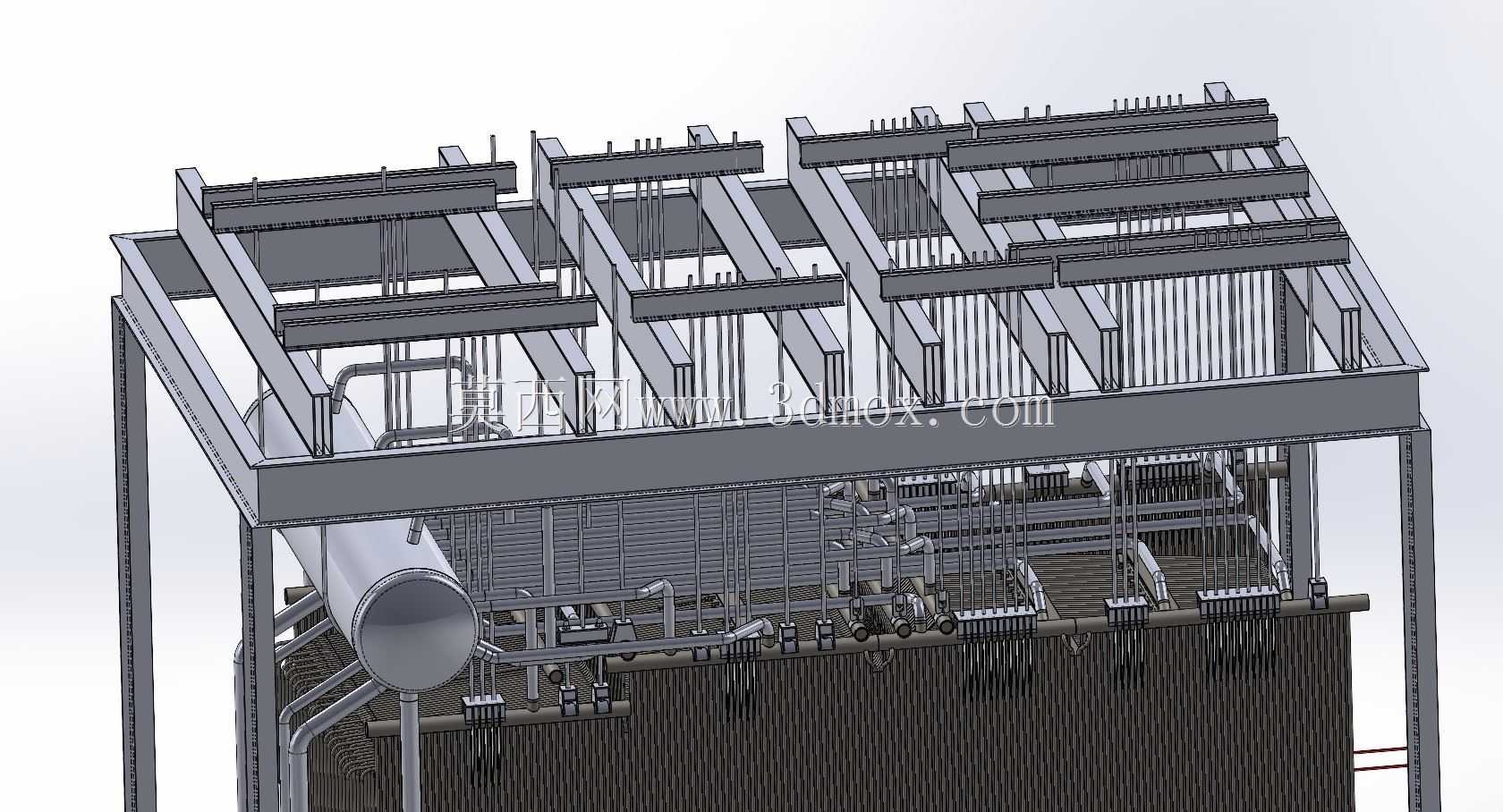

　　从结构组成来看，整套系统包含顶部的承载连接板、垂直吊杆、下部的管排夹持组件、集箱固定支座几个核心部分，承载连接板直接与炉顶的大刚度承重梁连接，连接板上的吊杆孔采用长圆孔设计，可根据现场安装的实际管排位置进行横向调整，抵消安装过程中产生的位置偏差，降低现场安装的对位难度。垂直吊杆采用等强度设计，杆身的螺纹段做了退刀槽优化，避免应力集中在螺纹根部，吊杆与下部夹持组件的连接位置设置了球面调心结构，当管排出现倾斜位移时，球面副可以自动调整角度，让吊杆始终保持垂直受拉状态，不会出现附加弯曲应力。

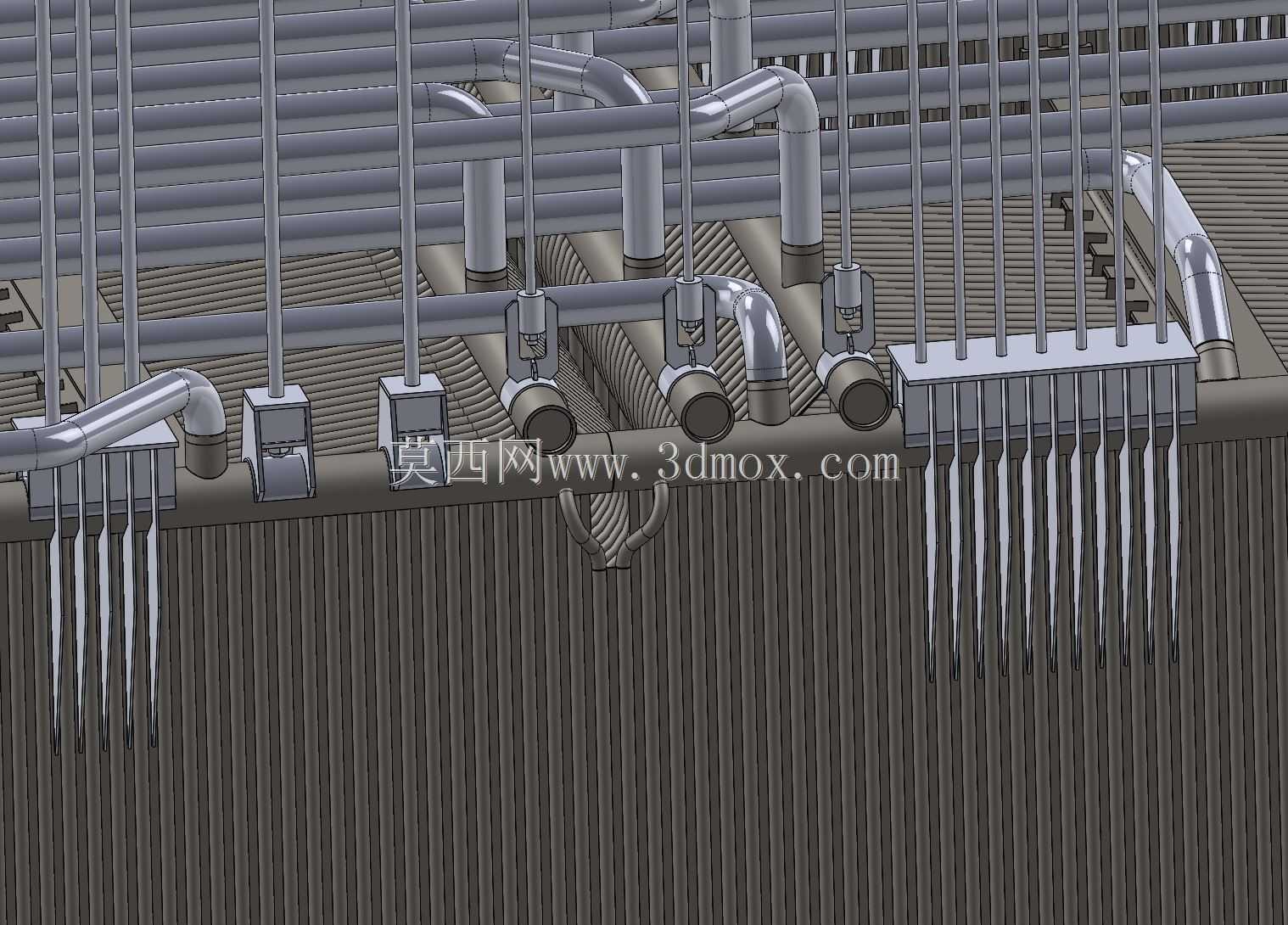

　　下部的管排夹持组件采用分片式抱箍结构，与管道接触的位置做了圆弧过渡，不会对管壁产生局部压痕，抱箍与管壁之间预留了微小的滑动间隙，允许管道沿轴向自由膨胀，同时又能限制管道的横向晃动，避免烟气流过管排时产生共振。集箱固定支座设置在集箱的两端位置，支座上的滑动面采用低摩擦系数的接触面设计，可承受集箱的轴向膨胀位移，同时将集箱的载荷均匀传递到吊杆结构上。在安装边界方面，整套支撑结构的顶部连接面需要与炉顶梁的底面保持平行，平面度公差控制在合理范围内，避免承载连接板出现偏载；吊杆的安装垂直度偏差需要控制在杆长的千分之一以内，防止吊杆受弯；下部夹持组件的安装位置需要与管排的重心位置重合，避免管排出现倾斜。

　　设计过程中还考虑了检修维护的便利性，所有连接螺栓的位置都预留了足够的操作空间，不需要拆除周边大面积的保温层就可以进行螺栓紧固、组件更换作业；吊杆上设置了载荷标识位置，可在检修时通过测量吊杆的伸长量核算实际承载值，判断是否存在载荷分配不均的问题。针对不同的锅炉容量，这套支撑结构的尺寸可做模块化调整，小容量工业锅炉的吊杆直径、连接板厚度可适当减小，大容量高参数电站锅炉则需要选用更高强度的材料，同时增加防松结构，避免长期运行过程中螺纹连接出现松动。整套结构的布局充分利用了炉顶的现有空间，不会与炉顶的其他管道、吹灰设备、检修平台产生干涉，所有棱角位置都做了圆弧倒角处理，避免安装过程中划伤施工人员，也防止保温层铺设时出现局部破损。在实际运行场景中，这套顶部支撑系统可以有效固定炉内的受热面管系，避免管排出现晃动、错位，减少管屏因振动产生的磨损问题，同时合理的位移补偿设计可以释放管系的热膨胀应力，延长受热面的使用寿命，降低锅炉运行过程中的泄漏风险。
