伯内斯双缸蒸汽动力装置结构模型

项目分类:通用机械零部件 发布时间:2025-01-01 ID:874489
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型
  • 伯内斯双缸蒸汽动力装置结构模型

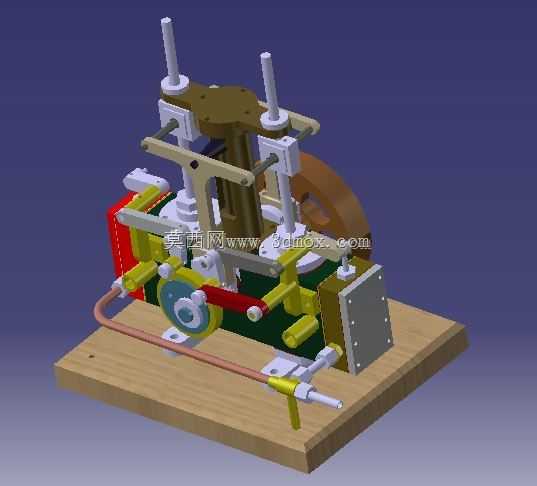

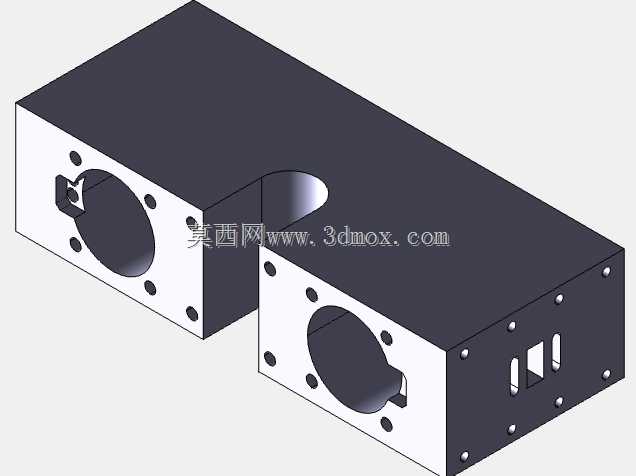

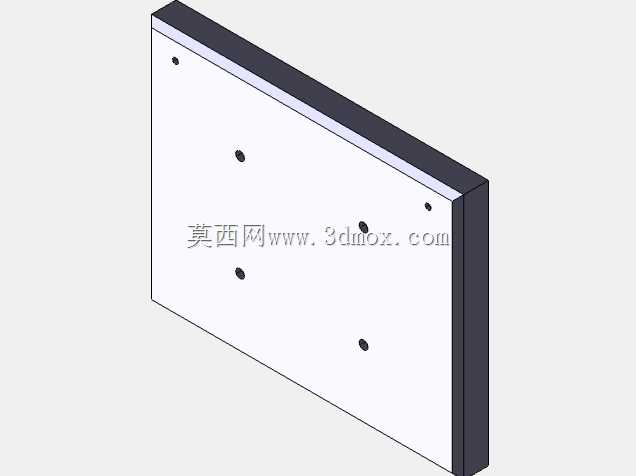

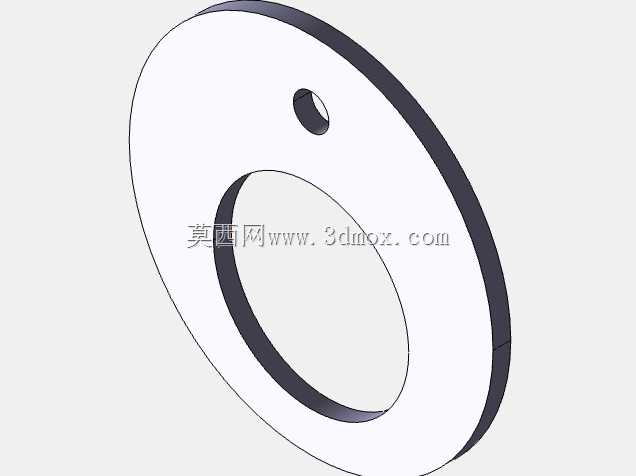

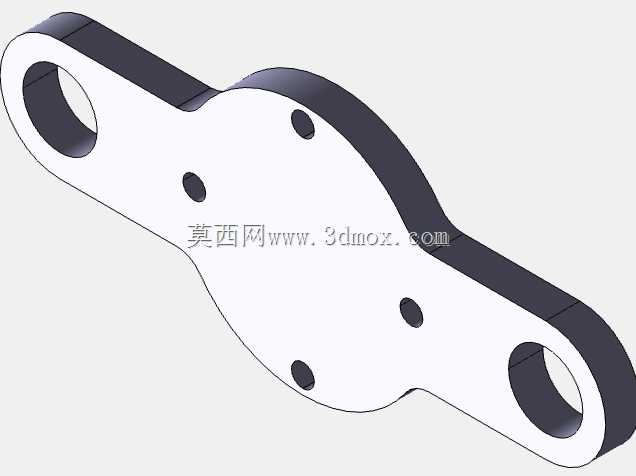

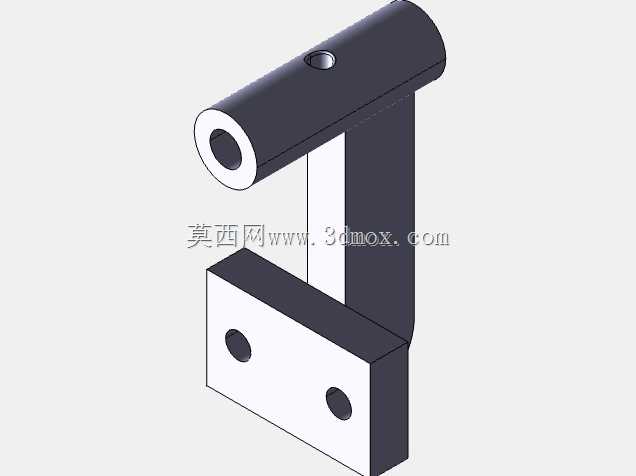

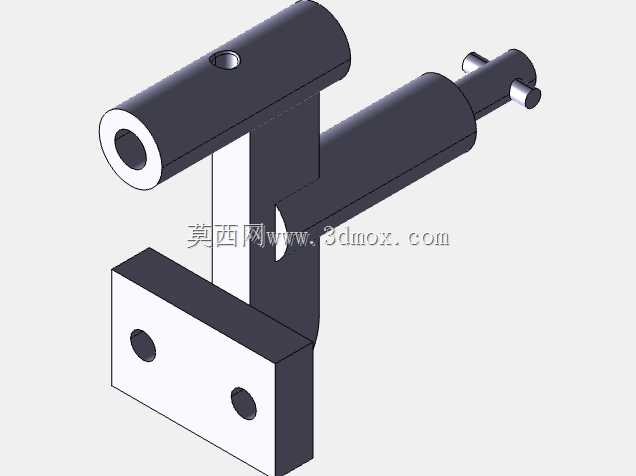

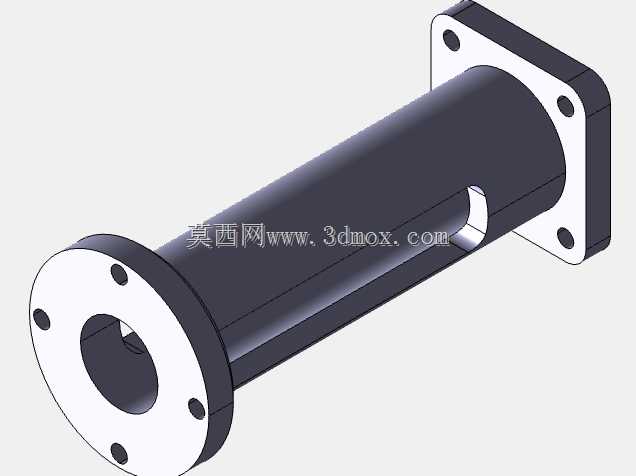

  这套双缸蒸汽动力结构,核心是通过两个平行布置的汽缸交替进排汽,将蒸汽的压力能转化为旋转轴的机械能输出,相比单缸蒸汽机,双缸结构能大幅降低动力输出的脉动性,让曲轴转动更平稳,在早期小型工业动力、船舶辅机、教学演示场景中都有对应的应用原型。从结构布局来看,整套装置采用木质底板作为安装基座,所有运动部件、配气组件、管路系统都集成固定在底板上,安装边界以底板外缘为限,整体布局紧凑,立式布置的汽缸组件位于装置中上部,通过支架与底板连接,曲轴飞轮组件布置在汽缸侧下方,配气滑阀机构与汽缸一一对应,通过连杆与曲轴的偏心轮联动,实现进排汽相位的精准匹配。

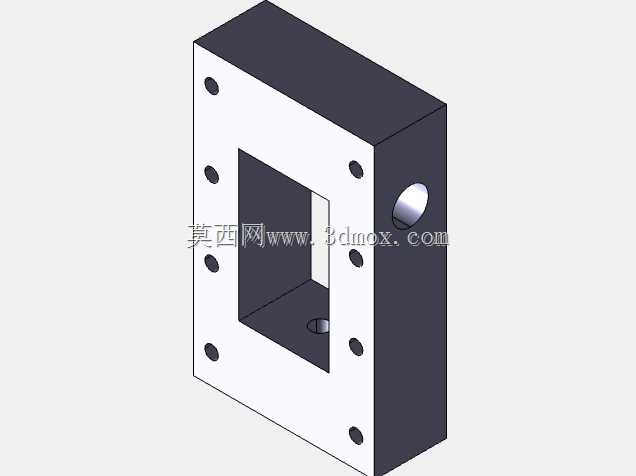

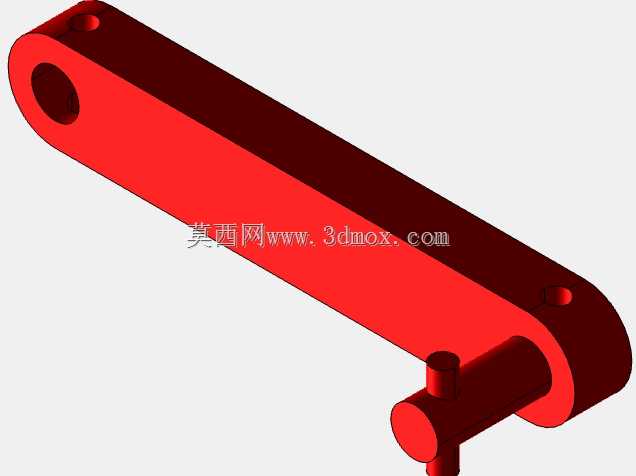

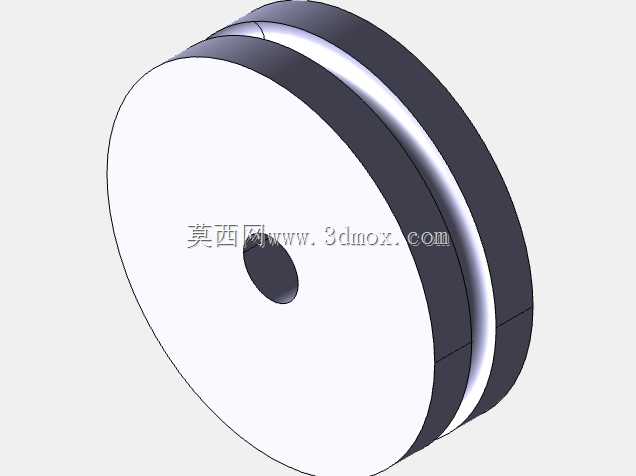

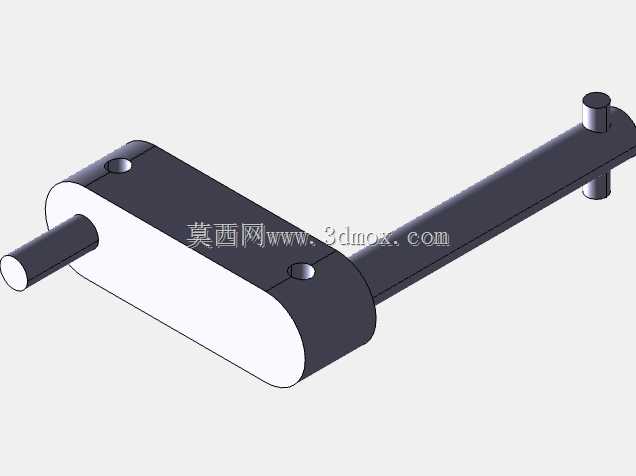

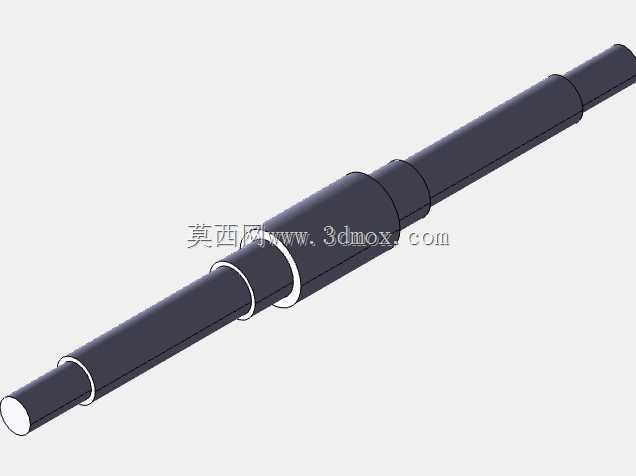

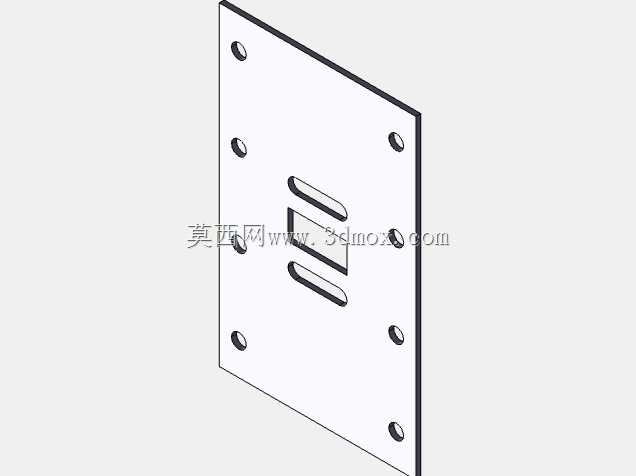

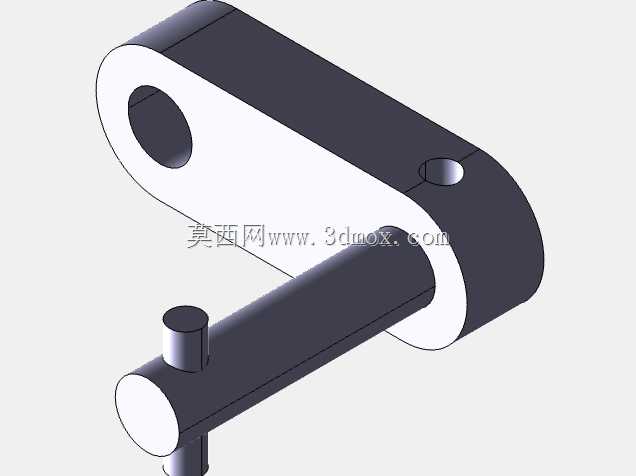

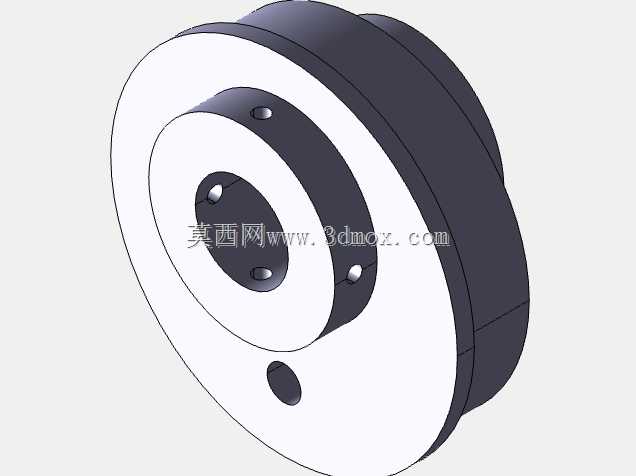

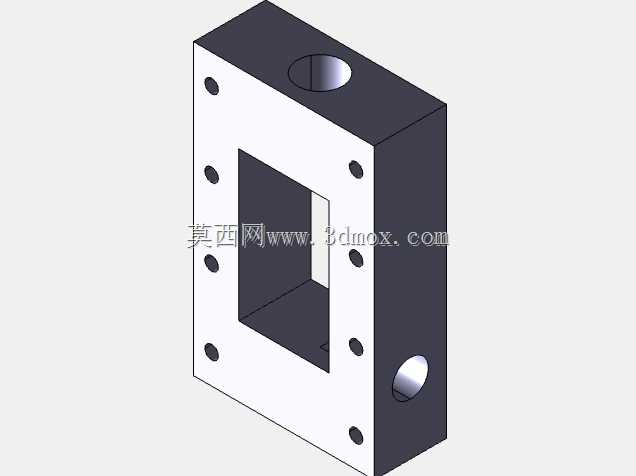

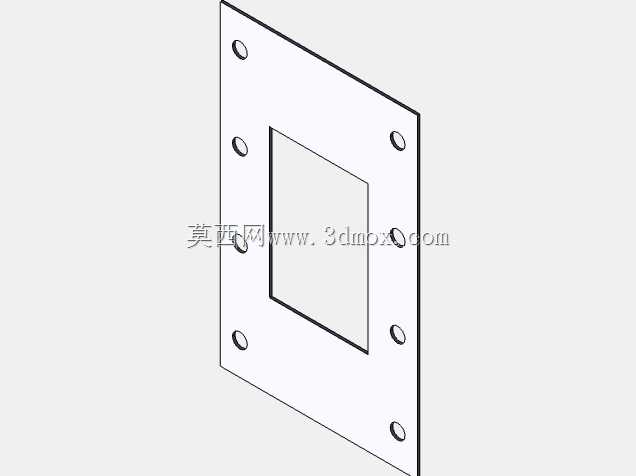

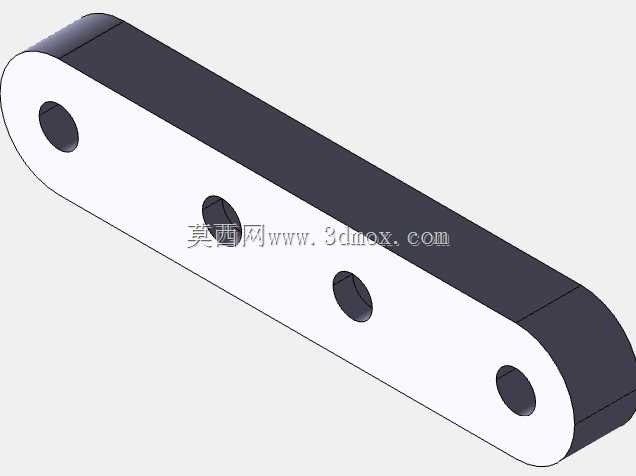

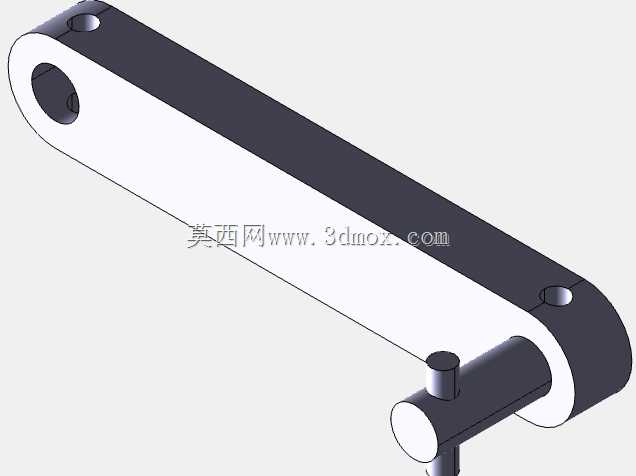

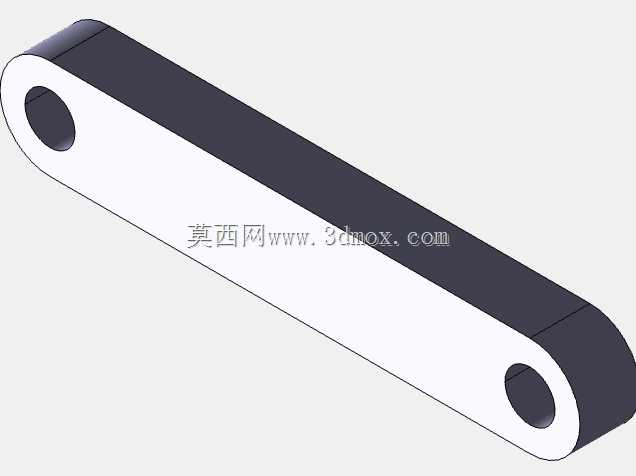

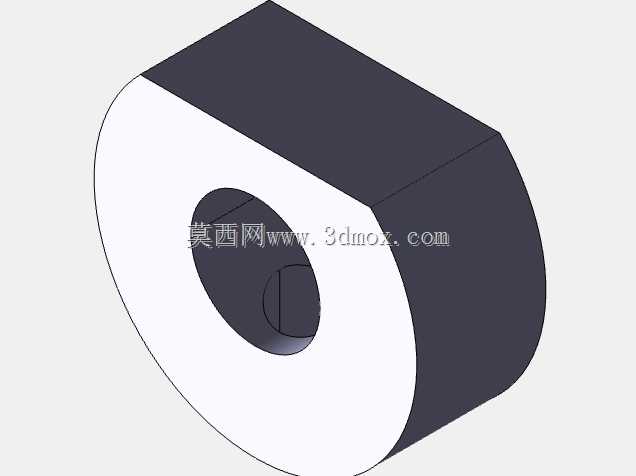

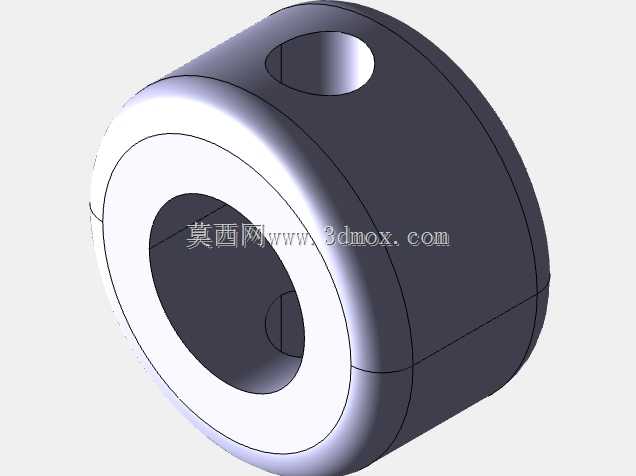

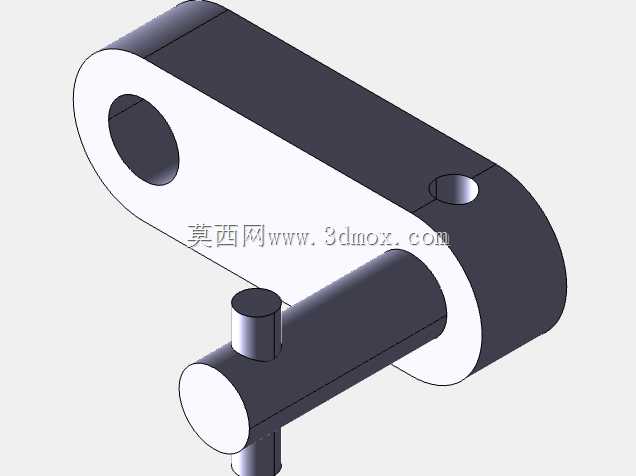

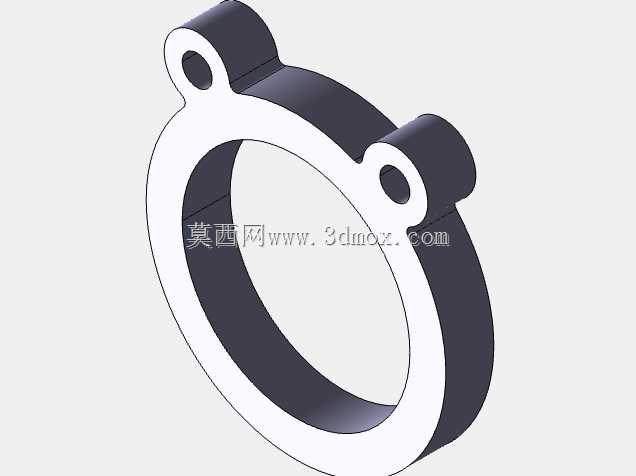

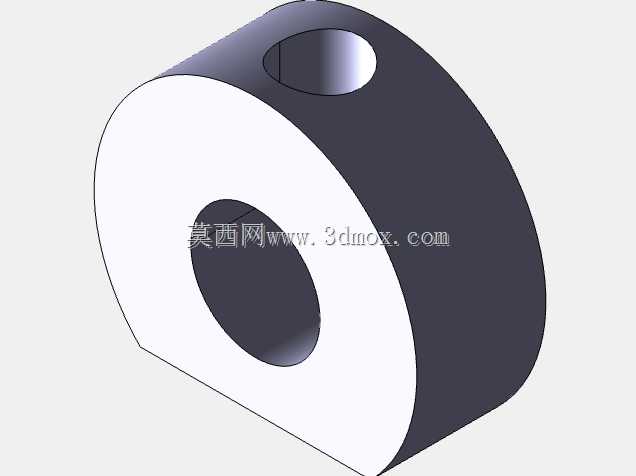

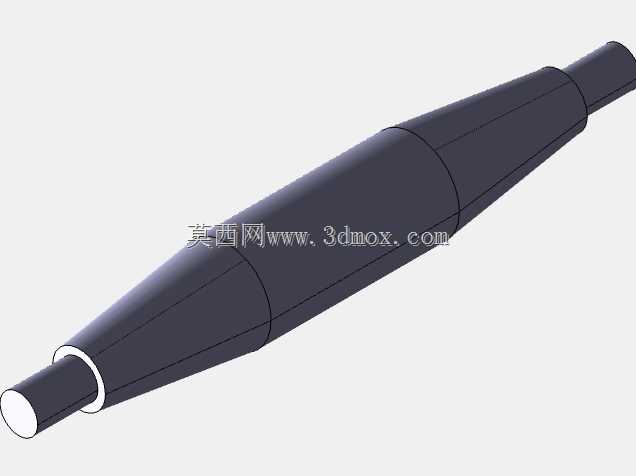

  设计过程中首先要解决的是两个汽缸的相位差问题,为了让两个汽缸的做功行程错开90度曲轴转角,曲轴的两个曲柄销需要呈垂直角度布置,这样当其中一个汽缸处于止点位置时,另一个汽缸正好处于做功行程的中段,避免出现启动死点,同时让输出扭矩的波动幅度降到单缸结构的四分之一左右,不需要额外配置大惯量飞轮也能维持稳定转动。配气机构采用滑阀式配气,每个汽缸对应一个独立的滑阀室,滑阀的往复运动由曲轴上的偏心轮驱动,偏心轮的安装角度需要和对应汽缸的曲柄销保持固定相位差,保证滑阀在活塞运动到合适位置时,精准打开进汽口和排汽口,让新鲜蒸汽推动活塞做功,做功后的乏汽通过排汽管路引出。

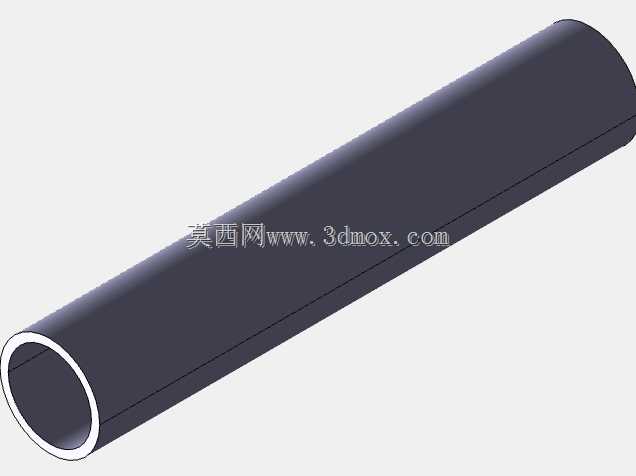

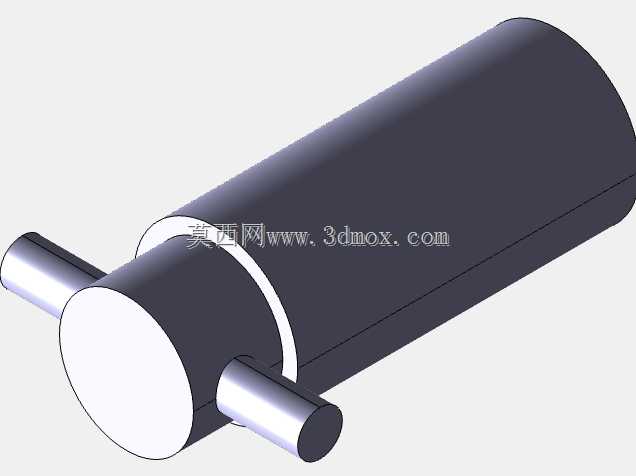

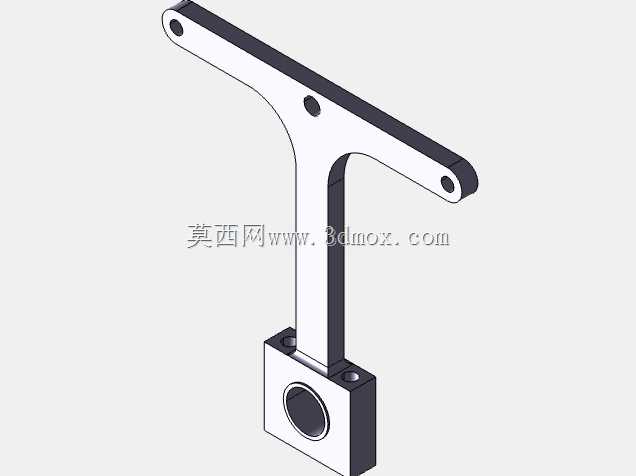

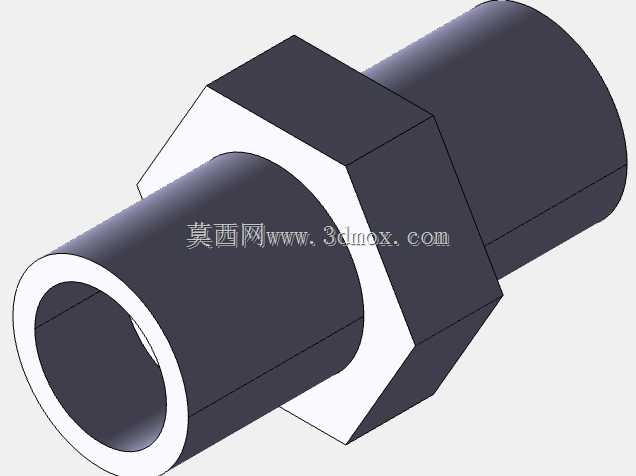

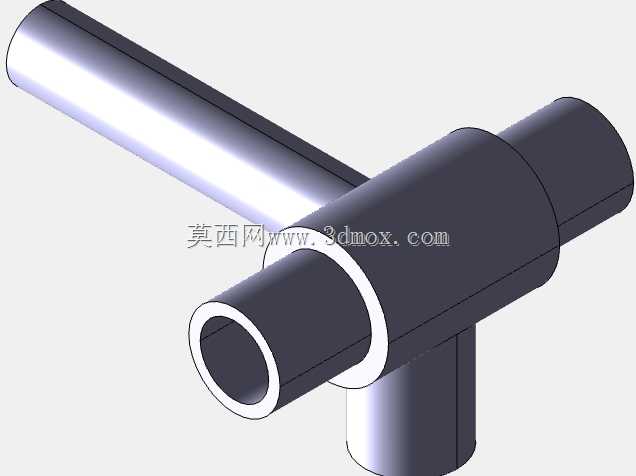

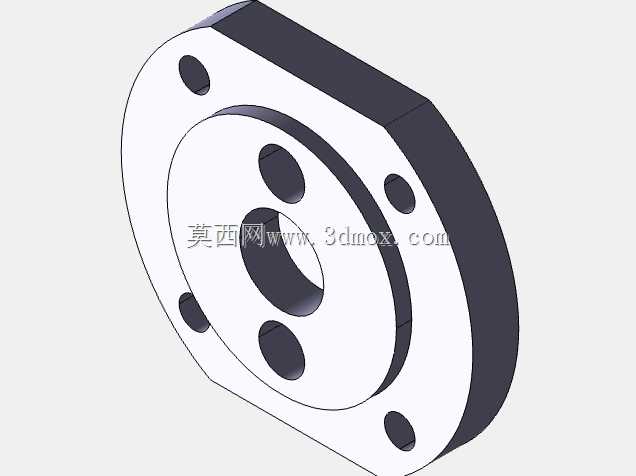

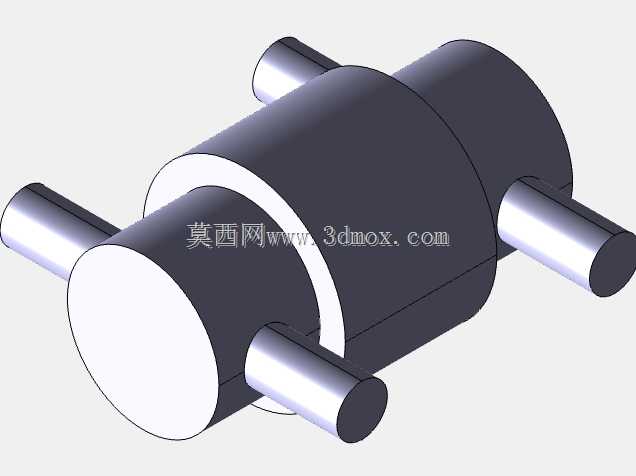

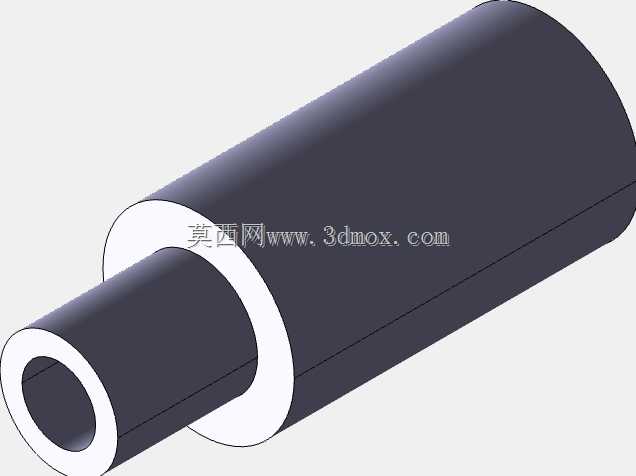

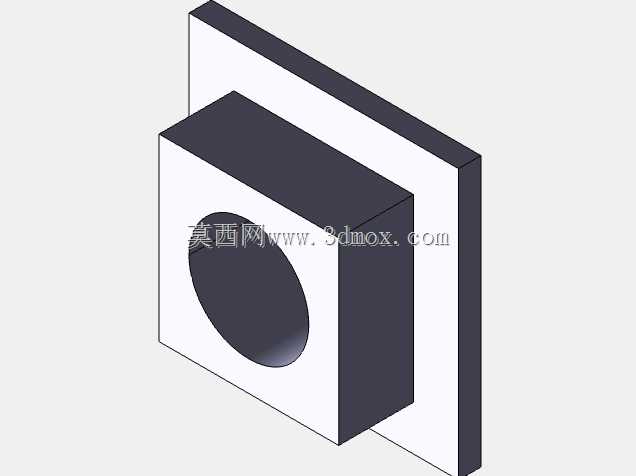

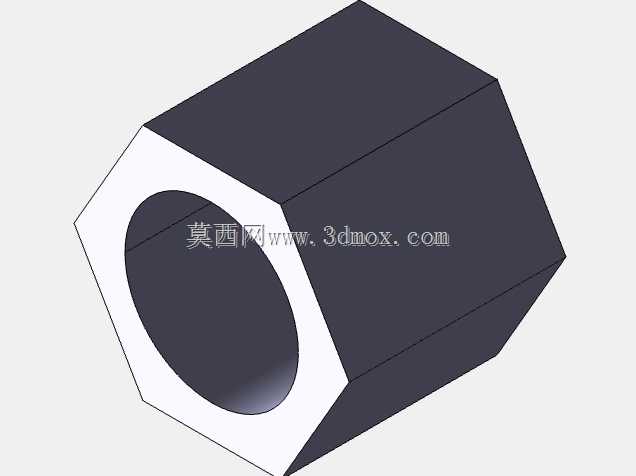

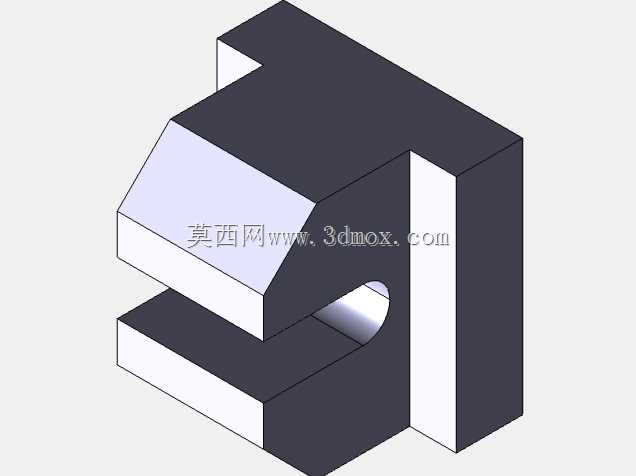

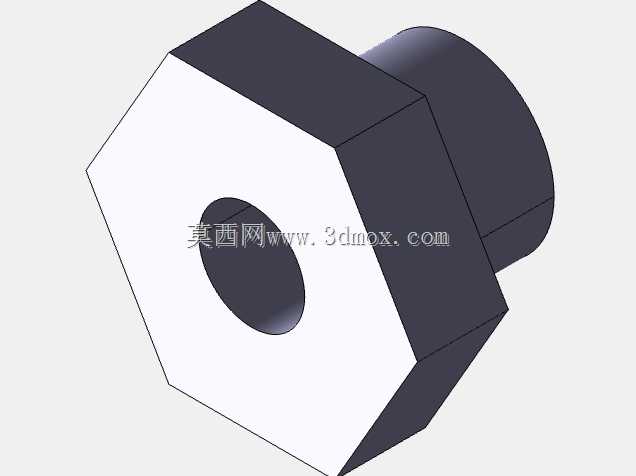

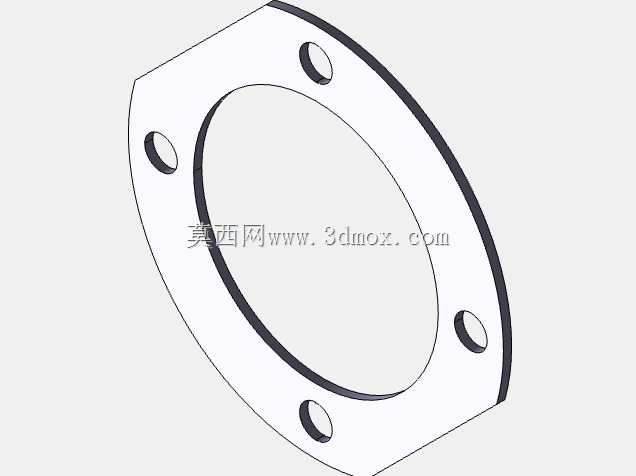

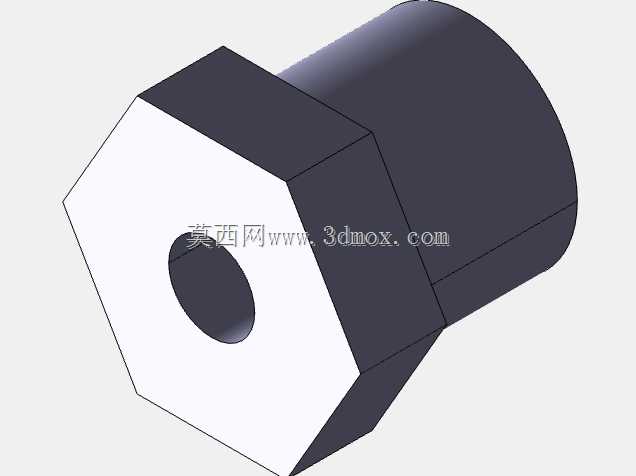

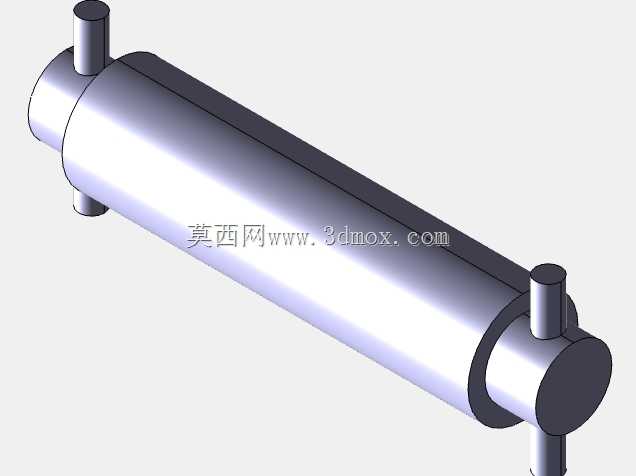

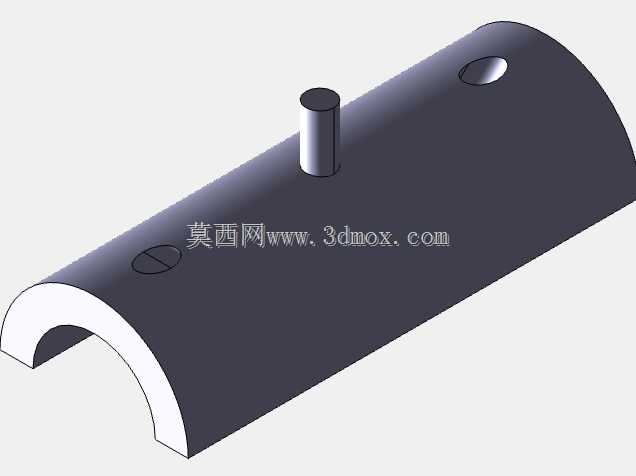

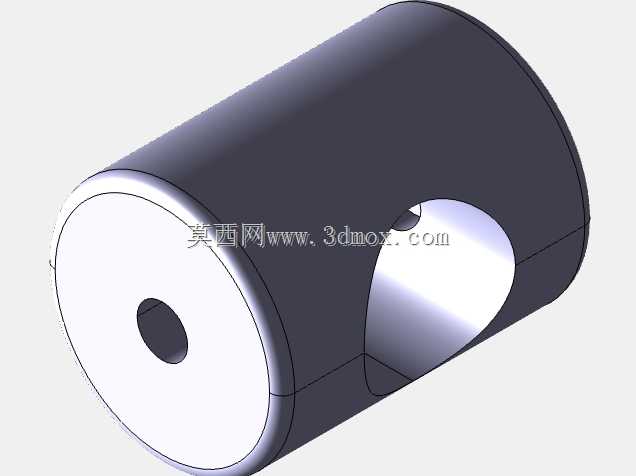

  管路系统采用紫铜管作为蒸汽输送通道,从总进汽接头接入后,通过分支管路分别通向两个滑阀室的进汽口,排汽则从滑阀室的排汽口汇总后引出,管路的走向需要避开所有运动部件的运动轨迹,尤其是曲轴、连杆、活塞的运动包络范围,避免运行过程中出现管路与运动件的干涉。活塞组件采用活塞环密封结构,活塞杆与汽缸端盖之间设置填料密封,减少蒸汽泄漏量,活塞杆的另一端通过十字头滑块与导向支架连接,将活塞的直线运动约束在平行于汽缸轴线的方向,避免活塞杆承受侧向力,降低密封件和缸壁的磨损。

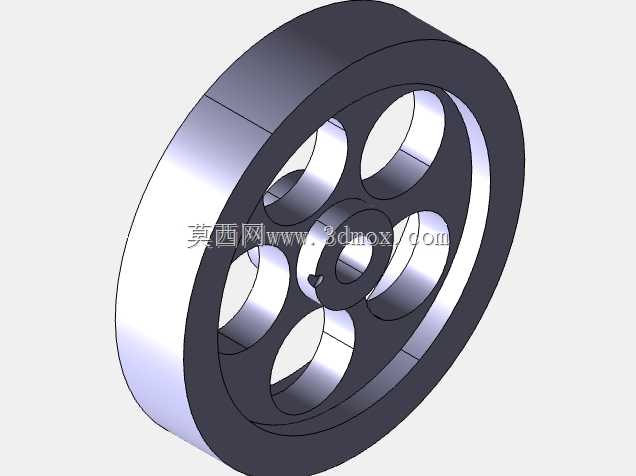

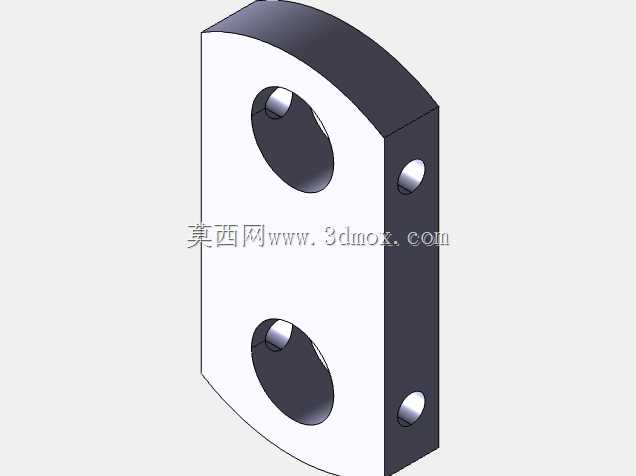

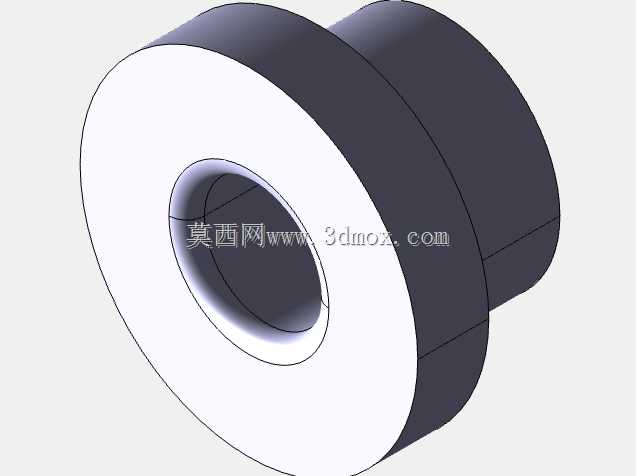

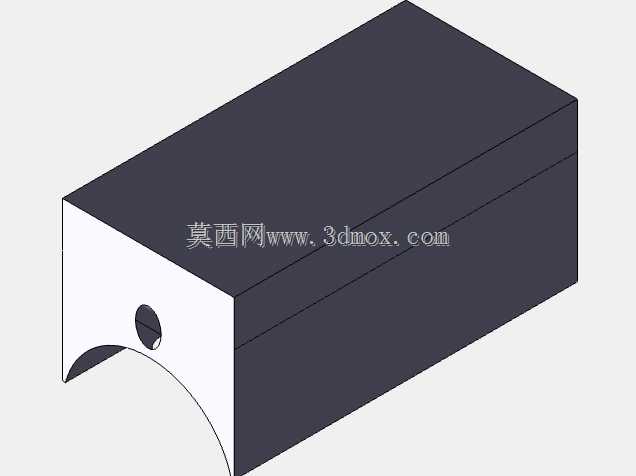

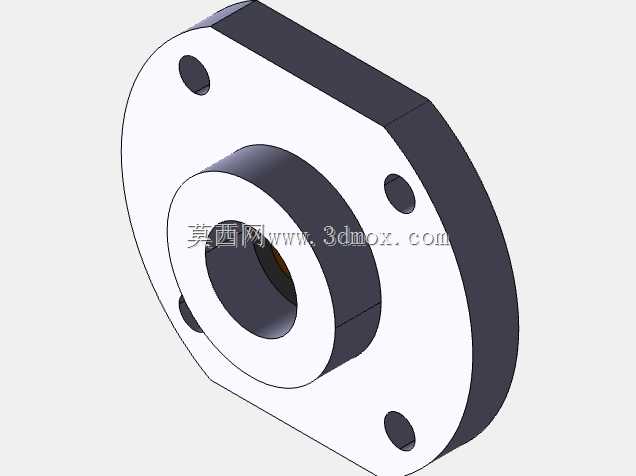

  从安装尺寸来看,整套装置的重心落在木质底板的几何中心附近,立式汽缸的高度决定了装置的总高度,飞轮的直径决定了装置的最大宽度,安装时只需要将底板固定在水平台面上,接通气源即可演示运行,不需要额外的辅助支撑。所有运动副都采用间隙配合,曲轴与支架轴承座之间、连杆与曲柄销之间、十字头与导向槽之间都预留了合适的运行间隙,保证运动顺畅无卡滞,同时不会因为间隙过大产生冲击和异响。这套结构除了作为经典动力机械的教学演示模型外,也可以作为小型蒸汽动力装置的设计参考,其配气相位匹配、双缸错相位布置、运动干涉校验的设计思路,同样适用于其他往复式动力机械的结构开发。在建模过程中需要逐个完成零件的结构设计,再按照实际装配关系完成总装,校验所有运动部件的行程是否符合设计要求,检查相邻零件在极限位置是否存在干涉,尤其是活塞运动到上下止点时,滑阀的位置是否正好对应进排汽的切换节点,保证机构运行逻辑和实际蒸汽机的工作原理完全一致。
