卡丁车竞赛专用转向方向盘结构设计

　　在场地卡丁车的整车结构体系中，转向系统是直接决定操控响应精度、车手驾驶反馈的核心模块，而方向盘作为车手与车辆交互的唯一直接操控部件，其结构设计合理性直接影响竞赛过程中的操控表现。不同于民用乘用车的多功能方向盘，卡丁车专用方向盘不需要集成多功能按键、安全气囊等附加结构，所有设计都围绕轻量化、高握持可靠性、转向力传递直接性三个核心目标展开。

　　从实际应用场景来看，这类方向盘主要适配场地竞速类卡丁车，使用场景涵盖业余娱乐车场、专业竞赛卡丁车场地，日常使用中需要承受车手高频次的转向施力，尤其是在连续过弯时，车手会通过方向盘施加较大的侧向拉力与扭转力，同时场地内的颠簸振动也会持续传递到方向盘本体，因此结构强度冗余是设计阶段首先要考量的指标。设计初期参考了大量实际赛事中卡丁车方向盘的握持姿态，车手在佩戴赛车手套的状态下，握持位置主要集中在轮圈的3点、9点位置，同时在高速过弯时会有小幅调整握持点的操作，因此轮圈的截面形状没有采用正圆形设计，而是在常用握持区域做了贴合手掌弧度的微凹处理，减少长时间握持的疲劳感，同时避免转向施力时出现打滑的情况。

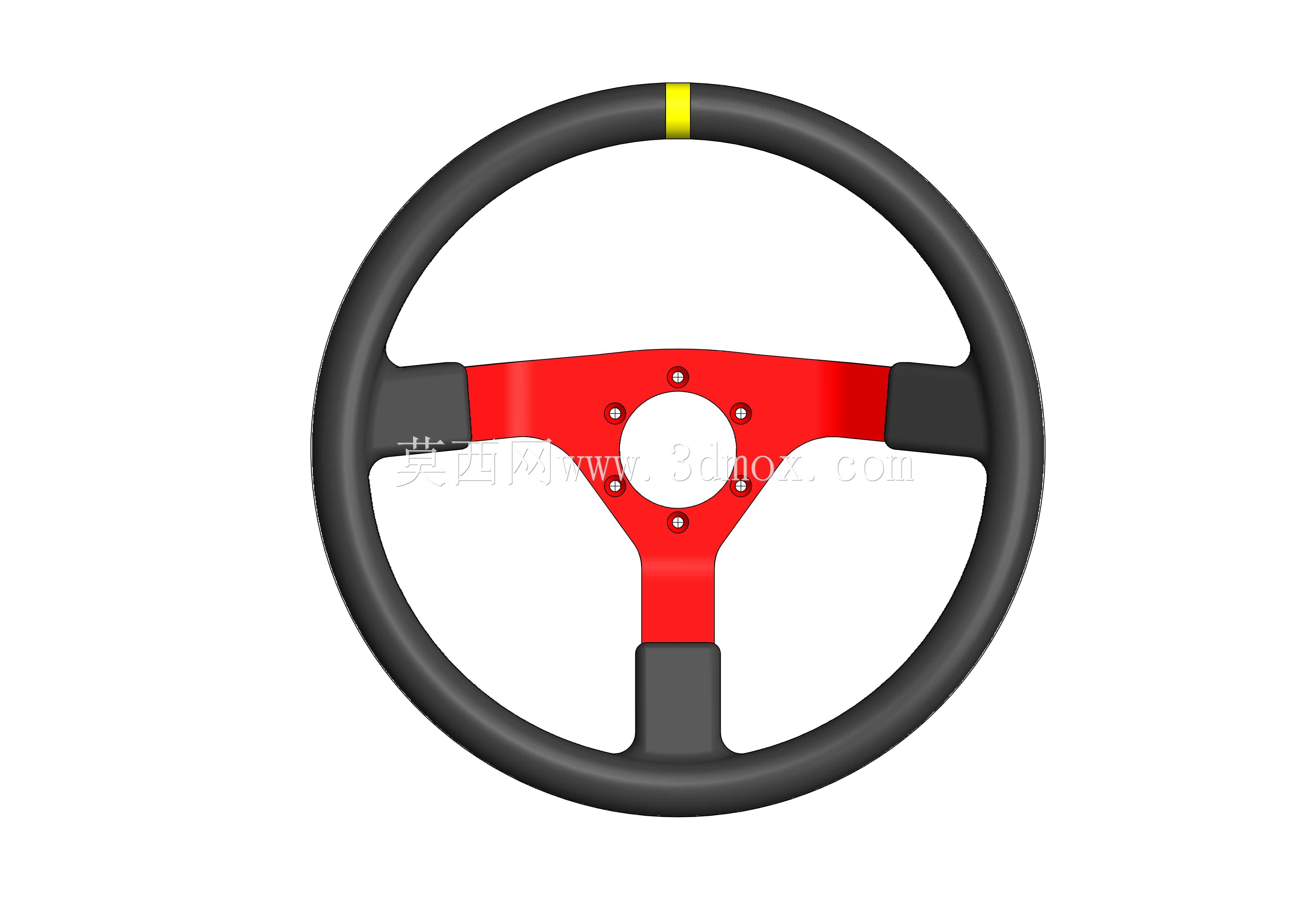

　　结构层面，整个方向盘采用轮圈、辐条、安装基座三个部分一体化建模的思路，没有做多余的拼接结构，减少装配带来的公差累积。轮圈部分的直径参考了主流竞赛卡丁车的通用尺寸，控制在270mm-280mm区间，这个尺寸既能够保证足够的转向力臂，让车手在转向时不需要施加过大的握力，又不会因为直径过大影响车手上下车的操作空间，同时适配卡丁车驾驶舱内的狭窄布局，避免转向时碰到车手的腿部或者舱内其他部件。辐条采用三辐式布局，三根辐条从中心安装基座均匀延伸至轮圈内侧，辐条的截面做了变厚度处理，靠近基座的位置厚度更大，向轮圈延伸的过程中逐渐收窄，这种设计既能够保证扭转刚度，避免转向过程中辐条出现形变导致的转向虚位，又能尽可能降低整体重量，减少转向系统的转动惯量，让转向响应更加跟手。

　　安装基座位于方向盘的中心位置，设计了标准的花键连接孔位，能够直接适配市面上绝大多数卡丁车转向柱的连接规格，安装端面预留了3个均匀分布的螺栓孔，安装时只需要将方向盘的花键孔对准转向柱的花键轴推入，再拧紧固定螺栓即可完成装配，不需要额外做转接结构，安装边界完全符合卡丁车转向系统的通用安装规范，不会出现与转向柱护罩、仪表安装位干涉的情况。中心基座的表面做了平整化处理，没有凸起的结构，避免车辆发生碰撞时对车手造成额外的伤害，符合卡丁车赛事的安全规范要求。

　　材质选择的模拟阶段，轮圈部分预设采用聚氨酯发泡包裹玻璃纤维骨架的结构，外层的聚氨酯材质硬度控制在邵氏60度左右，既能够提供足够的握持摩擦力，佩戴手套操作时不会打滑，又有一定的缓冲性能，在路面颠簸传递到方向盘时能够过滤一部分振动，降低车手的手臂疲劳。辐条与中心基座采用铝合金一体压铸成型的工艺模拟，在保证结构强度的同时将整体重量控制在600g以内，比传统的钢制方向盘重量降低40%左右，轻量化的设计能够让转向操作更加轻盈，尤其是在连续S弯的快速转向操作中，车手不需要花费额外的力气克服方向盘自身的转动惯量，转向动作能够更加流畅。

　　设计过程中还做了受力仿真验证，在轮圈的常用握持位置施加150N的径向拉力与80N·m的扭转力矩，模拟车手极限转向时的施力状态，仿真结果显示整个结构的最大形变量小于0.2mm，应力集中区域主要分布在辐条与基座的连接位置，最大应力远低于铝合金的屈服强度，能够满足高频次竞赛使用的强度要求，不会出现长期使用后结构变形、开裂的问题。同时轮圈的握持区域做了防滑纹理的细节设计，纹理的深度控制在1mm左右，既能够增加摩擦力，又不会因为纹理过深硌手，影响长时间驾驶的握持体验。

　　从整车匹配的角度来看，这款方向盘的安装后端面距离转向柱安装面的距离控制在50mm，能够适配不同身高车手的坐姿调整需求，车手在调整座椅前后位置时，不需要额外加装方向盘垫片就能够找到舒适的握持距离，轮圈的中心与转向柱的轴线完全重合，转动过程中不会出现偏心的情况，保证转向时的力反馈均匀，不会出现某一个转向方向偏重的问题。整个模型的建模过程严格按照实际加工的公差要求做了细节处理，所有的连接孔位都预留了合理的安装公差，装配面的平面度控制在0.1mm以内，完全能够直接对接生产加工环节，不需要再做额外的结构调整。
