三相独立模块化IGBT逆变功率单元结构

项目分类:变压器/电感器 发布时间:2025-01-01 ID:874585
  • 三相独立模块化IGBT逆变功率单元结构
  • 三相独立模块化IGBT逆变功率单元结构
  • 三相独立模块化IGBT逆变功率单元结构

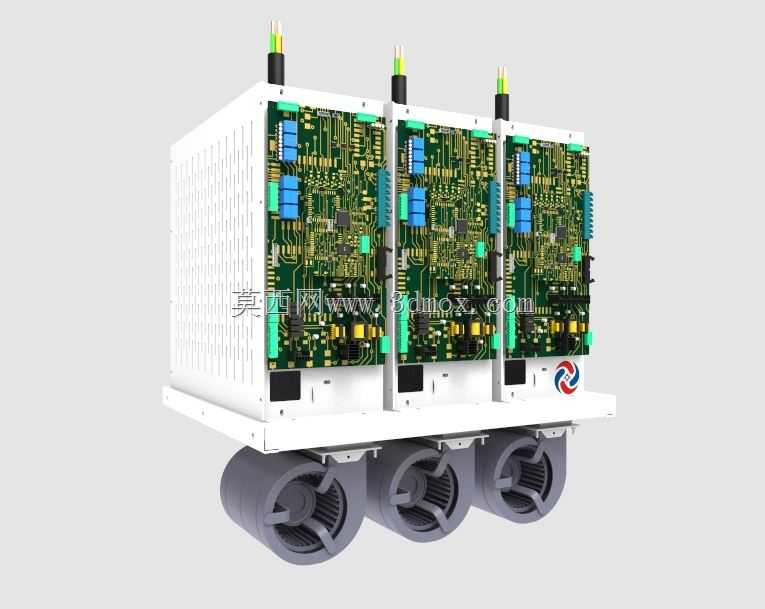

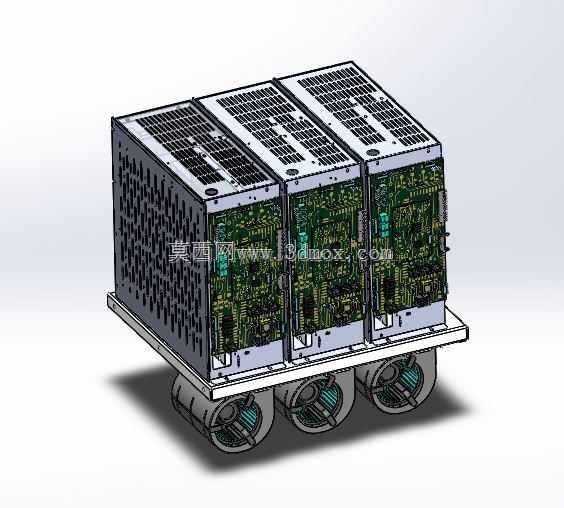

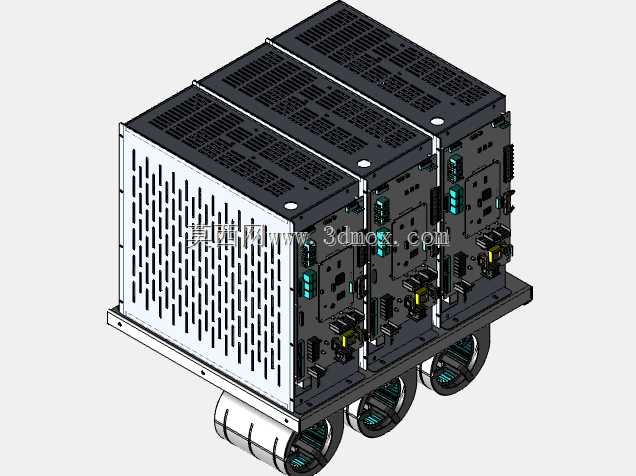

  这套功率变换单元的结构设计,核心围绕大功率电能变换场景的热管理、电磁兼容与安装维护需求展开,常见于工业变频传动、新能源并网变流、大功率特种电源等工况,承担直流到交流的电能变换核心功能,是整套电力电子设备的核心功率执行部件。从结构布局来看,三个独立的相单元采用插拔式安装设计,每个相单元可单独抽出维护,无需拆解整套设备的主回路连接,大幅降低现场运维的停机时间,这种模块化思路也适配不同功率等级的扩容需求,通过增减相单元数量即可匹配不同的功率档位,减少重复开模与结构设计的工作量。

  散热系统采用底部双进风离心风机的送风方案,区别于传统的侧面轴流风机直吹结构,底部送风可以让冷风均匀穿过每个功率模块的散热器鳍片间隙,避免多模块并排布置时出现的散热盲区,离心风机的风压更高,能够克服高密度鳍片带来的风阻,保证IGBT芯片结温在满负荷工况下维持在安全区间;散热器采用插入式结构,IGBT器件直接压装在散热器基板上,减少导热界面材料的热阻,功率回路的叠层母排直接贴合在模块上方,尽可能缩短功率回路的寄生电感路径,降低IGBT开关过程中的电压尖峰,减少吸收电容的容量需求。

  主回路的电容布置分为两类,吸收电容直接就近安装在IGBT模块的端子旁,用于抑制开关瞬态的高频尖峰,薄膜电容则布置在母排的进线侧,承担直流母线的纹波电流吸收,两类电容的安装位置都经过回路电感优化,避免因走线过长导致的吸收效果下降。每个模块自带独立的控制板卡,板卡上集成了光电通讯接口,控制信号通过光纤传输,避免大功率开关过程中的电磁干扰影响控制信号的稳定性,控制板与功率板之间采用插针连接,模块插拔时可自动完成控制回路的对接,无需额外接线。

  安装边界方面,整套单元采用底部托盘承载结构,三个风机固定在托盘下方,托盘上预留对应每个模块的定位销与安装孔位,模块插入后通过前端的紧固件锁定,主回路的进出线端子布置在模块顶部,采用高压绝缘护套防护,满足电气间隙与爬电距离的安规要求;外壳侧面开有通风孔,配合底部风机形成下进上出的散热风道,外壳同时承担电磁屏蔽的作用,减少功率单元对外的电磁辐射。结构设计过程中,重点平衡了散热效率、结构强度与电磁兼容三者的关系:叠层母排的层间距经过优化,在保证绝缘强度的前提下尽可能降低回路电感,散热器的鳍片密度与风机的风量风压做了匹配仿真,避免出现风阻过大导致的风量不足问题,模块的插拔导向结构做了倒角处理,方便现场运维时的盲插操作,每个模块的重量控制在单人可搬运的范围内,无需额外吊装工具即可完成更换。
