环氧绝缘支柱接线端子结构设计

　　在低压配电柜体、干式变压器绕组引出端、小型工业控制电源的接线环节里，这类环氧浇筑的绝缘接线端子是承担导电连接与对地绝缘双重作用的核心基础零件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往在整机装配阶段才发现绝缘爬距不足、接线扭矩不够导致的松动发热问题，反而拖慢了整台设备的出厂校验进度。从实际使用场景来看，这类端子主要用在交流1kV以下的低压电气回路中，一端通过内嵌的铜质螺纹嵌件连接绕组引出线或者内部汇流排，另一端通过外露的螺栓结构压接外部供电线缆，外部的红色环氧主体承担带电体与安装金属板之间的绝缘隔离作用，相比传统的陶瓷绝缘柱，环氧材质的抗冲击性能更好，在设备运输、现场安装过程中不容易出现磕碰碎裂的问题，同时浇筑成型的工艺可以把金属嵌件完全包裹在绝缘主体内部，避免了嵌件与绝缘层之间存在缝隙导致的积灰受潮爬电问题。

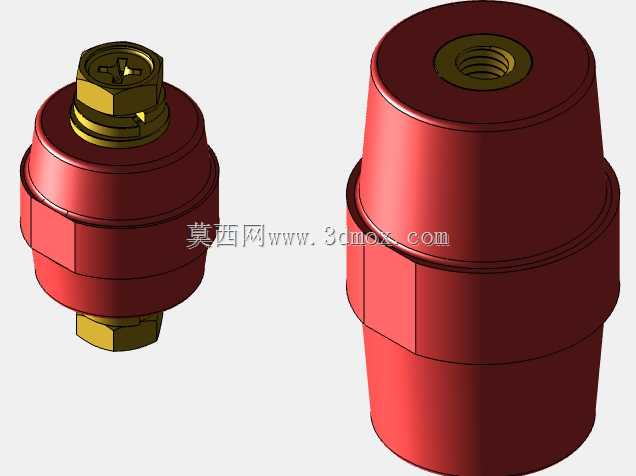

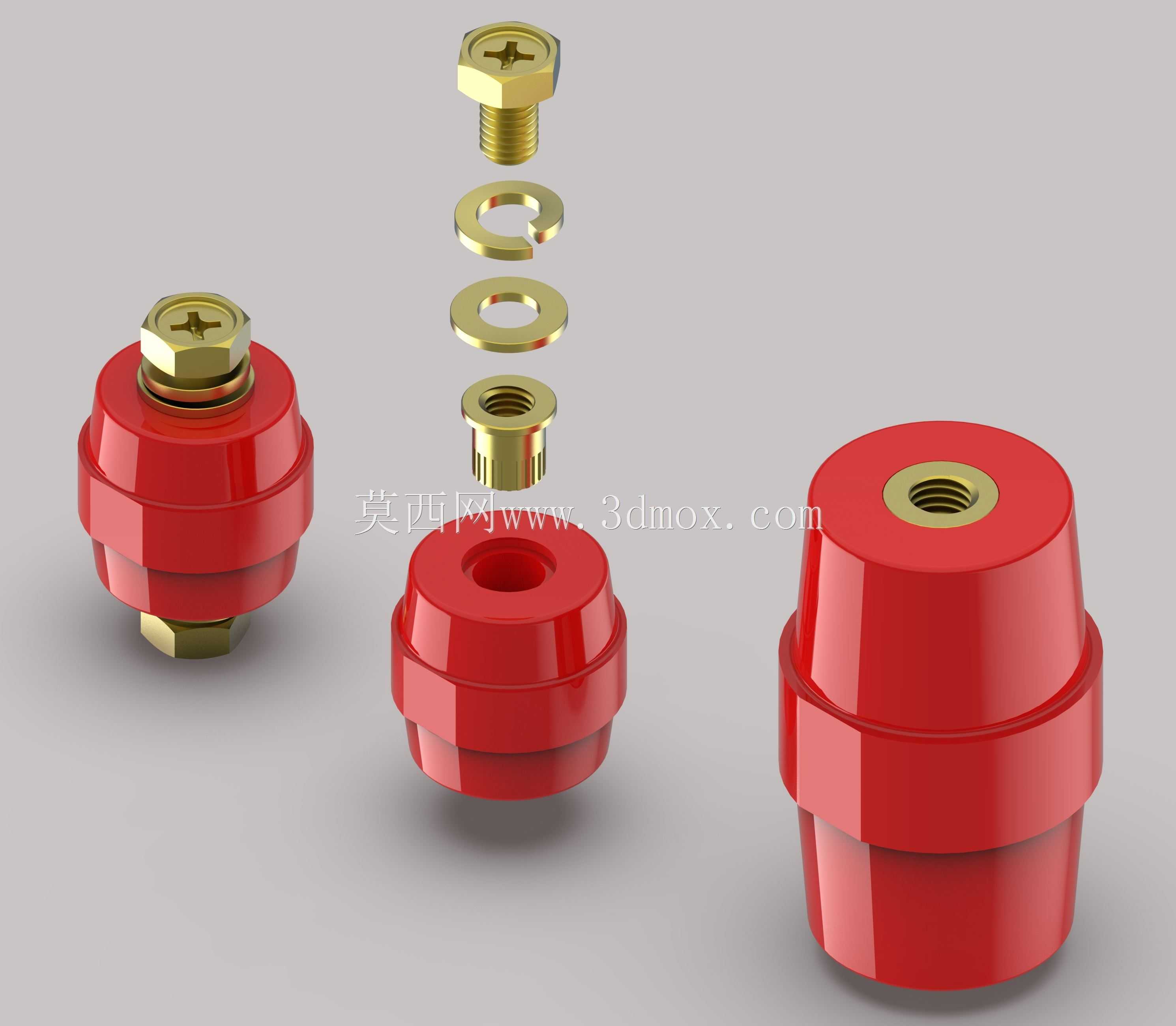

　　从结构设计的思路来看，这个零件采用了分层堆叠的外形结构，绝缘主体上的多道环形凸棱并不是为了装饰，而是为了增加端子表面的爬电距离，在同样的安装高度下，环形凹槽可以拉长带电端与接地安装面之间的沿面路径，即使在潮湿、多粉尘的工业车间环境里，也能避免表面凝露导致的绝缘击穿问题。整个端子的装配组件拆分逻辑非常清晰，从上到下依次是外六角压紧螺栓、平垫圈、弹簧垫圈、上端内嵌铜螺母、环氧绝缘主体、下端固定嵌件，所有金属导电件都采用黄铜材质加工，表面做镀镍处理，既保证了导电性能，也能避免长期使用过程中铜件氧化导致的接触电阻增大问题。在做三维建模的时候，需要特别注意各个配合面的公差匹配：环氧主体与内嵌铜嵌件的配合要采用过盈配合设计，避免长期温度循环变化后嵌件出现松动脱出；上端螺栓与铜螺母的螺纹配合要预留足够的啮合长度，保证在接线时施加规定扭矩不会出现滑牙问题；弹簧垫圈的安装位置要设置在平垫圈与螺栓头之间，保证压接线缆之后的防松效果，避免设备运行过程中的振动导致接线松动。

　　关于安装边界的尺寸校核，首先要确认绝缘主体下端的安装定位尺寸，这类SM系列的环氧端子通常采用单螺栓贯穿安装的方式，安装板上的开孔直径要比下端嵌件的外径大0.5-1mm，方便安装时的对位调整，同时要保证安装后绝缘主体下端面与安装板完全贴合，不能出现倾斜，否则会导致上端接线螺栓的垂直度偏差，压接线缆时受力不均。绝缘主体的总高度要根据柜体内的带电间隙要求选择，不同电压等级对应的最小电气间隙有明确的国标要求，建模时不能只看零件本身的尺寸，还要考虑压接线缆之后的线缆弯曲半径、接线端子压接后的外露长度，避免带电部分与相邻的其他金属构件距离不足。另外在做装配干涉检查的时候，要注意上端螺栓拧紧之后的外露螺纹长度，不能超出弹簧垫圈和平垫圈的总厚度太多，否则容易在后续接线时误碰到其他带电部件，同时也要保证足够的螺纹啮合长度，一般要求螺栓拧入铜螺母的深度不小于螺栓公称直径的1.2倍，才能达到足够的连接强度。

　　很多设计人员在选型这类端子的时候，只看额定电流参数，忽略了绝缘材料的耐温等级，这类环氧材质的长期工作温度一般在130摄氏度左右，如果用在发热量大的出线端位置，要核算长期满载工作时的端子温升，避免绝缘材料在高温下过早老化。另外在三维建模过程中，要把各个拆分零件的装配约束关系设置准确，比如弹簧垫圈在自由状态下的开口间隙、平垫圈的同轴度、铜嵌件与环氧主体的端面平齐度，这些细节在做工程图导出的时候会直接影响加工厂商的生产精度，如果建模时忽略了这些配合细节，生产出来的零件很容易出现装配时螺栓拧不到位、绝缘主体开裂的问题。在实际的设备维护场景里，这类端子的可拆卸结构设计也很重要，不需要破坏绝缘主体就可以更换损坏的螺栓或者垫圈，降低后期的运维成本，相比一体式浇筑不可拆卸的绝缘端子，这种拆分式的结构在现场故障排查时也更方便，可以快速拆开检查内部嵌件有没有氧化、松动的问题。
