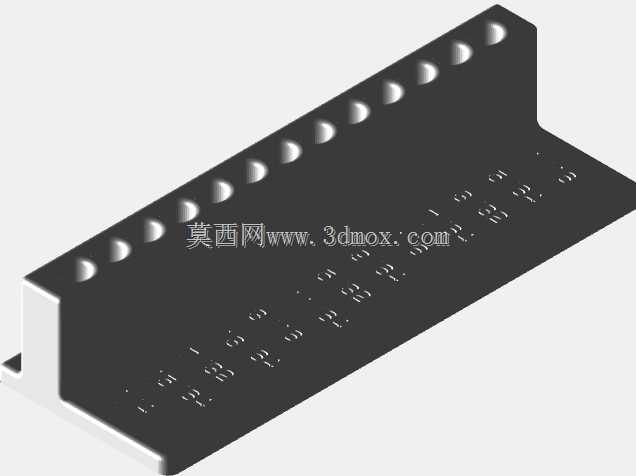

桌面式六角钻头收纳支架结构设计

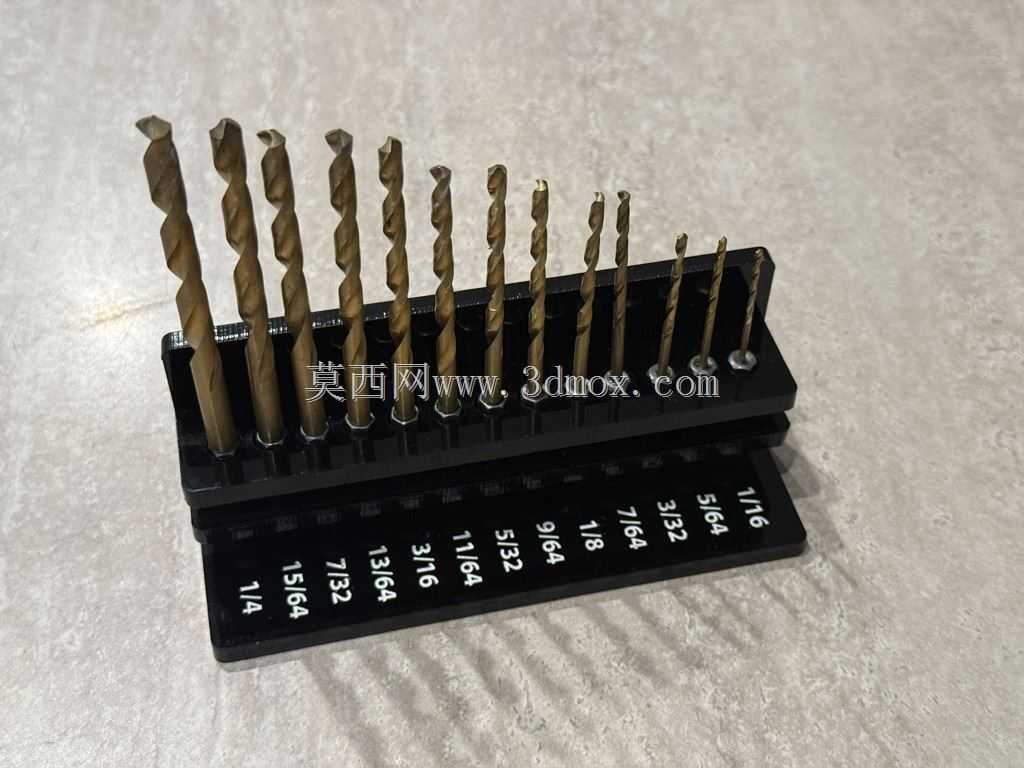

　　日常机加工、电子装配、手工DIY作业场景中，六角柄钻头的收纳一直是工位整理的痛点，零散放置的钻头不仅容易丢失，不同直径规格混放还会导致取用时反复翻找，耽误作业节拍，甚至出现钻头刃口磕碰损坏的情况，这款桌面钻头收纳支架正是针对这类工位痛点开发的实用工装结构。从实际使用场景来看，这款支架适配桌面工作台的有限操作空间，整体采用双层阶梯式排布结构，底座做了加宽处理，放置在工作台面时不会因为取放钻头发生侧翻，整体占用的台面面积极小，不会挤占台虎钳、小型台钻、焊台等常用工位设备的操作空间，不管是家用维修工作台、电子装配流水线旁的辅助工位，还是小型机加工店的操作台面，都能直接放置使用。支架的孔位按照英制钻头的常用规格做了等距排布，从1/16英寸到1/4英寸的常用六角柄钻头都能对应插入，每个孔位旁都做了清晰的规格标识，作业人员取用时可以直接根据标识快速找到对应直径的钻头，不需要反复比对钻头直径，大幅缩短找工具的时间。设计过程中充分考虑了六角柄钻头的结构特性，每个插孔的内径都做了适配六角柄的公差匹配，插入后不会出现过紧卡滞或者过松滑落的情况，插拔力度适中，单手持螺丝刀或者电钻的状态下，另一只手就能完成钻头的取放操作，适配日常单手换批头的作业习惯。

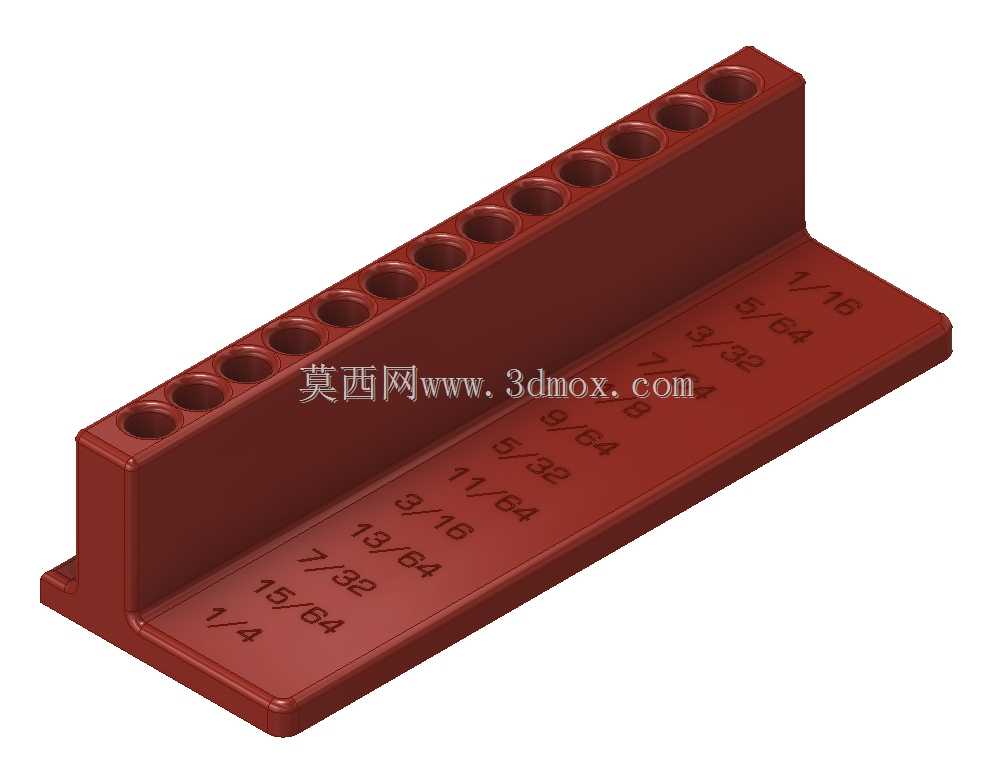

　　支架的层间高度做了差异化设计，前排孔位的高度更低，放置短尺寸的小直径钻头，后排孔位高度更高，放置长尺寸的大直径钻头，前后排形成高度差，不会出现前排钻头遮挡后排规格标识的情况，站在正常操作工位上就能一眼看清所有孔位的规格标注。针对常用的充电式螺丝刀配套六角钻头，这款支架的孔位深度做了专门优化，插入后钻头的刃口部分不会接触到支架底部，避免长期放置导致刃口磕碰变钝，同时底座底部可以根据使用需求粘贴防滑胶垫，放置在光滑的不锈钢工作台或者防静电工作台上时不会出现滑动移位的情况。

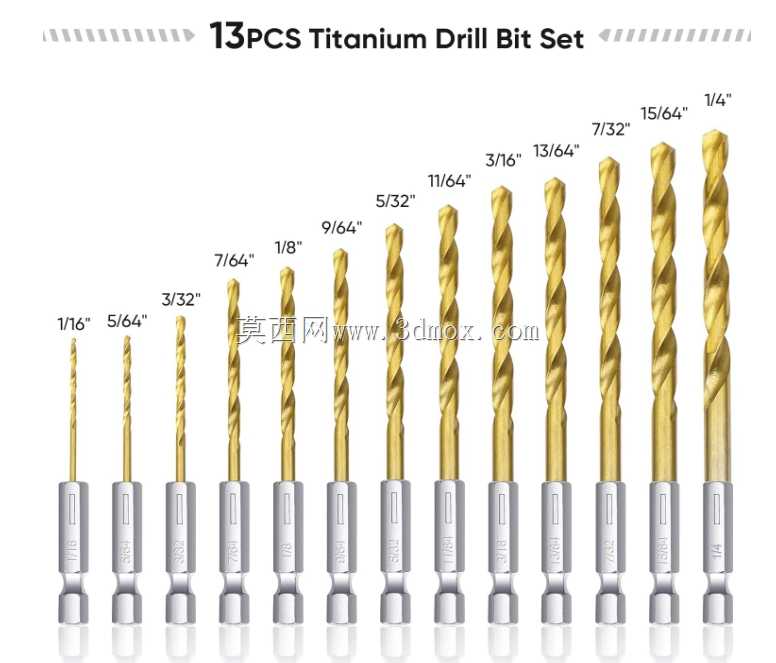

　　实际使用中可以搭配密尔沃基、得伟等品牌的充电式起子电钻配套的13件常用规格六角钻头使用，把日常最高频使用的钻头全部集中收纳在伸手可及的位置，不需要再在工具盒里翻找不同规格的钻头，也避免了钻头散落在工作台面上被工件碰落、被切屑掩埋的问题。结构设计上没有多余的冗余结构，整体为一体式结构，不管是采用3D打印制作还是亚克力激光切割加工都能快速成型，加工难度低，普通的桌面级加工设备就能完成制作，不需要复杂的工装夹具，个人用户也能根据自己的常用钻头规格调整孔位数量和排布方式，适配自己的工具套装。

　　支架的边缘全部做了倒角处理，没有尖锐的棱角，取放钻头的时候不会划伤手部，整体结构强度足够，日常使用中不会因为频繁插拔钻头出现孔位开裂、变形的情况，长期使用也能保持孔位的尺寸精度。从安装边界来看，这款支架不需要额外的固定安装，直接平放在工作台面即可使用，也可以根据使用需求在底座加装磁吸片，吸附在铁皮工作台、设备金属外壳侧面，拓展垂直空间的收纳能力，适配不同的工位布局需求。日常维护也十分方便，支架表面光滑没有复杂的凹槽结构，台面积攒的切屑、灰尘可以直接用毛刷清扫或者用压缩空气吹净，不会出现污物在结构缝隙里堆积难以清理的问题。
