M6规格黄油嘴注油接头结构设计

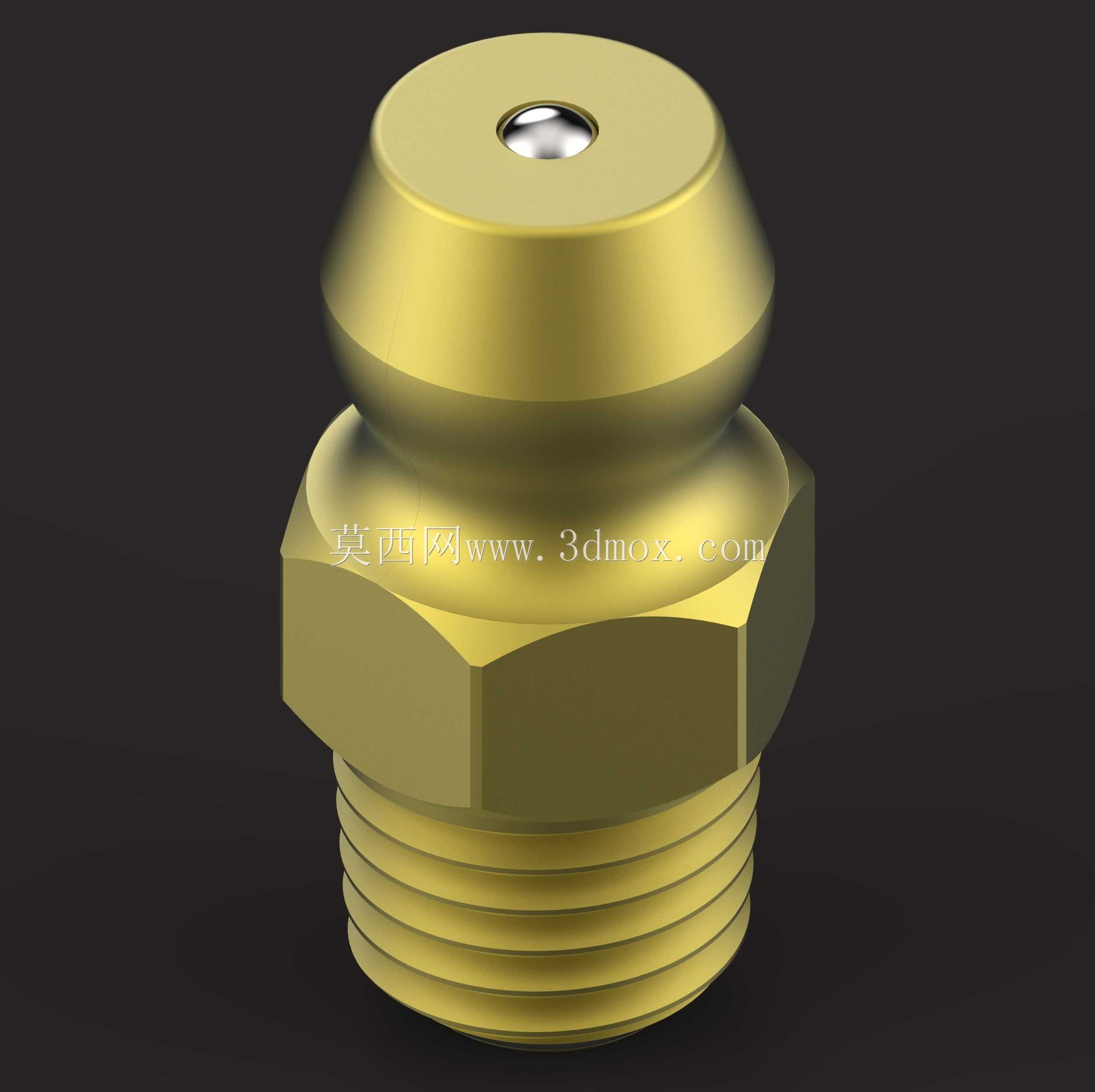

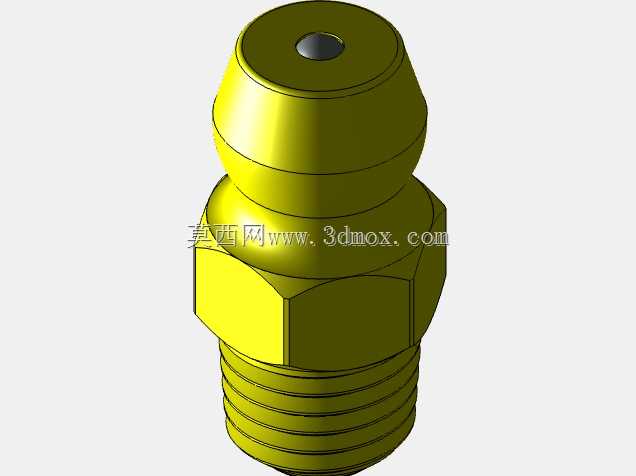

　　在各类工业设备的润滑维护场景中，这类M6规格的注油接头是应用极广的基础配件，常见于小型传动机构、精密机床导轨副、小型电机轴承座、气动元件铰接点等需要定期补充润滑脂的部位，核心作用是建立润滑脂注入的密封通道，避免注油过程中油脂外泄，同时在非注油状态下阻断外界粉尘、水汽进入设备润滑腔，防止润滑脂被污染变质。从结构设计来看，该注油接头采用分体式组合结构，外部主体为黄铜材质的六角基座加外螺纹连接段，六角基座的对边尺寸适配标准M6螺纹对应的扳手夹持空间，安装时可通过普通开口扳手完成拧紧作业，无需定制专用工装，外螺纹段采用公制M6粗牙螺纹，螺距1mm，有效螺纹长度控制在8mm左右，适配绝大多数壁厚在3-7mm的设备壳体安装孔，安装时仅需在壳体上预制对应规格的螺纹底孔并攻丝，即可完成固定，安装边界要求低，不需要额外的法兰或固定支架。

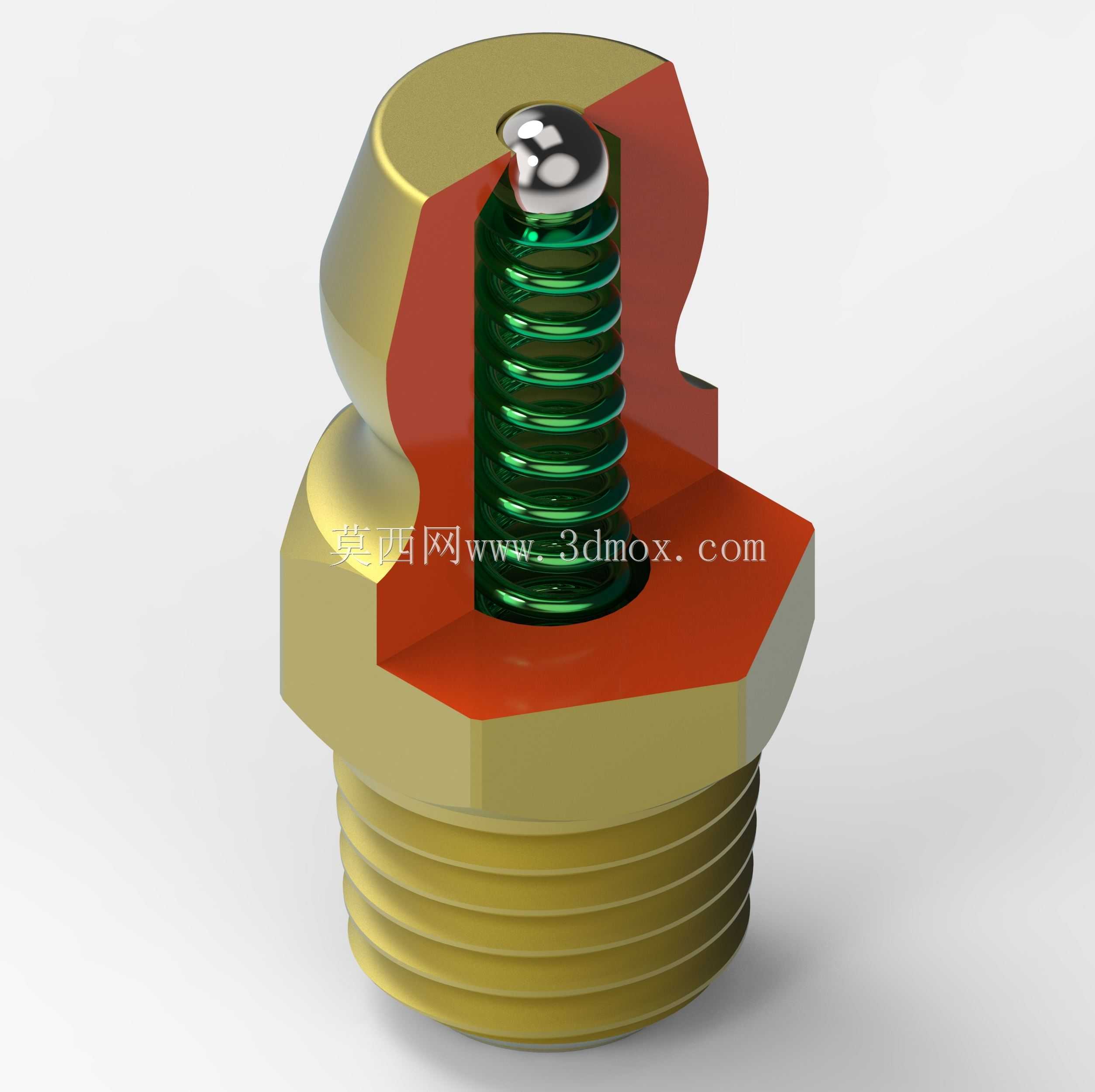

　　内部核心密封结构采用弹簧顶推的钢球单向阀结构，注油嘴头部的圆弧凹面是与黄油枪注油头的配合定位面，凹面的曲率半径匹配标准手动、气动黄油枪的注油嘴头尺寸，对接时可形成临时密封腔，当黄油枪输出压力达到0.2MPa以上时，压力会克服内部弹簧的预紧力，推动钢球向内位移，打开注油通道，润滑脂即可顺着接头内部的通径进入设备润滑点位；当注油完成移除黄油枪后，弹簧迅速回弹推动钢球复位，封堵住注油通道，既可以防止设备内部的润滑脂因为腔体内压反向溢出，也能阻挡外界的金属碎屑、切削液、灰尘等杂质进入润滑系统，避免造成轴承、导轨等运动副的磨粒磨损。

　　设计过程中需要重点考量几个关键参数的匹配：首先是内部弹簧的预紧力设定，预紧力过大会导致注油时需要的开启压力过高，普通手动黄油枪难以推开阀芯，注油阻力大甚至无法完成注油；预紧力过小则会导致设备运行过程中，润滑腔内部温度升高产生内压时，钢球被顶开出现漏油情况，同时外界杂质也容易进入。其次是钢球与密封锥面的配合精度，锥面的角度设计为120度，与标准钢球的球面形成线接触密封，加工时需要保证锥面的表面粗糙度达到Ra1.6以下，避免出现密封缝隙导致渗油。另外外部黄铜主体的头部圆弧过渡设计，既可以避免安装使用过程中尖锐边角划伤操作人员，也能在黄油枪对接时起到导向作用，快速找准注油位置，不需要反复对位。

　　这类注油接头的通径设计为2mm，足够满足常规锂基脂、钙基脂的流通需求，不会因为通径过小造成润滑脂输送阻力过大，也不会因为通径过大导致钢球复位时的密封行程过长，响应速度变慢。在实际设备选型过程中，需要根据安装位置的空间大小选择对应螺纹规格的型号，M6规格属于小尺寸注油嘴，多用于安装空间局促、单次注脂量较小的精密运动部件上，相比更大规格的M8、M10注油嘴，其突出安装面的高度仅为12mm左右，不会在设备运行过程中与周边运动部件发生干涉，也不容易被外力碰撞造成变形损坏。建模过程中需要重点还原内部弹簧的旋向、有效圈数、线径参数，以及钢球与锥面的配合位置，保证装配状态下钢球的顶部略高于接头头部的凹面最低点，既能够被黄油枪头顺利顶压，也不会突出过多导致日常使用中被意外剐蹭造成阀芯常开。同时六角基座的下端面设计为密封贴合面，安装时可以搭配紫铜垫片或者组合密封圈，实现接头与设备壳体之间的静密封，避免润滑脂从螺纹连接的缝隙处渗漏，该贴合面的平面度需要控制在0.05mm以内，保证压紧后密封件能够均匀受力，实现可靠密封。
