数控机床用三色堆叠式信号警示灯

　　这款三色堆叠式信号警示灯，主要适配各类数控加工机床、自动化产线工位的状态指示需求，在车间实际生产场景中，操作人员可通过灯体不同颜色的点亮、闪烁状态，快速识别设备当前运行工况，无需近距离靠近设备操作面板即可掌握设备状态，能有效降低车间巡检的沟通成本，减少因状态误判导致的操作失误。

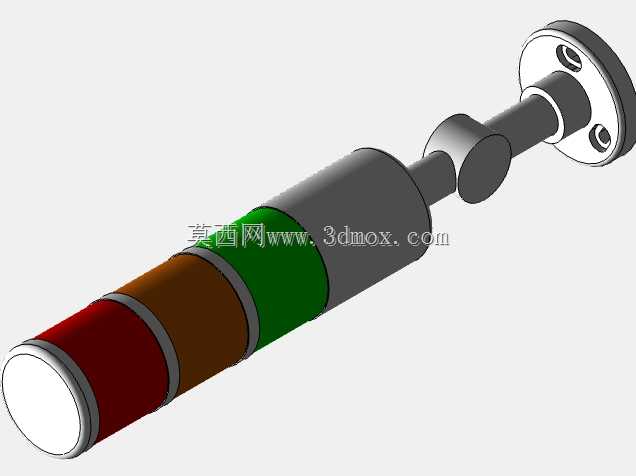

　　从实际功能设计来看，灯体采用分段堆叠结构，红、棕、绿三色分段对应不同的工况指示逻辑，常规场景下红色段对应设备故障、急停触发等异常状态，棕色段对应设备待机、待料等待状态，绿色段对应设备正常运行、加工执行状态，各段灯体之间设置有隔光环结构，可避免不同颜色灯光串扰，保证远距离识别时的色彩辨识度，即使在车间照明条件复杂、存在行车等设备遮挡的场景下，也能在10米范围内清晰识别灯体显示状态。

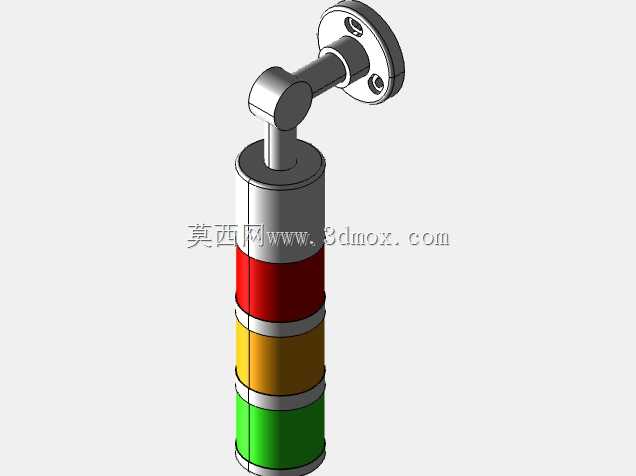

　　安装结构设计上，灯体尾部采用法兰盘式安装底座，底座上设置两个对称的安装孔位，可直接通过螺栓固定在机床顶部的安装平面上，安装时无需额外设计转接支架，适配市面上绝大多数数控车床、加工中心、数控磨床的顶部预留安装位，安装边界可适配厚度3-8mm的机床顶板，安装后灯体整体垂直向上伸出，不会与机床顶部的管线槽、排屑装置产生运动干涉。灯体与底座之间采用旋转连接结构，可根据车间实际观察角度调整灯体的朝向，保证主操作工位、巡检通道方向都能获得最佳观察视角。

　　结构建模过程中，对灯体各分段的配合公差做了合理预留，每段灯体之间的插接配合间隙控制在0.1mm以内，既保证实际装配时的顺畅度，也能避免长期使用后因车间油污、粉尘进入配合缝隙导致的分段卡滞问题。灯体外壳采用柱面结构，表面做哑光处理，可减少车间照明灯光在灯体表面产生的反光干扰，同时柱形外壳无突出棱角，可避免车间人员走动、物料转运过程中发生磕碰损伤。

　　电气连接部分，灯体尾部预留有走线通道，接线可从法兰底座中心孔直接穿入机床内部电控柜，无需在机床外壳额外开设走线孔，布线时可顺着机床原有线束槽排布，不会破坏机床原有外观与防护结构。灯体整体的径向尺寸控制在50mm左右，轴向总长度控制在180mm区间，安装后不会过多占用机床顶部的安装空间，即使在小型排刀式数控车床上安装，也不会影响机床门的开合、刀具更换操作。

　　从实际使用的可靠性角度考虑，灯体的各分段外壳壁厚做了均匀化处理，壁厚保持在2.5mm，既具备足够的结构强度，可承受车间日常的轻微磕碰，也不会因壁厚过大导致灯光透光度下降。底座法兰盘厚度设置为5mm，安装后可承受一定的侧向冲击力，即使被车间内的气管、冷却水管意外剐蹭，也不会出现底座变形、灯体歪斜的问题。灯体前端采用平面透光端盖，端盖与灯体外壳之间设置有密封槽，可适配密封圈安装，满足车间常见的切削液飞溅、粉尘环境下的防护需求，避免切削液、粉尘进入灯体内部导致电路故障。
