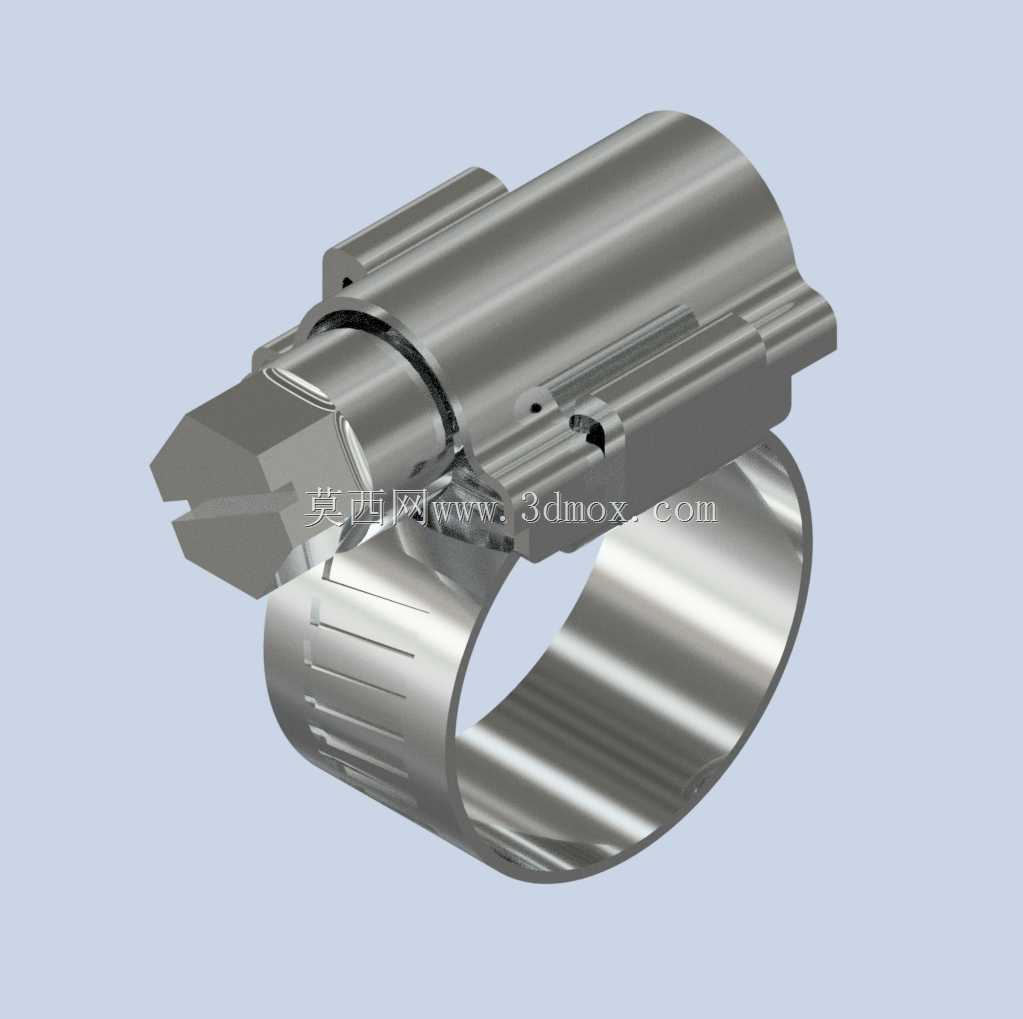

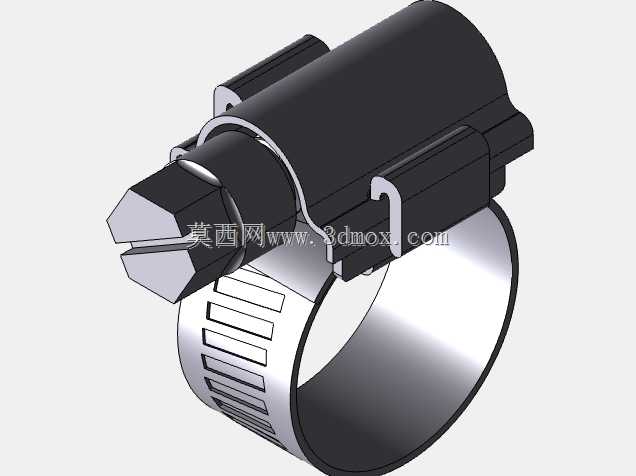

8x13mm规格不锈钢紧固金属夹结构设计

　　在低压电气布线、小型流体管路固定、线束集成排布的工程场景里，小规格紧固夹的选型往往直接影响整套装配的长期可靠性，8x13mm规格的金属夹正是针对小直径圆柱件的紧固需求开发的结构件。这类金属夹的核心使用场景覆盖电源变压器周边线束固定、小型气动软管定位、仪表信号线缆束紧等场景，尤其适配外径在8mm到13mm区间的圆柱类被固定件，在通讯基站内部布线、小型机电设备内部走线、低压配电柜二次线整理等场景中，这类小规格金属夹的使用量极大，其结构合理性直接决定了被固定件是否会出现松动、移位、磨损外皮等问题。

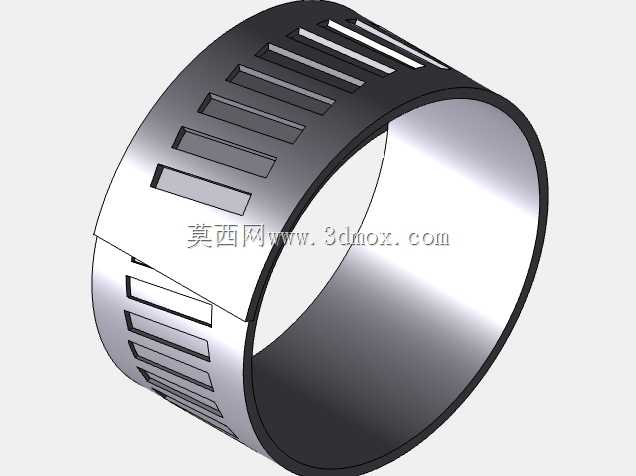

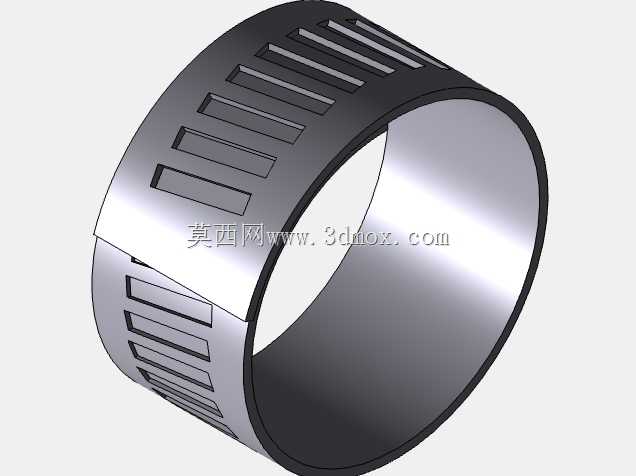

　　从功能特性来看，这款金属夹采用环抱式夹紧结构，环形抱箍部分带有连续的防滑压纹，压纹沿抱箍圆周方向均匀排布，当夹体锁紧时，压纹会与被固定件表面形成多点接触，既可以增大接触摩擦力避免被固定件轴向窜动，又不会因为局部压强过大损伤被固定件的外保护层。夹体的锁紧端采用楔式卡合结构，不需要额外的螺栓、扎带等辅助紧固件，只需要将锁紧端推入对应卡槽即可完成固定，装配效率比传统螺栓紧固的管夹提升60%以上，同时拆卸时只需要撬动锁紧卡扣即可重复使用，不会像尼龙扎带一样出现一次性损耗的问题。夹体的连接基座部分设计有两个对称的定位凸台，凸台上预留了安装孔位，可以通过M3规格的螺钉将整个夹体固定在设备基板、安装梁或者支架上，安装孔的中心距经过精准校核，既保证夹体固定后的稳定性，又不会因为孔位偏差导致装配时出现强制变形的问题。

　　从设计思路层面，这款金属夹的结构完全围绕小空间装配场景做优化，整体采用一体化冲压成型工艺，原材料选用304不锈钢带材，经过连续冲压、折弯、压纹、表面钝化处理多道工序完成，没有多余的拼接焊点，避免了焊接位置出现锈蚀、强度不足的问题。夹体的环形部分在自由状态下的内径略小于8mm，当被固定件装入时，环形部分会产生弹性形变，依靠材料自身的回弹力提供初始预紧力，当锁紧卡扣完全卡合后，环形部分的形变量控制在材料弹性变形区间内，不会因为长期使用出现塑性变形导致夹紧力衰减。锁紧端的卡扣结构做了导向斜面设计，装配时不需要额外工具对准，只需要沿轴向推动夹体的活动端即可自动滑入卡槽，卡扣的卡合深度经过反复验证，既保证正常使用状态下不会因为振动、拉扯出现脱开，又能在需要拆卸时用一字螺丝刀轻轻撬动即可解锁，不会损坏夹体本身的结构。

　　在外形尺寸与安装边界方面，这款金属夹的环形部分有效夹持范围为8mm到13mm，当夹持8mm直径工件时，夹体整体的径向最大尺寸为18mm，轴向总长度为22mm，安装基座的两个固定孔中心距为12mm，固定孔直径为3.2mm，适配M3螺钉或者3mm的抽芯铆钉安装。安装时需要注意，夹体的固定面需要保持平整，基座与安装面的贴合间隙不能超过0.2mm，否则会导致锁紧后夹体出现倾斜，影响夹持力的均匀分布。夹体的活动端在锁紧后会高出环形部分表面4mm，在做整体布局时需要预留至少5mm的操作空间，方便装配时推动锁紧端到位，同时也给后期拆卸预留操作空间。夹体所有的棱边都做了R0.3mm的圆角处理，不会出现锋利的毛刺划伤线缆外皮或者操作人员的手部，在布线密度较高的场景下，也不会因为相邻夹体的棱边摩擦损坏相邻的线缆或者管路。

　　在实际工程选型中，这类金属夹需要根据被固定件的实际外径调整夹持规格，8x13mm的规格刚好覆盖了常见的小型气动软管、多芯信号线缆、变压器引出线的外径范围，相比传统的尼龙扎带，金属夹的耐温范围更广，可以在-40℃到120℃的环境下长期使用，不会出现高温老化、低温脆断的问题，在户外设备、高温设备内部的布线场景中优势明显。同时金属材质的夹体本身具备一定的电磁屏蔽作用，在固定信号线缆时，可以减少外界电磁干扰对信号传输的影响，这也是在电源变压器周边、信号传输设备内部优先选用金属夹的重要原因。在结构建模过程中，需要重点关注环形部分的折弯回弹量、卡扣部分的干涉量、压纹部分的深度参数，这些参数直接决定了夹体的实际夹紧力和装配手感，建模时需要预留0.1mm的冲压模具公差补偿量，保证量产时的成品合格率。
