外啮合齿轮式液压动力元件结构设计

　　在中小功率液压系统的选型与结构设计工作中，外啮合齿轮泵是应用覆盖范围极广的动力元件，这类元件常见于小型工程机械的辅助液压回路、机床夹具的夹紧供油单元、自动化生产线的工装驱动回路、农用机械的液压执行机构供油端，其核心作用是将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源。

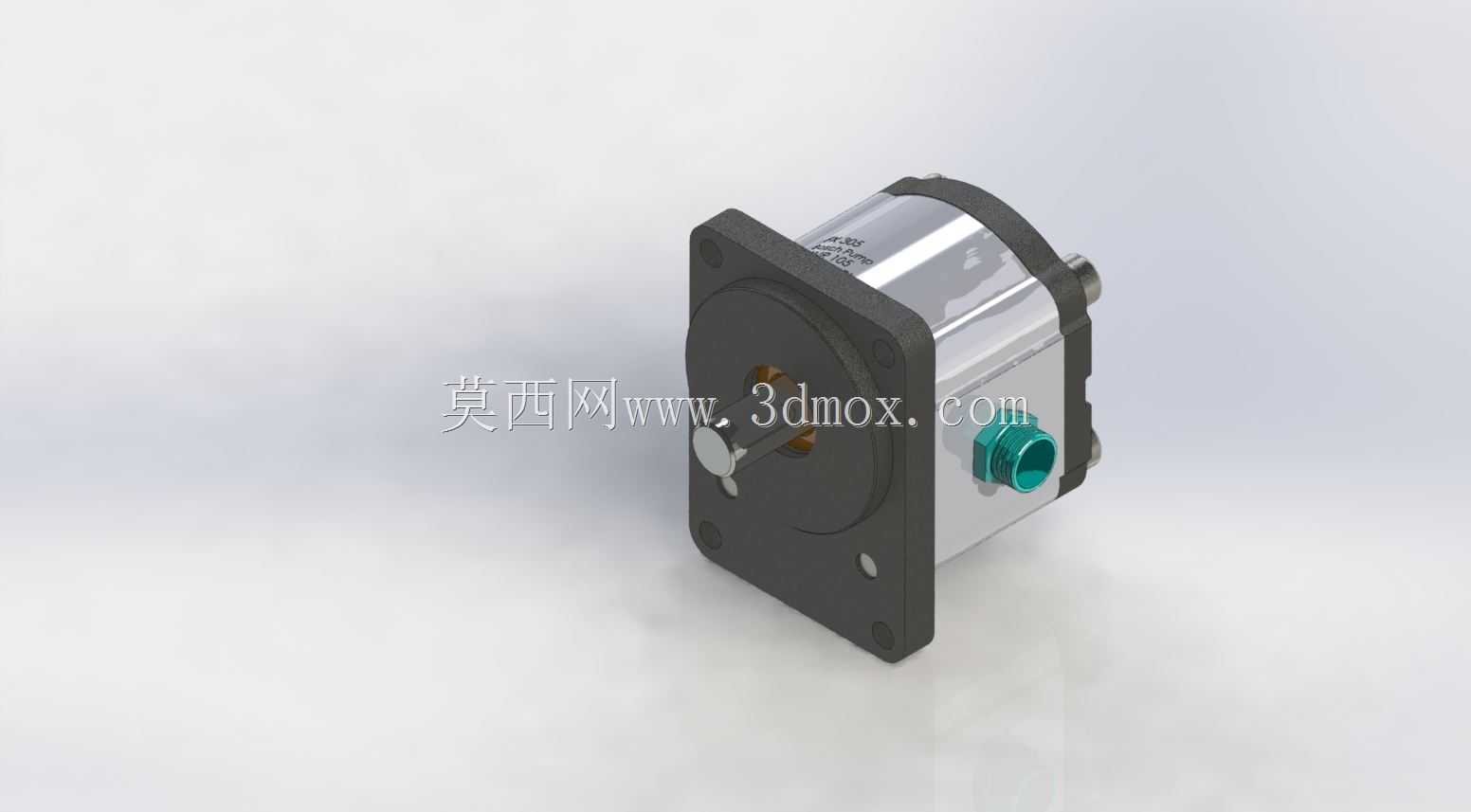

　　从实际使用场景的需求出发，这款液压泵的设计首先平衡了结构紧凑性与输出稳定性的矛盾。整体采用方形法兰安装端面，端面上预留两个对称分布的安装定位孔，安装时可直接贴合阀块或泵支架的安装基面，通过螺栓穿入定位孔完成固定，安装端面的平面度公差控制在0.02mm以内，可有效避免安装后出现端面泄漏的问题。泵体主体采用圆柱形铝合金壳体结构，在保证壳体耐压强度的前提下，尽可能降低元件自身重量，适配移动设备对元件重量的严苛要求。进出油口采用侧向布置形式，其中进油口通径大于出油口通径，可有效降低吸油阻力，避免高转速工况下出现吸空、气蚀等问题，油口采用标准内螺纹连接形式，可直接适配常规液压管路的接头规格，无需额外设计转换接头。

　　内部核心的齿轮副采用直齿外啮合结构，齿轮参数经过优化匹配，齿顶圆与壳体内孔的间隙控制在0.03-0.05mm区间，齿轮端面与前后端盖的轴向间隙通过浮动侧板结构自动补偿，可在长期磨损后仍保持较高的容积效率，避免内泄漏增大导致的输出压力不足问题。泵轴伸出端采用双唇口密封圈结构，内侧密封圈用于阻挡液压油向外泄漏，外侧密封圈用于阻挡外界粉尘、水汽进入泵体内部，适配多粉尘、高湿度的复杂作业工况。轴伸端采用标准平键连接结构，可直接与电机、内燃机的输出轴通过联轴器连接，对中要求符合常规液压泵的安装规范，无需特殊定制连接件。

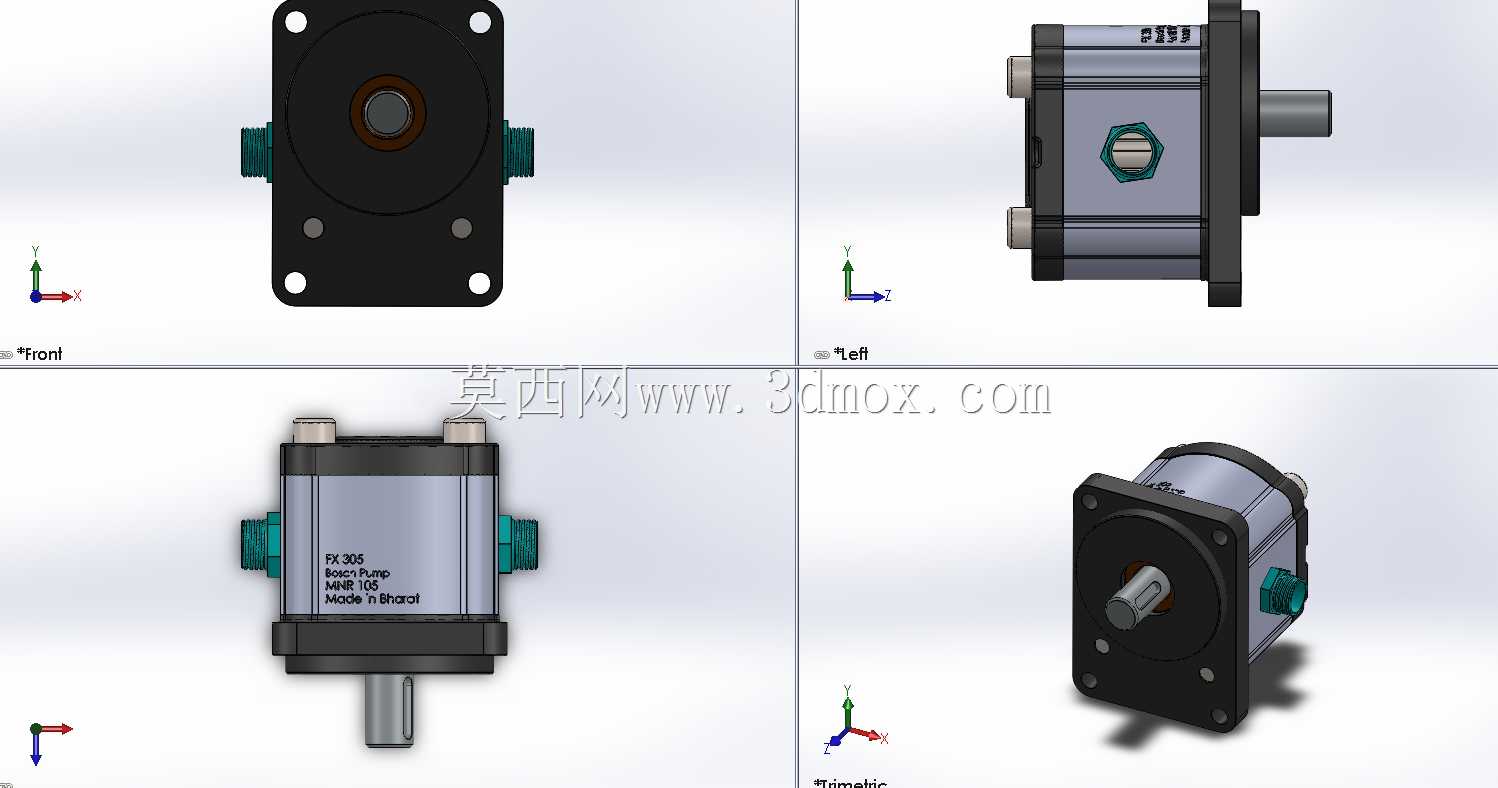

　　从安装边界尺寸来看，这款液压泵的轴向总长度控制在120mm以内，法兰安装面的外形尺寸为80mm×80mm，轴伸直径为16mm，轴伸长度为30mm，进出油口的中心距为42mm，整体安装尺寸符合行业通用的齿轮泵安装互换标准，可直接替换同规格的现有产品，无需对原有设备的安装支架、管路布局进行改动，大幅降低设备改造的设计与加工成本。

　　设计过程中针对制造工艺性做了大量优化，壳体采用高压压铸成型工艺，成型后仅需对安装端面、轴孔、齿轮内腔做少量精加工即可满足尺寸精度要求，齿轮采用20CrMnTi材料渗碳淬火处理，齿面硬度达到HRC58-62，可保证长期高速运转下的齿面耐磨性能，前后端盖采用铸铁材料加工，热变形量小，可在-20℃到80℃的工作油温范围内保持尺寸稳定性。在实际回路匹配中，这款泵的额定工作压力可达到16MPa，额定转速范围覆盖800-3000r/min，可适配不同功率的原动机，输出流量可根据齿轮宽度的调整形成不同规格的系列化产品，满足不同流量需求的液压回路使用。针对容易出现的困油问题，在前后端盖上对应齿轮啮合区开设了卸荷槽，可将困油区的高压油及时引出到压油腔，低压区与吸油腔连通，有效降低运转过程中的压力脉动与噪声，提升元件运行的平稳性。
