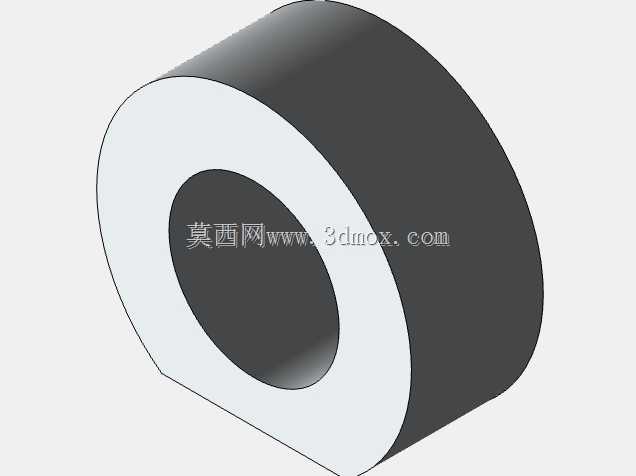

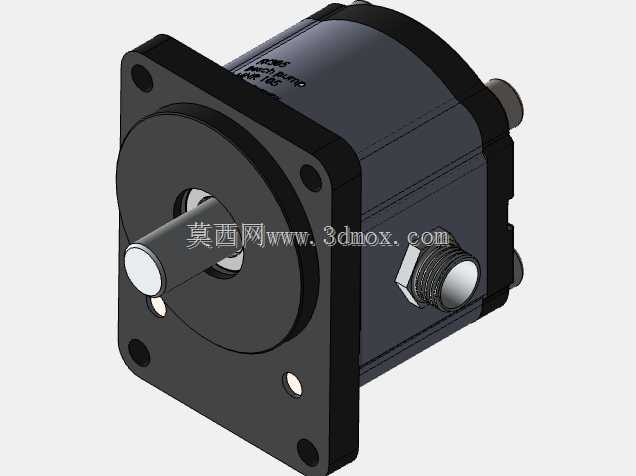

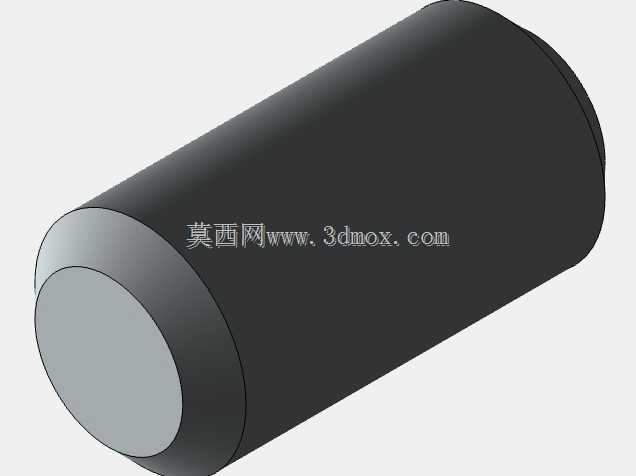

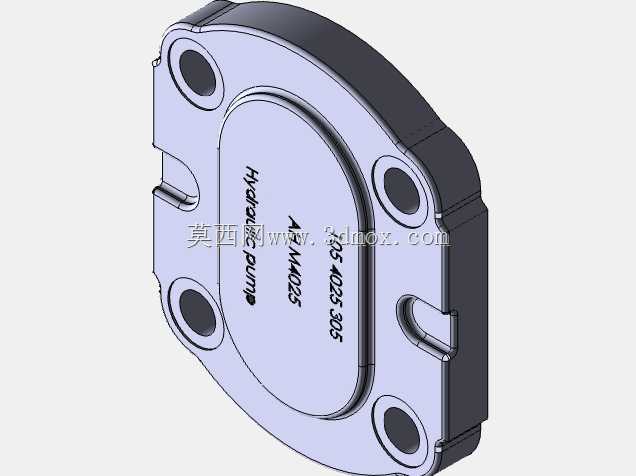

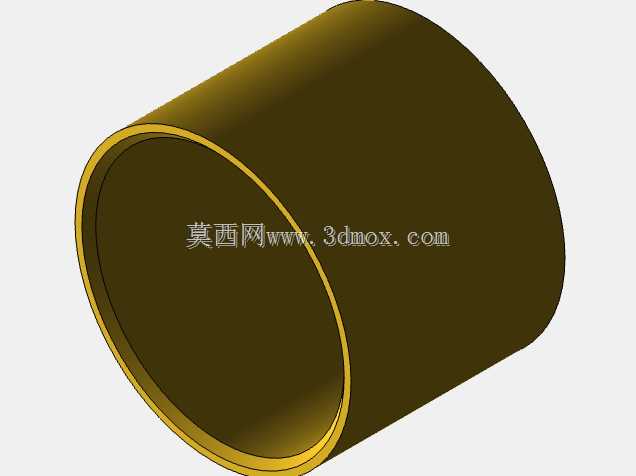

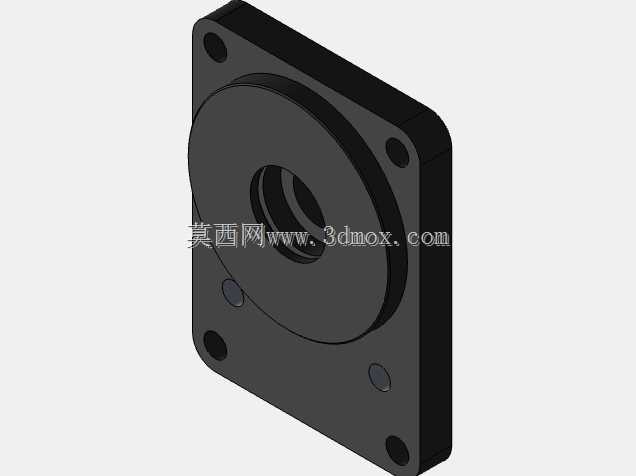

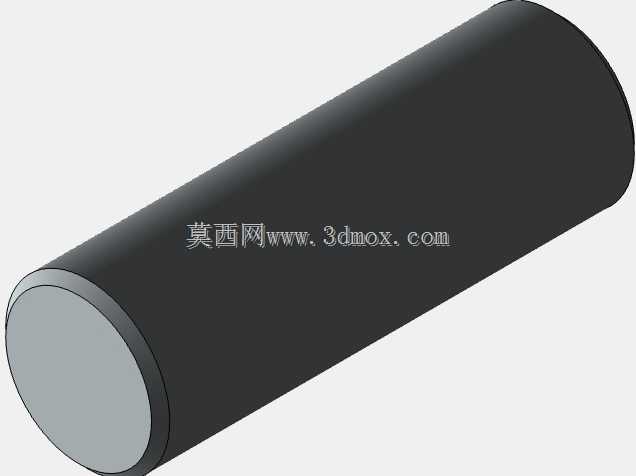

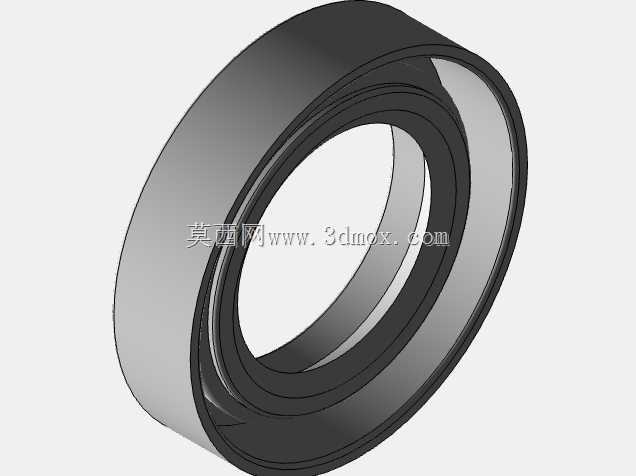

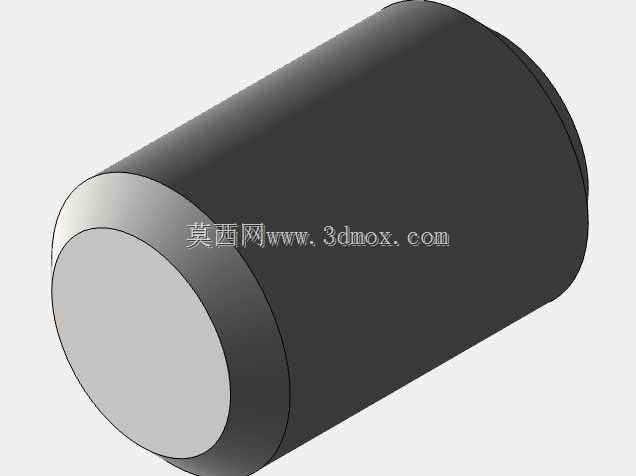

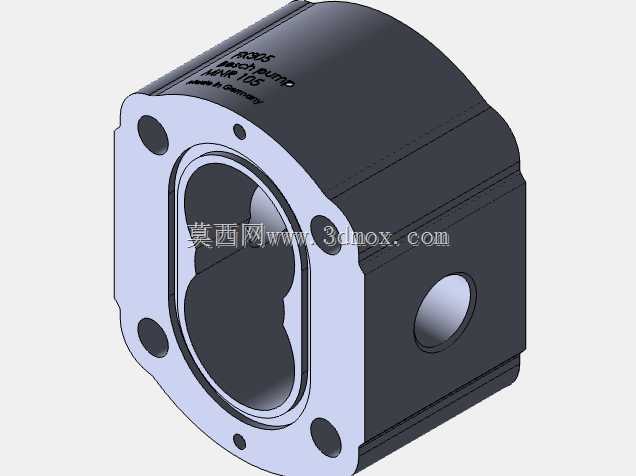

从结构设计来看,这款泵采用了经典的三片式壳体布局,前端的方形安装法兰直接和泵体主体通过螺栓紧固,后端盖集成了进出油口的连接接口,这种拆分式的结构设计,一方面方便加工阶段对壳体内腔齿轮腔的精度控制,另一方面也便于后期维护时拆解检查齿轮、侧板的磨损情况,不需要完全破坏泵体的整体安装定位就能完成内部易损件的更换。前端法兰采用四孔安装定位,安装孔的位置度公差控制在0.02mm范围内,保证泵轴和驱动电机输出轴的同轴度要求,避免安装偏心带来的轴封磨损、轴承额外负载问题;伸出的驱动轴采用标准平键连接结构,轴伸端的尺寸匹配常规的联轴器安装尺寸,不需要额外定制转接件就能和常见的Y系列电机、伺服电机输出端完成对接,轴端的密封采用骨架油封结构,能承受常规工况下的油压波动,防止泵内液压油沿着轴伸间隙泄漏到外部。这款外啮合齿轮式液压元件,常被配置在中小功率的液压回路中,作为系统的动力源完成压力油的输送作业,在机床液压夹具回路、小型工程机械辅助动作油路、农用机具的液压操控单元、自动化生产线的工装夹紧系统里都能见到这类结构的应用,它的核心作用是将原动机输入的旋转机械能,转化为液压油的压力能,为后续的油缸、液压马达等执行元件提供稳定的压力油输出,驱动负载完成直线或旋转动作。

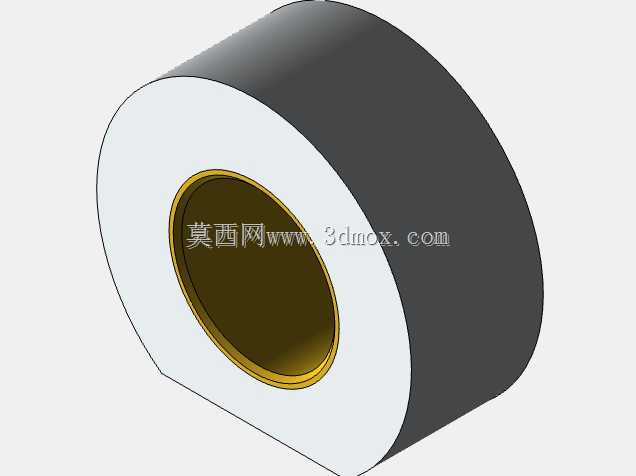

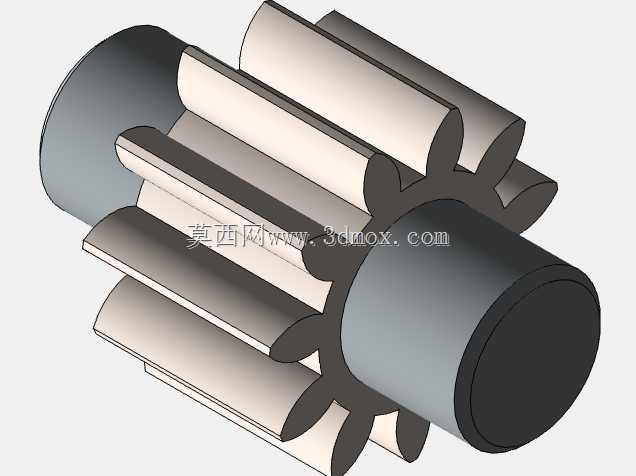

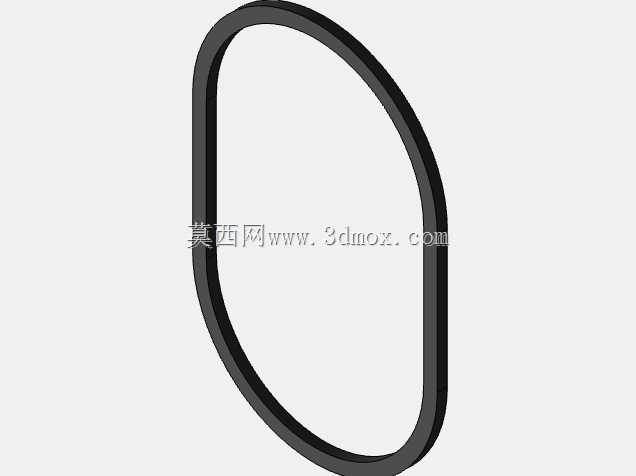

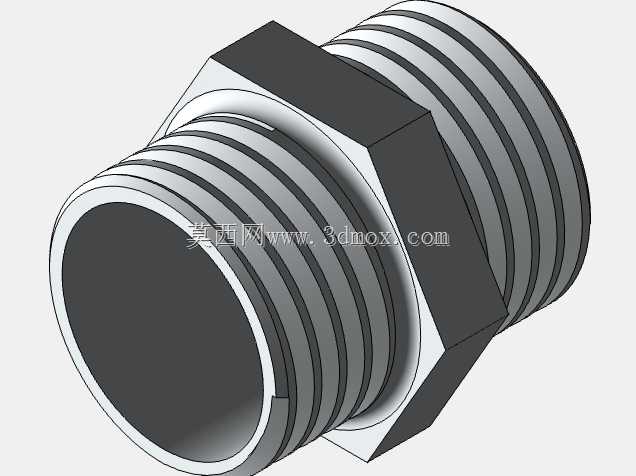

进出油口采用螺纹连接形式,油口的通径尺寸匹配额定流量下的流速要求,控制油液在管路内的流速在3-5m/s的合理区间,避免流速过高带来的沿程压力损失、油温异常升高问题。内部的一对啮合齿轮采用变位齿轮设计,通过合理的变位系数选择,既可以减小齿轮啮合过程中的困油容积变化幅度,降低泵运行时的压力脉动和噪声,也能提升齿轮的齿面接触强度,延长齿轮在高压工况下的使用寿命;齿轮两侧的浮动侧板结构,会在泵建立压力后,在压力油的作用下紧贴齿轮端面,自动补偿齿轮端面磨损带来的间隙增大问题,始终保持较高的容积效率,不会因为长期运行后的端面磨损导致内泄漏量大幅上升。
从安装边界来看,这款泵的整体外形轮廓紧凑,方形法兰的边长尺寸适配常见的泵架安装空间,泵体的径向尺寸不会和周边的管路、阀块产生安装干涉,轴向总长度预留了联轴器安装的调整空间,安装时只需要保证驱动轴和泵轴的同轴度误差在允许范围内,紧固法兰安装螺栓后就能完成泵的固定,不需要额外设计复杂的安装支座。在实际选型应用中,这类齿轮泵通常适用于额定工作压力16-25MPa的中高压液压系统,它的结构简单、抗污染能力相比柱塞泵更强,对液压油的清洁度要求相对宽松,在一些工况环境相对恶劣、维护条件有限的作业场景下,比精密柱塞泵的运行可靠性更高;同时它的流量输出和转速呈线性对应关系,在固定转速下输出流量稳定,也可以用于对流量稳定性有一定要求的定量液压回路中,配合溢流阀设定系统压力,就能构成简单可靠的液压动力单元。

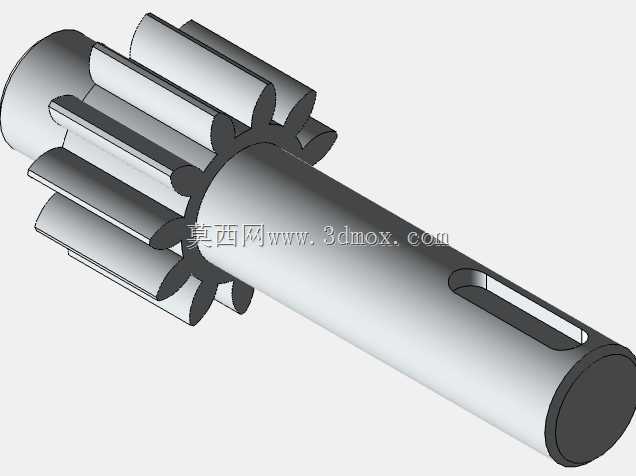

建模过程中,所有部件的配合尺寸都按照实际装配公差进行了约束,齿轮的啮合间隙、轴承的配合公差、轴封的安装过盈量都还原了实际产品的装配要求,完成装配后的模型可以直接用于液压系统的布局干涉检查、安装支座的结构设计参考,也可以作为液压原理教学中的具象化结构演示模型,帮助设计人员直观理解外啮合齿轮泵的内部结构组成和动力传递路径。在液压站设计过程中,这类泵的安装位置通常布置在油箱上方的泵架上,吸油口直接连接插入油箱液面以下的吸油管,吸油高度控制在500mm以内,避免吸油阻力过大导致气蚀问题;出油口连接高压管路后接入系统的压力油路,泵的泄油口如果有独立设计的话需要单独接回油箱,保证轴封处不会承受过高的回油背压。这款泵的齿轮和轴采用一体化加工结构,相比齿轮和轴过盈装配的结构,能承受更高的输出扭矩,在瞬时过载的工况下不会出现齿轮和轴相对转动的失效问题;壳体采用高强度铸铁材料铸造后精加工完成,内腔的齿轮腔表面粗糙度控制在Ra1.6以下,减小齿轮转动过程中的摩擦阻力,同时壳体的壁厚经过强度校核,能承受额定压力下的应力负载,不会出现壳体变形导致的内部间隙变大问题。
