WP-3P-0100双止回阀小型直流隔膜泵结构

　　这款小型隔膜泵的设计定位，是面向小流量、低压力的精密流体输送场景，在桌面级净水设备、小型饮品机、实验室微量补液装置、园艺微型灌溉系统这类对安装空间、供电压差、流量稳定性有明确限制的设备里，这类泵的应用占比一直不低。不同于常规的叶轮式水泵，隔膜泵依靠内部隔膜的往复形变改变腔室容积，配合止回阀的单向通断实现流体抽吸与推送，整个流道内没有高速旋转的叶轮接触输送介质，既可以输送洁净清水，也能适配少量带有微小杂质的弱腐蚀性流体，不会出现叶轮缠绕、气蚀损伤这类常见问题。

　　从结构设计逻辑来看，这款泵采用了上下分层的集成式布局，下部是直流驱动的动力段，内置偏心轮与减速传动结构，将电机的高速旋转运动转化为隔膜的低频次往复推拉动作，上部是泵头流道段，进出液接口采用侧出+顶出的错位布置，其中侧置的金属硬管接口作为进液端，顶部的短金属接口作为出液端，两个接口的管径统一适配常规4mm外径的软质输液管，不需要额外做变径接头就能直接接入设备流路。泵体中部的黑色环形固定座是安装基准面，侧面延伸出带安装孔的固定耳，安装孔的中心距与孔径按照小型设备的通用安装规范设计，只需要单颗M3螺丝就能完成泵体的侧向固定，不需要额外设计复杂的夹持支架，能大幅压缩设备内部的安装空间占用。

　　双止回阀的结构是这款泵的核心设计点，在进液端与出液端各设置了一个弹性密封止回阀，当隔膜向下运动增大腔室容积时，进液端止回阀在压差作用下开启，出液端止回阀依靠自身弹性与背压保持密封，流体被吸入泵腔；当隔膜向上运动压缩腔室容积时，进液端止回阀受压关闭，出液端止回阀被压力顶开，流体从出液端送出。这种双止回阀的对称布置，能有效避免停泵时的流体倒流问题，不需要在外部流路额外加装单向阀，既减少了流路的接头数量，也降低了流道的沿程压力损失。从实际运行参数来看，这款泵适配12V到24V的宽幅直流供电，在零背压的工况下流量区间覆盖0.6L/min到1.2L/min，刚好匹配小型设备的流体输送需求，不会因为流量过大造成管路冲击，也不会因为流量不足导致设备补液效率过低。

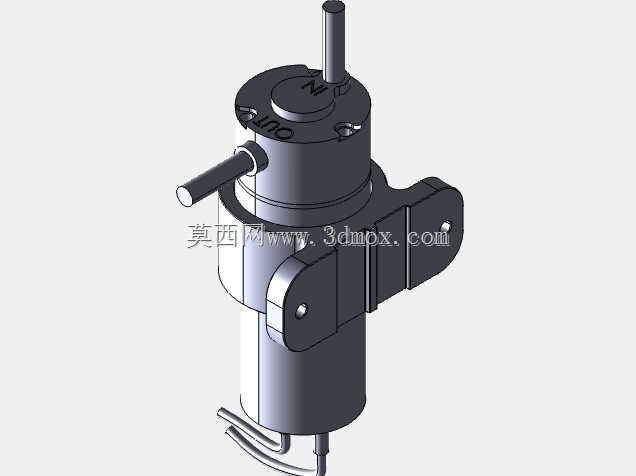

　　在建模细节的处理上，这款模型还原了泵体所有的外部装配特征：下部动力段的出线位置做了应力释放的出线护套，红黑两根供电引线的长度、线径都按照实物比例还原，方便设计人员在做整机布线时提前预留走线空间；泵头顶部的排气螺塞、固定座表面的防滑纹理、金属接口的滚边压装结构都做了等比例复刻，在做整机装配干涉检查时，可以直接调用模型匹配安装位，不需要反复测量实物尺寸。考虑到这类泵经常被安装在设备内部靠近储液腔的位置，模型的整体外轮廓做了精准的包络处理，泵体最大直径、总高度、固定耳的突出长度都按照实物尺寸建模，设计人员在排布设备内部结构时，可以直接根据模型轮廓预留安装间隙，避免出现装配时泵体与周边结构件干涉的问题。

　　从实际选型的角度来说，这类小型隔膜泵的运行噪音远低于同功率的叶轮泵，因为隔膜往复运动的频率低，传动结构都密封在泵壳内部，运行时的振动幅度很小，安装时只需要在固定座与设备壳体之间加一层薄橡胶垫，就能将运行噪音控制在可接受的范围内，非常适合用在桌面级、家用类的小型设备里。另外，泵的流道部分全部采用耐腐工程塑料材质，与流体接触的金属接口采用不锈钢材质，长期接触常温清水不会出现锈蚀、析出杂质的问题，符合饮用水接触类设备的材料要求。在做三维装配设计时，这款模型的接口位置、安装孔位都做了基准对齐，设计人员可以直接将接口与设备内部的管路模型做配合约束，不需要额外调整模型的装配基准，能有效缩短整机结构设计的周期。
