承插式排污管道连接接头结构设计

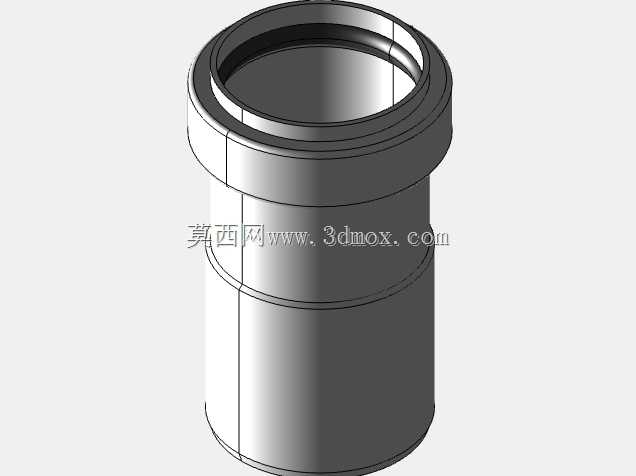

　　从结构设计逻辑来看，该接头采用直通式筒体结构，上端设置扩径承口段，承口内壁预留环形密封槽位，可嵌入橡胶密封圈实现与插入管道外壁的静密封，承口外侧设计加厚凸缘结构，一方面提升承口段的结构刚度，避免管道插接时承口出现胀裂变形，另一方面也为管路安装时的敲击就位提供受力面，防止安装过程中接头端部被砸损。筒体中段设置两道环形加强筋，沿筒体周向整圈布置，加强筋的凸起高度控制在3-5mm区间，既能够提升筒体整体的抗外压能力，避免回填土挤压或外部荷载作用下筒体出现扁形变形，又不会过多增加材料用量，平衡结构强度与生产成本。在民用建筑排水、市政排污支管、工业废水输送管路的布设场景中，管道连接接头是保障管路密封性、衔接可靠性的核心基础构件，这类承插式排污管接头的设计，直接决定了管路系统的安装效率与长期运行稳定性。不同于压力管路的螺纹或法兰连接形式，排污管路多为无压或微压自流工况，接头的设计核心围绕安装便捷性、防渗漏性、适配不同壁厚排污管的兼容性展开，同时要兼顾管路沉降带来的微小位移补偿能力，避免地基轻微形变时接口处出现开裂渗漏问题。

　　下端为等径直插段，外径尺寸与配套排污管的内径形成过渡配合，插接深度经过精准核算，既保证足够的衔接摩擦力防止管道脱落，又不会因插接过深导致管路内部通径缩小，影响排污过流能力。从安装边界尺寸来看，承口段的内径公差控制在H8等级，适配常规壁厚的PVC、HDPE材质排污管道，承口端面设计15度导向倒角，方便管道插入时快速对位，无需额外修磨管道端部即可完成初步插接；筒体总长度根据常用管路衔接需求设定，两端插接深度之和不小于筒体总长度的60%，保证衔接后的整体同轴度，避免管路安装后出现弯折错位。

　　在实际工程应用中，这类接头主要用于同管径排污管道的直线衔接，可适配家装厨卫排水支管、阳台排水管路、室外埋地排污支管的连接作业，安装时无需复杂工具，仅需在密封圈处涂抹少量润滑脂，将管道插入至承口定位标记处即可完成安装，相比传统的胶粘连接方式，这类带密封圈的承插接头可适应一定的温度形变，不会因管材热胀冷缩出现接口脱开问题。设计过程中需要重点考量通径的一致性，接头内部的流道要保证全程无台阶、无凸起，避免排污过程中杂物在接口处挂留堆积，长期使用后造成管路堵塞；筒体壁厚的设计要经过环刚度验算，满足埋地敷设时的外压荷载要求，同时承口段的壁厚要比筒体段厚2mm以上，抵消密封圈压缩时对承口内壁的胀紧力，防止长期使用后承口出现蠕变松弛导致密封失效。

　　另外接头的外表面设计为哑光磨砂质感，既可以提升与回填混凝土或土壤的摩擦力，防止管路通水后出现轴向窜动，也能在生产过程中降低表面瑕疵的视觉影响，提升成品外观一致性。在三维建模过程中，需要重点保证承口密封槽的尺寸精度，槽的宽度与深度要与常用橡胶密封圈的截面尺寸匹配，槽的边角处设置R0.5的圆角，避免密封圈安装时被锐边割破影响密封效果；同时要对整个接头的壁厚做均匀性分析，避免出现局部壁厚过薄导致注塑成型时出现缩痕、气泡等缺陷，影响构件的结构强度。
