方形48W近距离LED工作泛光灯结构设计

　　这款方形近距离LED泛光灯的三维结构，核心适配工程作业车辆、户外小型设备的近距离补光需求，常见于农用机械、工程巡检车辆、户外作业工位的固定照明场景，区别于远射程探照灯的聚光设计，该款灯具的出光角度经过调校，在3-8米的作业范围内可形成均匀的方形光照覆盖区，避免中心亮度过高、边缘照度不足的问题，适配近距离作业时的视觉需求，比如农机具夜间作业时的前端作业面照明、设备检修时的局部工位补光、户外小型作业平台的固定照明等场景。

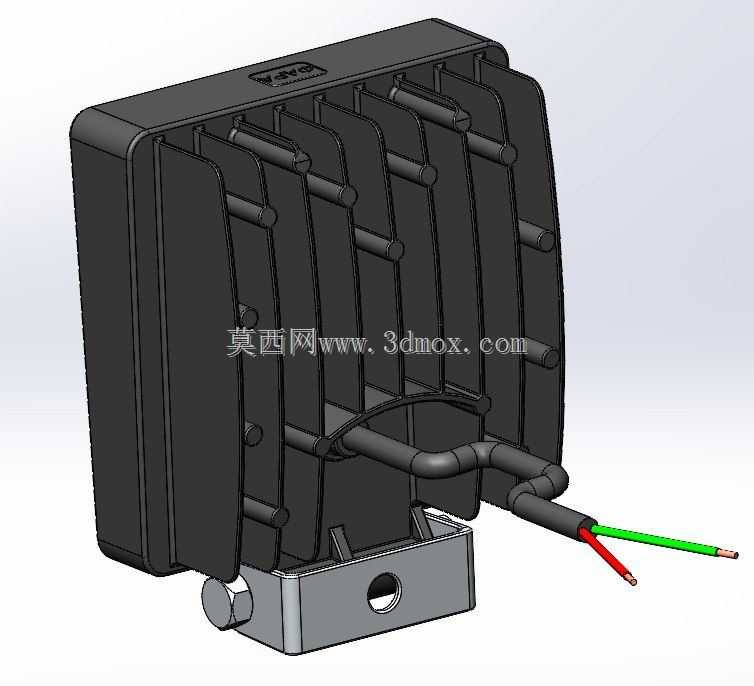

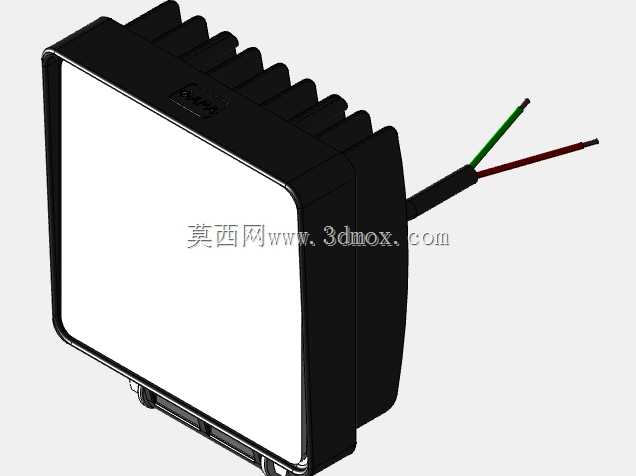

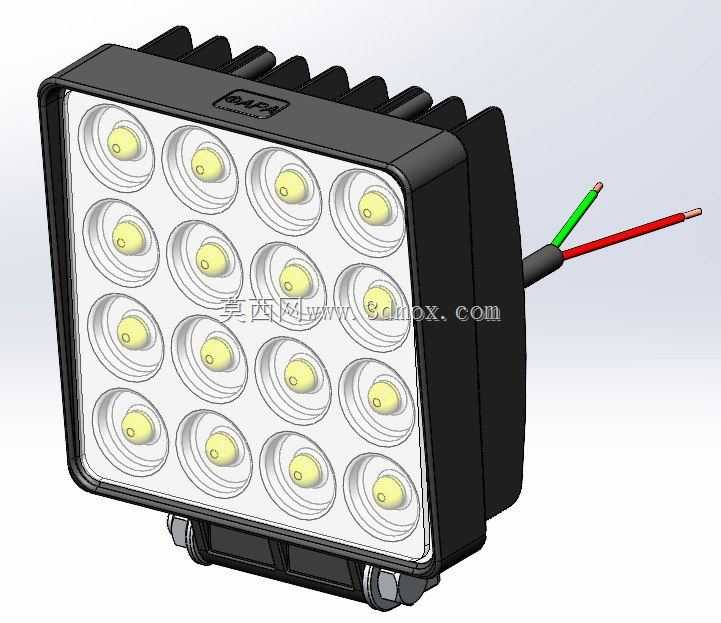

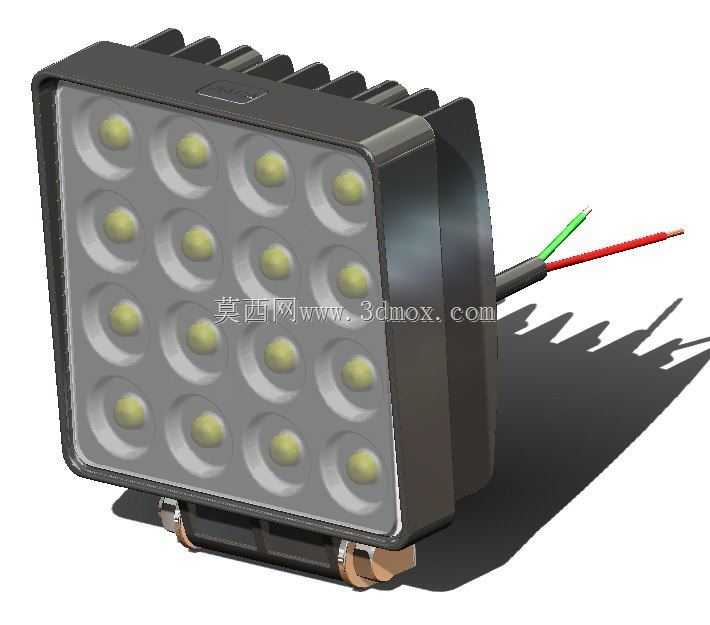

　　从结构设计逻辑来看，外壳采用压铸铝一体成型的壳体，背部排布平行式散热鳍片，鳍片的间距、高度经过热仿真校核，在48W额定功率下，LED灯珠的结温可控制在合理区间，避免长期高温导致的光衰过快问题，壳体的边角做了圆弧过渡处理，既减少安装过程中的磕碰划伤风险，也能降低户外使用时的风阻，同时外壳表面做了喷塑防腐处理，可适配户外多尘、轻度淋水的使用环境。灯珠采用4行4列的矩阵式排布，单颗灯珠搭配独立的聚光杯结构，每颗灯珠的出光角度统一校准，避免相邻灯珠的光线出现干涉暗区，灯板与壳体之间填充导热硅脂，将灯珠工作产生的热量快速传导至背部散热鳍片，前端透光面采用钢化玻璃材质，通过密封胶圈与壳体压合固定，可抵御作业过程中飞溅的碎石、尘土冲击，同时满足户外使用的防水防尘要求。

　　出线端采用防水接头结构，红黑两根引线分别对应正负极，接线处做了防拉扯设计，避免车辆行驶过程中的震动导致引线松脱。安装结构位于灯具底部，采用可调节角度的金属支架，支架通过螺栓与壳体连接，可根据实际安装位置的需求调整照射角度，支架的安装孔位适配常见的车载安装、工位架安装的孔距标准，安装边界预留了足够的螺栓操作空间，不需要额外制作转接支架即可完成固定，整体外形为方正结构，长宽尺寸控制在140mm左右，厚度不含支架约70mm，在保证散热面积足够的前提下尽可能压缩整体体积，减少安装时的空间占用，适配各类狭窄安装位的布置需求。

　　在细节设计上，壳体顶部预留了小型标识粘贴位，可粘贴功率、极性标识，方便安装接线时快速识别，灯板的驱动电路内置在壳体内部的独立腔室，与灯板的散热腔做了隔离处理，避免热量长期堆积影响驱动元件的使用寿命，整体结构没有多余的装饰性设计，所有结构特征都服务于散热、密封、安装、照明的核心功能，结构件的分型面都设置在非外观面，减少后期表面处理的工序难度，同时所有连接部位都做了抗震设计，可承受车辆行驶、设备作业过程中的持续震动，不会出现部件松脱、光线偏移的问题。
