AO-2型蒸汽采暖换热机组结构设计

　　这款AO-2型蒸汽采暖换热机组，是针对工业厂房、大型仓储空间、作业工位局部采暖需求开发的直吹式蒸汽换热采暖设备，核心功能是将高压饱和蒸汽携带的汽化潜热，通过强制对流换热传递到流经设备的空气当中，直接向采暖区域输送热风，不需要搭配复杂的水系统管路，相比传统热水采暖系统，热响应速度更快，升温效率更高，非常适合间歇采暖、需要快速提升作业区域温度的工业场景。

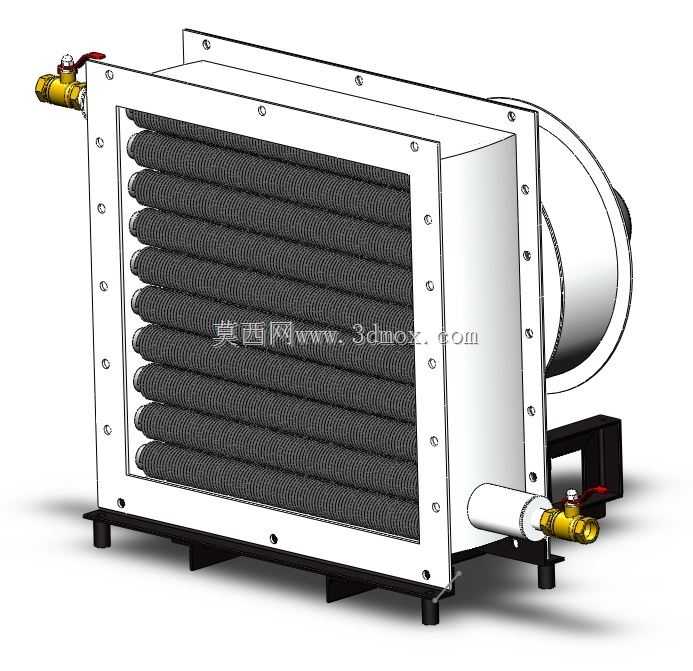

　　从结构设计逻辑来看，机组整体采用框架式承载结构，外围边框采用折弯钢板拼接成型，边框上预留的均匀分布安装孔，既可以实现设备的墙面挂装固定，也可以搭配支架完成落地吊装、高位侧装等多种安装形式，适配不同厂房的空间布局条件。核心换热段采用整体钢铝复合翅片管束，基管采用无缝耐压钢管，外部缠绕高频焊接铝翅片，在控制整体风阻的前提下最大化拓展换热面积，翅片间距经过针对性匹配，既保证足够的换热效率，也能降低积灰速率，适配工业车间存在少量浮尘的使用环境，减少日常维护的频次。

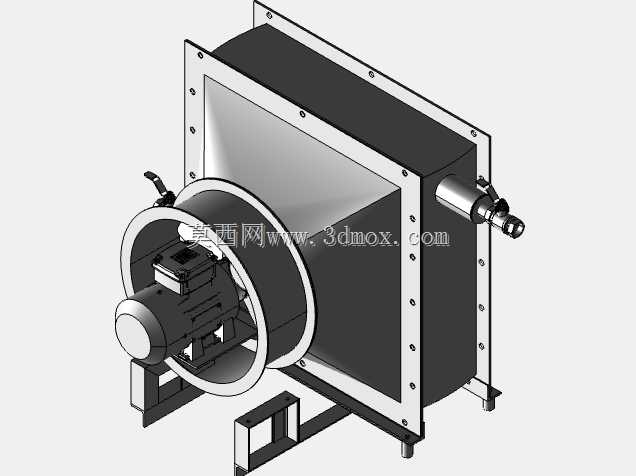

　　设备的介质进出接口分别布置在机组的侧下方与侧上方，接口处配置黄铜材质的截止阀，方便现场管路对接后的通断控制，接口规格匹配常规工业蒸汽管路的通用管径，现场安装时不需要额外做变径处理，降低管路施工的复杂度。机组一侧配置轴流送风单元，风筒采用旋压成型结构，叶轮经过动平衡校准，运行时振动量控制在工业设备允许的低区间，不会因为长期运行出现紧固件松动、结构共振的问题，送风方向垂直于换热芯体平面，可以将换热后的热风均匀推送至采暖区域，送风覆盖范围可以通过调整安装角度进行适配。

　　从安装边界条件来看，机组底座安装基准面的外形尺寸为600x495x618mm，设计选型时需要预留足够的安装操作空间，设备后侧与墙面需要预留不小于150mm的进风间隙，避免进风阻力过大导致换热效率下降、风机负载升高；蒸汽管路接入端需要配套安装疏水阀组，及时排出换热过程中产生的冷凝水，避免出现水击现象损伤换热管束；设备的固定支架需要根据安装形式核算承重，因为机组满水运行时的整体重量包含换热芯体内的存水、风机单元与框架自重，固定点需要均匀承载，避免长期运行出现边框变形。

　　在实际工程应用中，这类蒸汽采暖机组常被用在机械加工车间、焊接作业区、物流中转仓库、北方地区工业厂房的岗位补暖场景，相比辐射式采暖设备，它的热风对流采暖方式可以更快打破作业区域的冷空气层，在设备开启后较短时间内就能将作业面温度提升至舒适区间；相比大型集中采暖系统，它的部署灵活度更高，可以根据实际采暖需求分区布置，不需要对整个大空间做全区域采暖，能够有效降低采暖能耗。设计过程中针对工业场景的使用特点，所有外露金属部件都做了防锈防腐处理，边框表面采用喷塑工艺，可以耐受车间内的轻微腐蚀环境，延长设备的整体使用寿命；换热芯体与框架之间采用耐高温密封胶条填充，避免出现未经过换热的冷风旁通，保证所有流经机组的空气都能与翅片管束充分接触换热，提升整体换热效率。

　　在三维建模过程中，结构设计人员需要重点核对管束的排布间距、翅片与基管的配合尺寸、风机与换热芯体的间距，避免出现风路干涉；同时需要预留接口的安装操作空间，保证现场管路对接时阀门有足够的操作行程；底座的支脚高度经过匹配设计，既可以保证落地安装时的稳定性，也能避免地面冷凝水浸泡设备底部框架，减少锈蚀风险。
