长条型超薄开关电源结构设计

　　做设备结构设计这么多年，碰到过不少因为电源安装空间卡壳的项目，尤其是灯箱、展柜、嵌入式灯带这类对安装厚度要求苛刻的场景，常规块状电源要么厚度塞不进预留槽，要么长度超出安装位，最后要么改柜体结构，要么重新选型，平白耽误项目进度。这款长条型超薄供电单元的结构设计，刚好瞄准这类窄缝安装场景的痛点，从外形布局到接口位置都做了针对性优化。

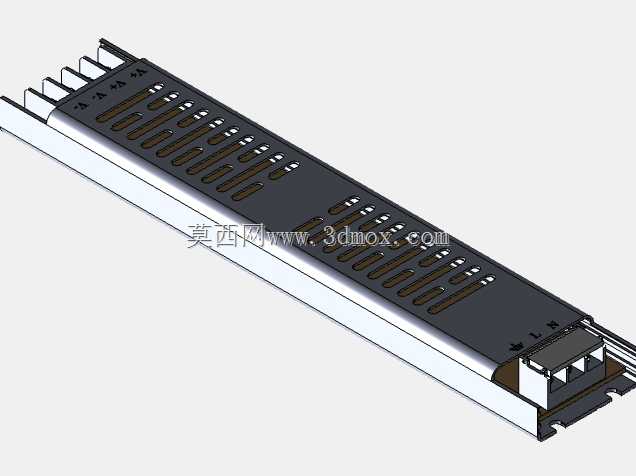

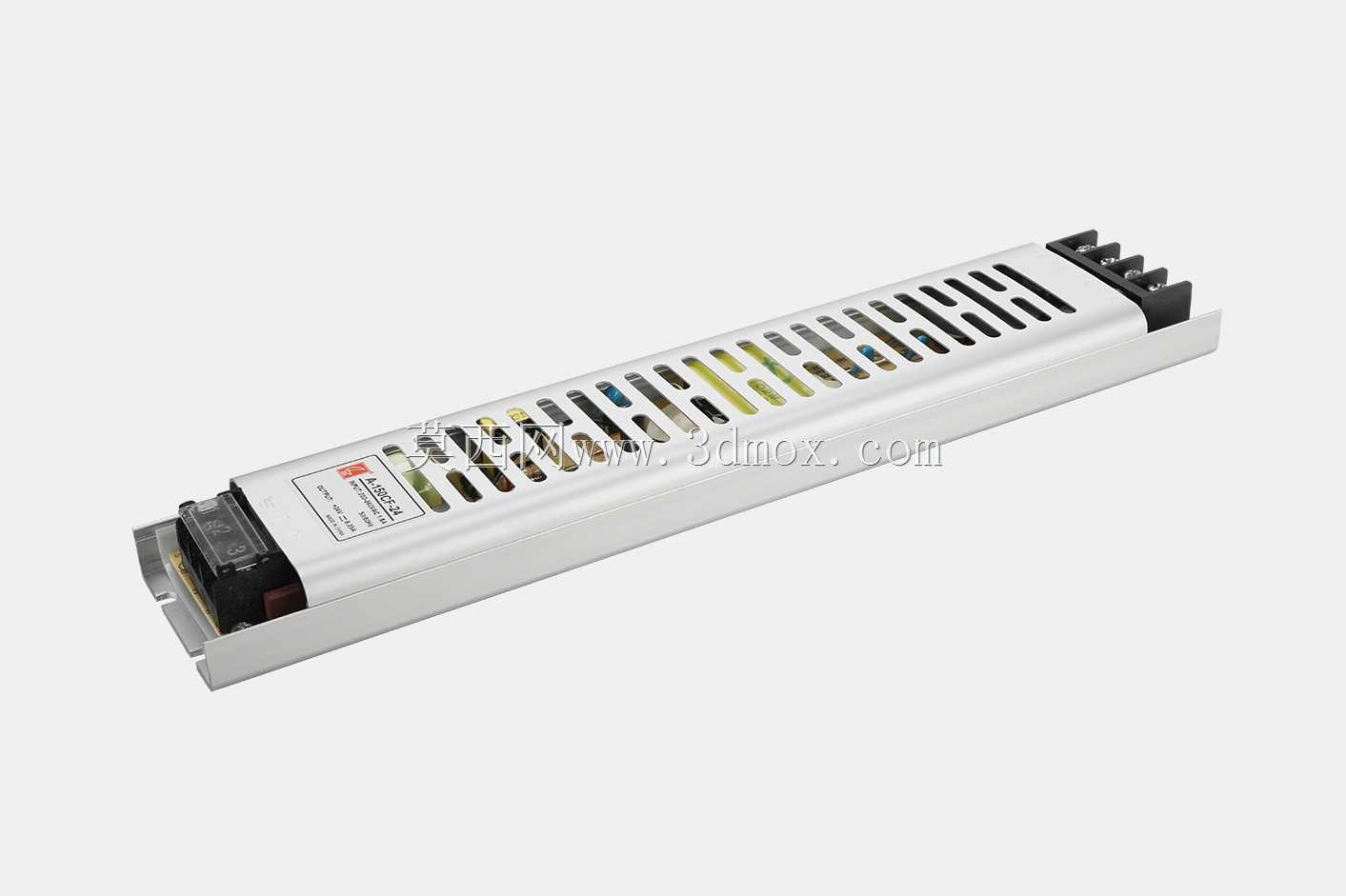

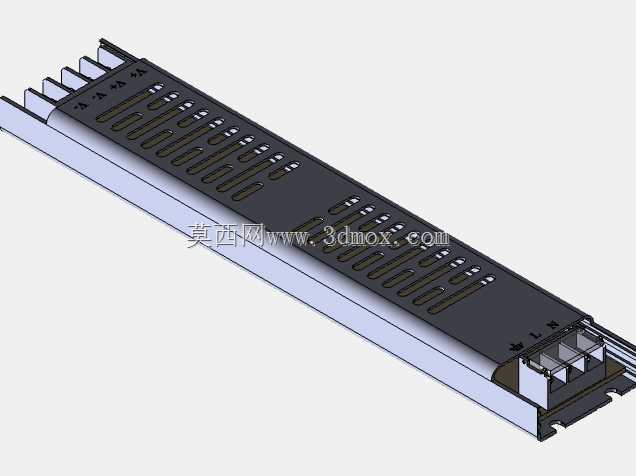

　　先聊安装边界的设计考量，整机采用窄长型扁平化壳体，壳体采用铝合金拉伸成型，表面做阳极氧化处理，既保证结构强度，又能利用壳体本身作为散热面，不需要额外加装散热鳍片，把整机厚度压缩到极致，刚好适配15mm厚度以内的暗装槽位，比如广告灯箱的铝型材边框内腔、展柜层板的背部预留间隙、线性灯带的安装卡槽内部，都能直接嵌入，不需要额外打孔固定，壳体两侧预留的安装耳可以直接用自攻螺丝锁在安装基面，也可以用背胶粘贴在光滑的金属或塑料表面，适配不同现场的安装条件。接线端全部布置在壳体长度方向的同一端，输入端做三个接线端子，分别对应火线、零线、接地，输出端根据功率规格做对应接线位，现场接线的时候不需要在狭窄的安装槽里来回找端子，所有接线操作都可以在端部完成，接线完成后直接把壳体推入安装槽即可，大幅降低现场施工的操作难度。

　　从功能特性来看，这款供电单元属于AC-DC转换类设备，输入端适配常规市电交流输入，输出端输出稳定的直流低压，给LED负载、小型工控传感模块、低压控制回路供电。内部电路布局沿着壳体长度方向依次排布，EMI滤波电路、整流桥、开关管、高频变压器、输出滤波电容一字排开，元器件之间预留足够的电气安全间隙，高压区和低压区之间做隔离槽设计，避免爬电距离不足带来的安全隐患。壳体上的散热孔采用长条形错位排布，沿着壳体长度方向均匀开设，既保证空气对流带走内部元器件的工作热量，又能避免大尺寸异物掉入壳体内部造成短路，散热孔的开孔方向顺着壳体长度方向，安装在竖向槽位的时候，空气可以顺着开孔形成自然对流，不需要额外加装散热风扇，完全靠被动散热就能满足满负载工作的散热需求，没有风扇转动的噪音，也不存在风扇积灰失效的问题，适合对噪音有要求的商用展示场景、办公场所照明供电使用。

　　实际选型的时候需要注意，这款电源的安装长度要和预留的安装槽长度匹配，端部接线位置需要预留至少30mm的接线操作空间，不能把壳体完全顶死在槽位端部，否则后期维护拆接线的时候没有操作空间。壳体的安装固定优先采用螺丝固定的方式，如果是临时展示场景可以用耐高温双面胶固定，要避免把散热孔完全贴死在安装基面，至少保留2mm的空气间隙保证散热。在灯箱应用场景里，这款电源可以直接藏在灯箱的上下边框内部，不需要额外做电源安装仓，灯箱的整体厚度可以做得更薄，外观看上去更简洁。在展柜应用里，电源可以顺着层板的背部加强筋位置安装，完全隐藏在视线之外，不会破坏展柜的整体视觉效果。在低压工控场景里，这款电源可以卡在设备控制柜的DIN导轨侧边的窄缝里，不需要占用导轨上的元器件安装位，给柜内其他元器件腾出更多安装空间。

　　从结构设计的细节来看，壳体的端盖采用卡扣加螺丝的双重固定方式，日常维护的时候拆开端部的两颗螺丝就能取下端盖，检修内部电路，卡扣结构可以保证端盖和壳体之间的配合间隙均匀，不会出现翘边的问题。接线端子采用带压板的螺丝端子，接线的时候把线芯插入端子孔，拧紧螺丝就能把线芯压紧，不会出现虚接打火的问题，端子的额定电流留足1.5倍的余量，满负载工作的时候端子不会出现过热的情况。壳体表面的标识采用激光雕刻，不会因为长时间使用出现标识磨损脱落的问题，安装接线的时候可以直接对照壳体上的标识接对应线路，避免接错线烧坏设备。
