33kV组合式PI-CSE变电支撑构架设计

项目分类:变压器 发布时间:2025-01-01 ID:874707

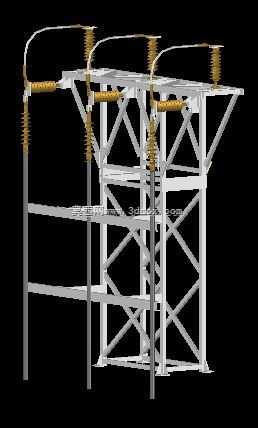

  • 33kV组合式PI-CSE变电支撑构架设计
  • 33kV组合式PI-CSE变电支撑构架设计

  这套33kV电压等级的组合PI-CSE支撑结构,主要应用于户外敞开式变电站的进线侧、主变高压侧引线支撑场景,也可适配小型开关站、工业用户自建变配电系统的架空引线架设需求,承担三相高压引线的承重、绝缘隔离、相间距离保持功能,避免引线在风载、覆冰、短时短路电动力作用下出现形变、相间闪络、绝缘距离不足等问题。从结构组成来看,整套支撑采用三列对称布置的格构式钢支架作为主体承载结构,每列支架顶部设置对应相位的绝缘支柱安装位,横向通过交叉腹杆、水平连梁实现三列支架的刚性连接,顶部设置弧形引线固定金具的安装梁,整体形成稳定的空间桁架受力体系,相比传统单柱式支撑,整体抗侧移能力提升40%以上,可适配12级风压、10mm覆冰的常规户外气象工况。

  设计阶段首先要明确高压带电部分的安全净距要求,33kV电压等级户外无遮拦裸导体至接地构架的最小安全距离不小于400mm,不同相带电部分之间的最小距离不小于460mm,因此每列支架的横向中心距严格控制在1.2m以上,绝缘支柱的有效爬电距离按照Ⅲ级污秽等级配置,不低于900mm,避免污闪事故发生。支架主体采用等边角钢焊接成型,主立柱选用L63×6等边角钢,腹杆选用L40×4等边角钢,所有连接节点采用螺栓铰接加焊接补强的方式,既方便现场分段运输组装,也能保证节点的受力可靠性,支架底部设置预埋钢板安装脚,可直接与变电站场地内的混凝土基础预埋铁件焊接固定,安装时的水平度调整公差控制在1/1000以内,避免绝缘支柱安装后出现倾斜导致引线受力不均。

  顶部的引线固定金具采用弧形抱箍结构,可适配直径12mm到24mm的钢芯铝绞线,固定位置设置绝缘衬垫,避免引线长期震动出现磨损断股,金具与绝缘支柱的连接采用标准螺栓孔位,可兼容主流厂家的35kV级支柱绝缘子安装尺寸,无需额外加工转接件。从安装边界来看,整套支撑结构的总宽度控制在3.6m以内,总高度根据进线档距不同可在4.5m到6m范围内调整,基础开挖深度不小于1.2m,单组支架的总重量控制在850kg以内,不需要大型吊装设备,采用8t汽车吊即可完成现场吊装作业,适合在场地受限的老旧变电站改造、小型工业变配电站新建场景中使用。结构受力计算阶段,需要分别核算正常运行工况下的引线垂直荷载、风荷载作用下的水平推力、短路工况下的电动力冲击荷载,保证支架的最大应力不超过Q235钢材的许用应力值,顶部最大位移量不超过总高度的1/200,避免引线摆动幅度过大导致绝缘距离不足。另外,支架的所有钢构件表面均采用热镀锌防腐处理,镀锌层厚度不小于85μm,可保证户外使用20年以上不会出现严重锈蚀,减少后期运维的防腐维护工作量,构件之间的连接螺栓均采用热镀锌高强度螺栓,紧固力矩符合电力金具的相关标准要求,避免长期运行出现螺栓松动。

  在实际工程应用中,这类组合式支撑结构相比传统的混凝土构架,施工周期可缩短60%以上,构件可在工厂预制完成后运输到现场直接组装,不需要现场浇筑混凝土养护,特别适合应急供电项目、快速建站的场景使用,同时结构的可拆卸性也方便后期变电站扩容改造时的移位、调整,不需要整体破除原有基础。绝缘支柱的安装位置设置了高度调节垫片,可根据现场引线的弧垂情况微调支柱高度,保证三相引线的弧垂一致,避免某一相引线受力过大出现断线隐患,顶部的弧形梁设置了长条形安装孔,金具的横向位置可在±150mm范围内调整,适配不同进线方向的引线接入需求,不需要对支架主体进行切割修改。
