复古手摇式手动研磨器具结构设计

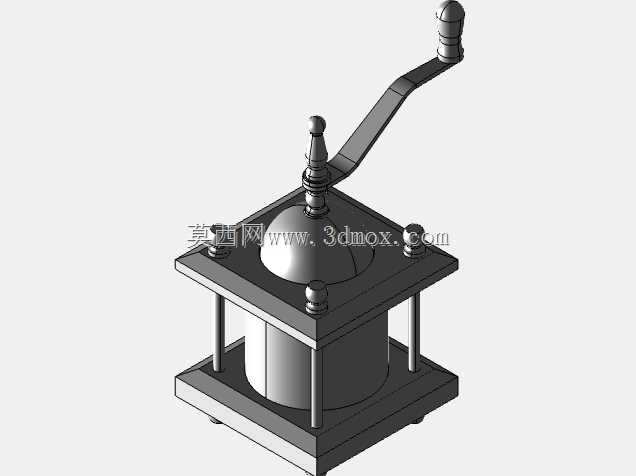

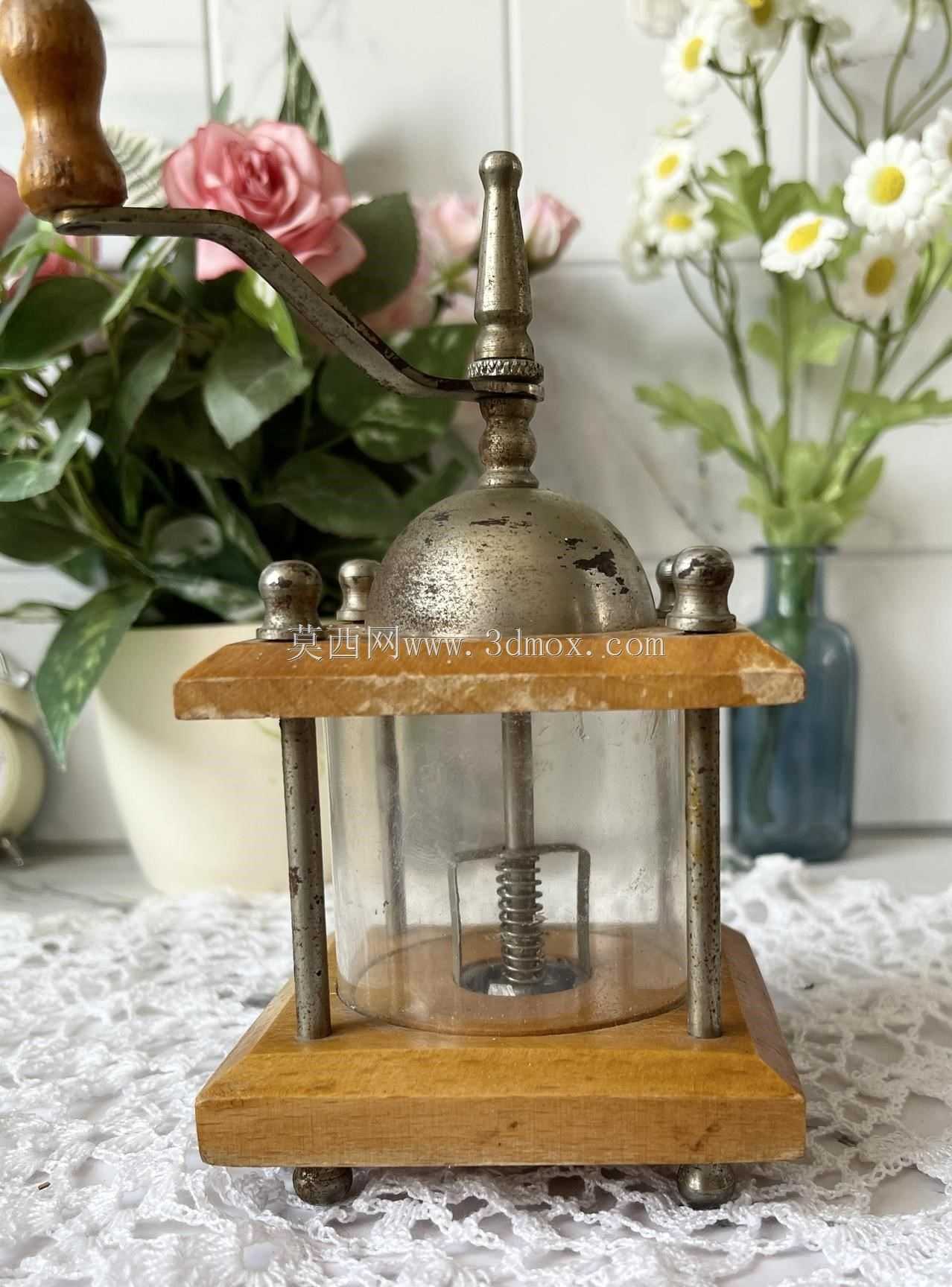

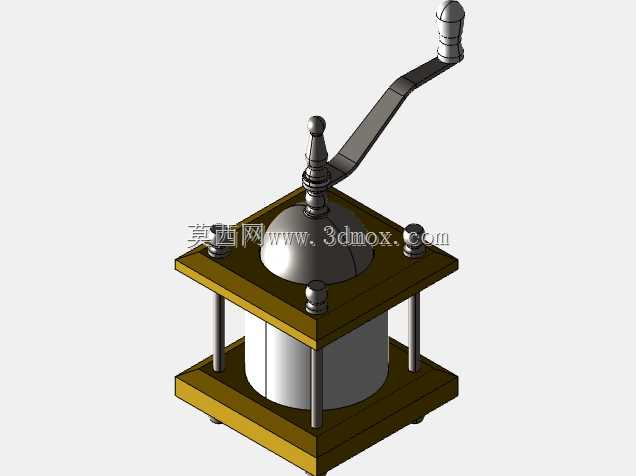

　　这款手动研磨器具的结构设计，最初参考了老式手摇咖啡磨的经典构型，在实际测绘复刻过程中，针对家用场景的细碎物料研磨需求做了结构适配，除了常规的咖啡豆研磨外，调整磨盘间隙后也可用于黑胡椒等香辛料的细碎加工，适配家庭厨房、小型手工饮品操作台等场景的使用需求。整体采用双层方形承托框架作为主体支撑结构，上下两层方形板材通过四根垂直布置的金属立柱连接固定，立柱两端通过球形压头与板材锁紧，既保证了框架的结构刚性，也避免了紧固件外露影响整体外观的复古质感，上层框架中部预留磨芯组件的安装孔位，下层框架作为承托底座，底部同样设置四个球形支脚，保证放置在平整台面时的稳定性，不会因为摇动手柄时的侧向力出现滑移。

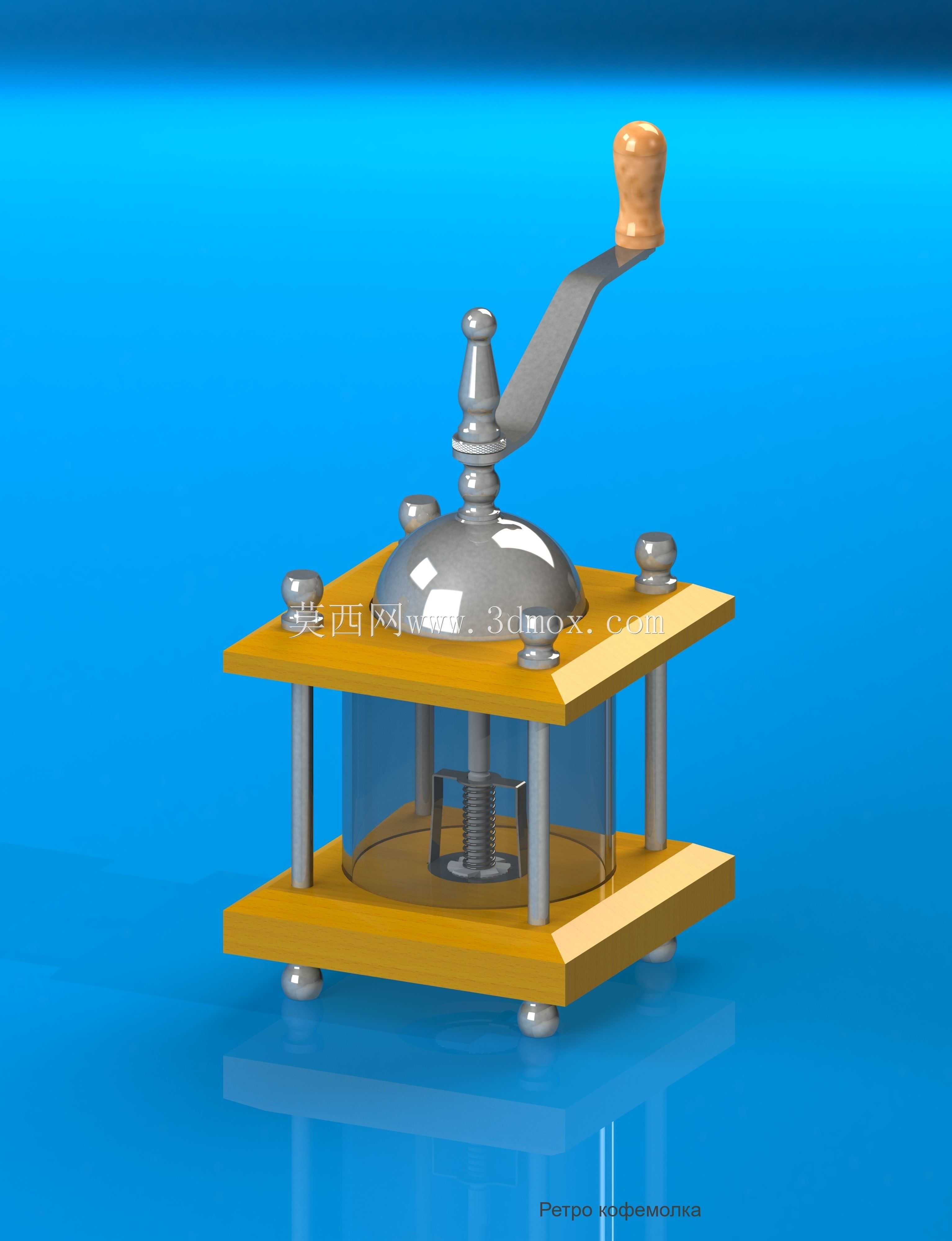

　　核心研磨组件布置在上下层框架之间，外层设置透明围罩，既可以观察内部物料的研磨进度，也能避免研磨过程中细碎物料飞溅，围罩与上下层框架的贴合处做了止口定位，拆卸清理时可以直接向上提起围罩，无需额外工具即可完成内部残料的清洁。顶部的磨腔上盖采用圆弧过渡的金属冲压构型，边缘设置三个对称布置的小型压钮，用于锁紧上盖与磨腔的连接，避免研磨过程中上盖受振动松脱，上盖中心位置预留摇柄转轴的安装孔，转轴与磨腔内部的动磨盘刚性连接，摇柄采用弯折式金属杆构型，末端设置木质握持旋钮，摇动手柄时的力臂长度经过测算，正常成年人单手握持转动时，施加较小的作用力即可带动磨盘转动完成研磨，不会出现发力卡顿的情况。

　　磨腔内部的动磨盘与定磨盘之间设置间隙调节结构，通过转动上盖的调节环即可改变磨盘间隙，从而适配不同物料的研磨细度需求，研磨完成的物料会顺着磨腔底部的出料口落入下层框架上方的接料区域，接料区域与透明围罩形成封闭空间，避免粉料飘散。在结构设计过程中，所有零部件的尺寸均参考实物原型完成测绘建模，各运动部件之间预留了合理的装配间隙，摇柄转轴与安装孔之间设置轴套结构，减少长期转动带来的磨损，延长器具的使用寿命。框架板材的边角处均做了圆角处理，避免使用过程中尖锐边角划伤使用者，所有金属零部件的表面处理工艺参考复古器具的做旧质感，木质握持件的外形贴合手指握持的弧度，长时间转动摇柄也不会出现明显的硌手问题。

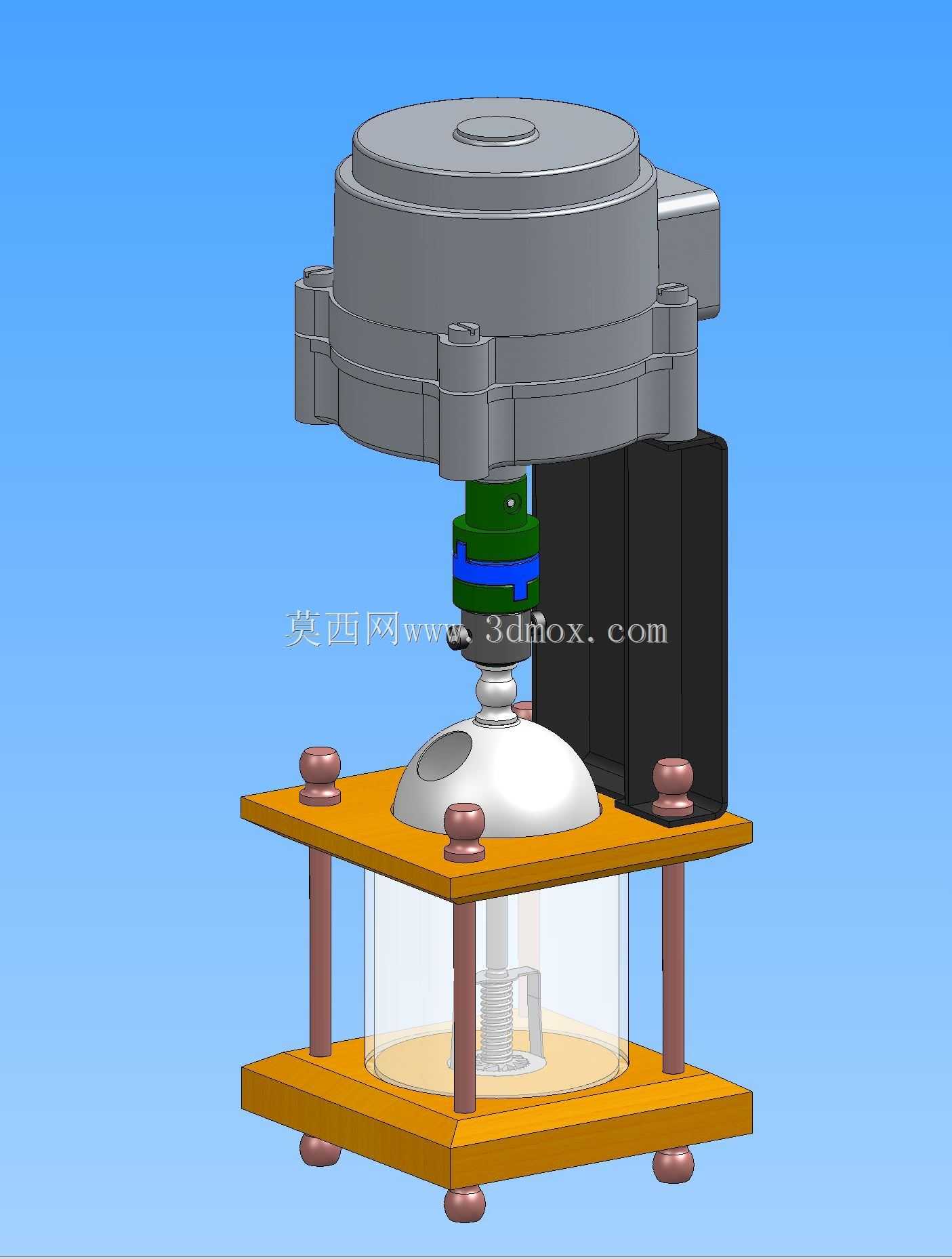

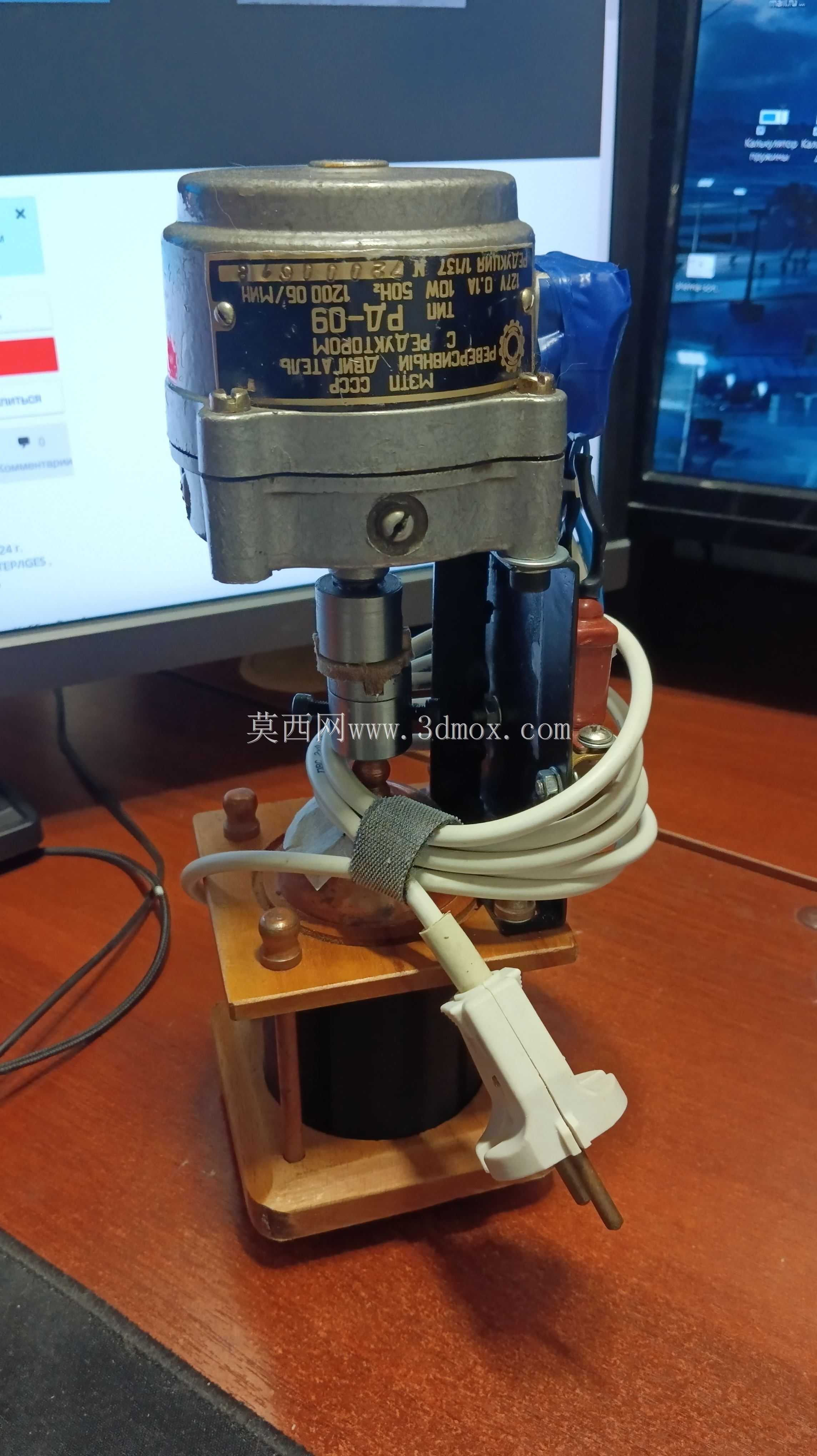

　　从安装边界来看，整体器具的底部投影尺寸适配常规家用台面的摆放空间，不需要额外的固定结构，直接放置即可使用，整体重量控制在合理区间，日常挪动收纳也较为方便。如果后续需要拓展动力驱动形式，也可以在摇柄转轴的末端预留连接位，加装小型减速电机组件即可实现电动研磨，不需要对主体框架结构做大幅度改动，原有手动结构的零部件可以完全复用，降低改装的成本与加工难度。
