带挡边法兰型同步正时带轮结构设计

　　这类带挡边的同步正时带轮，核心应用在需要精准传动比、无滑差的动力传递场景中，小到办公自动化设备的走纸机构、纺织机械的纱线进给单元，大到小型内燃机的正时配气机构、自动化生产线的工位同步输送模组，都能见到这类零件的身影。和普通平带轮、V带轮不同，同步带轮依靠齿面和带齿的啮合传递扭矩，不会出现传动打滑的问题，能严格保证输入轴和输出轴的转速比恒定，这也是它在需要相位同步的传动场景中不可替代的原因。

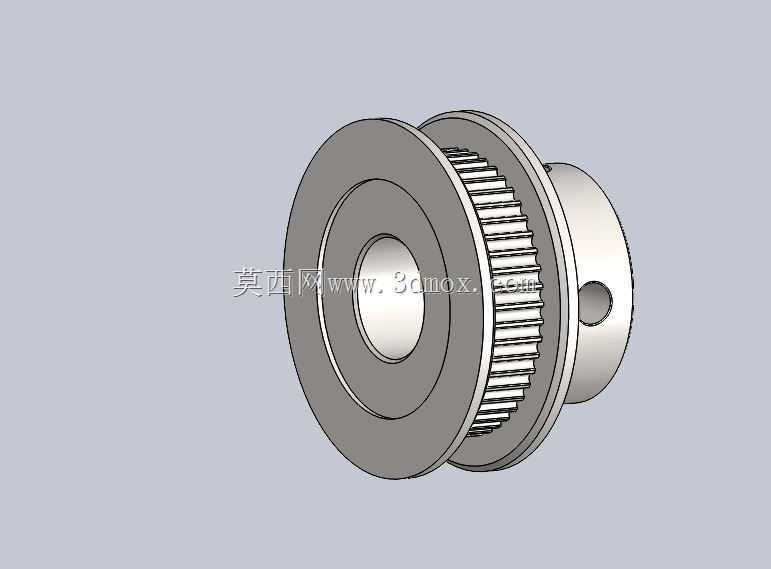

　　从结构功能上看，这个带轮采用了单侧法兰挡边加轮毂凸台的设计，轮毂侧的凸台用于轴向定位，安装时可以直接贴靠在安装板的基准面上，省去了额外调整轴向位置的工序；另一侧的法兰挡边高度略高于带齿顶面，主要作用是防止同步带在高速运转过程中出现轴向窜动、脱带的问题，尤其是在中心距较长、带轮安装平行度存在微小公差的工况下，挡边的存在能大幅降低皮带跑偏掉带的故障概率。轮毂上设计的径向顶丝孔，是用来安装紧定螺钉的，装配时将带轮穿入传动轴后，拧紧顶丝就能把带轮和轴锁死，传递额定扭矩，这种安装方式结构简单，拆装方便，适合中小扭矩的传动场景，不需要额外加工键槽，降低了轴类零件的加工成本。

　　设计这类带轮的时候，首先要匹配对应型号同步带的齿形参数，齿距、齿形角、齿顶圆直径、齿根圆直径都要严格遵循对应带型的标准，保证带齿和轮齿能顺畅啮合，不会出现卡滞、啮合间隙过大导致的传动冲击问题。其次要核算带轮的有效啮合齿数，一般来说小带轮的啮合齿数不能少于6个，否则会出现齿面应力集中、单齿受力过大导致的断齿、皮带齿磨损过快的问题。挡边的设计厚度要根据带轮的线速度调整，线速度越高，挡边需要的厚度越大，避免高速旋转时挡边受离心力作用出现变形、脱落。轮毂的内孔直径要根据配套传动轴的直径设计，公差一般选用H7级的间隙配合，保证装配时能顺畅穿入轴，同时不会出现过大的径向间隙导致传动偏心。顶丝孔的位置一般设计在轮毂的中间位置，两个顶丝孔呈90度分布的话锁紧效果更好，能避免单顶丝锁紧时出现的轴和带轮不同心的问题。

　　从安装边界来看，这类带轮的轴向总尺寸要匹配安装空间的轴向余量，挡边的外径不能和周边的机架、护罩产生运动干涉，轮毂凸台的外径要大于安装板上的过孔直径，保证定位面能完全贴合。设计时还要考虑带轮的动平衡要求，当带轮的工作转速超过每分钟1000转时，需要做静平衡校验，转速更高的场景还要做动平衡处理，避免高速旋转时出现振动，影响整套传动机构的寿命。带轮的齿面粗糙度也要控制在合理范围，粗糙度过高会加速同步带的齿面磨损，过于光滑又容易导致啮合时出现异响，一般齿面粗糙度控制在Ra1.6到Ra3.2之间最为合适。另外，带轮的材料选择也和应用场景相关，普通工况下用45号钢精加工后做发黑处理就能满足防锈和强度要求，有轻量化需求的场景可以选用铝合金材料加工，重量更轻，转动惯量更小，适合频繁启停的传动场景，有耐腐蚀要求的工况还可以选用不锈钢材质加工，适配食品、化工等有特殊环境要求的设备。

　　实际选型应用时，还要注意带轮和配套皮带的宽度匹配，带轮的齿面宽度要比同步带宽1到2毫米，给皮带的安装和运转留出足够的余量，避免皮带边缘和挡边产生持续摩擦，导致皮带过早损坏。安装时要保证两个配对带轮的端面平行度，误差不能超过千分之三，否则会导致皮带单边受力，出现跑偏、早期磨损的问题。张紧力的调整也要控制在合理范围，张紧力过大会导致轴承受力过大、皮带齿根应力过高，张紧力过小则容易出现跳齿、传动精度下降的问题。
